Datasheet SMCJ15CA
Технические параметры, размеры и рекомендации производителя
SMCJ15CA CTK
TVS диод (супрессор); 15 В; 1500 Вт; DO-214AB (SMC)
- MPN
- SMCJ15CA
- Бренд
- CTK
- Артикул RU
- 119480
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 15
- Минимальное напряжение срабатывания, В
- 16,7
- Максимальное напряжение срабатывания, В
- 18,5
- Максимальное напряжение ограничения, В
- 24,4
7 700 шт в наличии6,12 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 15
- Минимальное напряжение срабатывания, В
- 16,7
- Максимальное напряжение срабатывания, В
- 18,5
- Максимальное напряжение ограничения, В
- 24,4
- Максимальный импульсный ток (Ipp), А
- 61,5
- Ток утечки, мкА
- 1
Монтаж и корпус
- Корпус
- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.43
- Транспортная упаковка: размер/кол-во
- 43.5*43.5*23/12000
- Упаковка
- 3000 шт
Другие параметры
- Конфигурация
- Двунаправленный

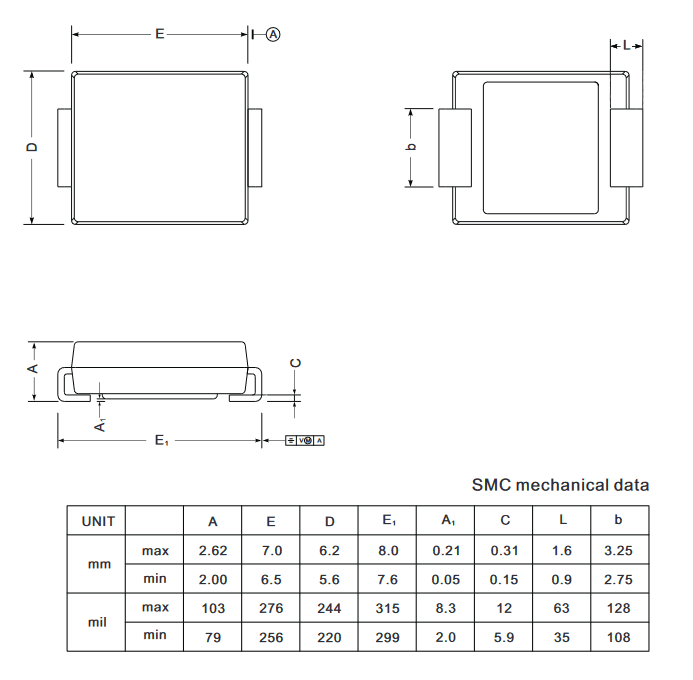

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 7 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SMCJ15CA CTK Двунаправленный TVS диод (супрессор) 15 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 1500 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт171 700 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMCJ15CACTKАрт. RU 119480 6,12 ₽7 700 шт по каталогу |  5,86 ₽15 550 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  2,46 ₽18 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 5,60 ₽4 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 5,75 ₽3 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AB (SMC) | DO-214AB (SMC)Совпадает | DO-214AA (SMB)Отличается | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 24,4 | 24,4Совпадает | 24,4Совпадает | 19,9Отличается | 38,9Отличается |
| Максимальное напряжение срабатывания, В | 18,5 | 18,5Совпадает | 18,5Совпадает | 14,7Отличается | 29,5Отличается |
- 5,86 ₽15 550 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий24,4Аналог24,4Совпадает
- Максимальное напряжение срабатывания, В
- Текущий18,5Аналог18,5Совпадает
- 2,46 ₽18 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий24,4Аналог24,4Совпадает
- Максимальное напряжение срабатывания, В
- Текущий18,5Аналог18,5Совпадает
- 5,60 ₽4 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий24,4Аналог19,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий18,5Аналог14,7Отличается
- 5,75 ₽3 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий24,4Аналог38,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий18,5Аналог29,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
