Datasheet SMCJ12CA
Технические параметры, размеры и рекомендации производителя
SMCJ12CA CTK
TVS диод (супрессор); 12 В; 1500 Вт; DO-214AB (SMC)
- MPN
- SMCJ12CA
- Бренд
- CTK
- Артикул RU
- 119478
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 12
- Минимальное напряжение срабатывания, В
- 13,3
- Максимальное напряжение срабатывания, В
- 14,7
- Максимальное напряжение ограничения, В
- 19,9
4 800 шт в наличии5,60 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 12
- Минимальное напряжение срабатывания, В
- 13,3
- Максимальное напряжение срабатывания, В
- 14,7
- Максимальное напряжение ограничения, В
- 19,9
- Максимальный импульсный ток (Ipp), А
- 75,4
- Ток утечки, мкА
- 1
Монтаж и корпус
- Корпус

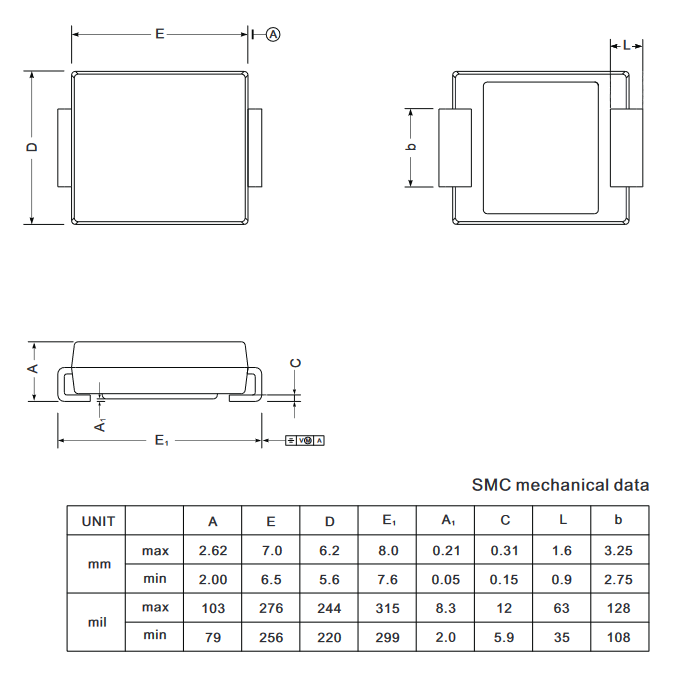

- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.38
- Упаковка
- 3000 шт
Другие параметры
- Конфигурация
- Двунаправленный
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 4 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
Описание
SMCJ12CA CTK Двунаправленный TVS диод (супрессор) 12 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 1500 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022100 шт181 800 шт
20223 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMCJ12CACTKАрт. RU 119478 5,60 ₽4 800 шт по каталогу |  5,60 ₽1 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,28 ₽19 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,81 ₽15 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 6,12 ₽7 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ОднонаправленныйОтличается | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AB (SMC) | DO-214AB (SMC)Совпадает | DO-214AA (SMB)Отличается | DO-214AC (SMA)Отличается | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 19,9 | 19,9Совпадает | 19,9Совпадает | 19,9Совпадает | 24,4Отличается |
| Максимальное напряжение срабатывания, В | 14,7 | 14,7Совпадает | 14,7Совпадает | 14,7Совпадает | 18,5Отличается |
- 5,60 ₽1 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогОднонаправленныйОтличается
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий19,9Аналог19,9Совпадает
- Максимальное напряжение срабатывания, В
- Текущий14,7Аналог14,7Совпадает
- 2,28 ₽19 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий19,9Аналог19,9Совпадает
- Максимальное напряжение срабатывания, В
- Текущий14,7Аналог14,7Совпадает
- 1,81 ₽15 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий19,9Аналог19,9Совпадает
- Максимальное напряжение срабатывания, В
- Текущий14,7Аналог14,7Совпадает
- 6,12 ₽7 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий19,9Аналог24,4Отличается
- Максимальное напряжение срабатывания, В
- Текущий14,7Аналог18,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
