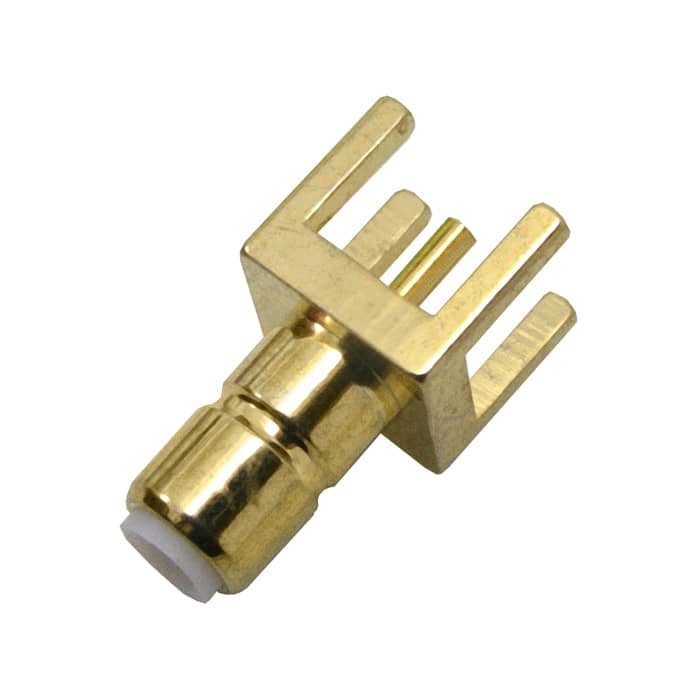

Разъём высокочастотный RUICHI SMB-P
вилка на плату под пайку
- MPN
- SMB-P
- Бренд
- Ruichi
- Артикул RU
- 71785
Основные параметры
- Диапазон рабочих частот, ГГц
- 0...3
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- 1,25
- Сопротивление изоляции, МОм, не менее
- 1000
- Материал контакта
- латунь с позолотой
- Материал изолятора
- политетрафторэтилен
1 130 шт в наличии54,83 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- 0...3
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 1000
Монтаж и корпус
- Материал контакта
- латунь с позолотой
- Материал изолятора
- политетрафторэтилен
- Способ монтажа
- на плату
- Материал корпуса
- латунь с позолотой
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+155
Упаковка и вес
- Вес брутто
- 1.12
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1500
Другие параметры
- Коэффициент стоячей волны
- 1,25
- Количество соединений/ разъединений, циклов, не менее
- 500
- Тип разъёма
- SMB-P (вилка)

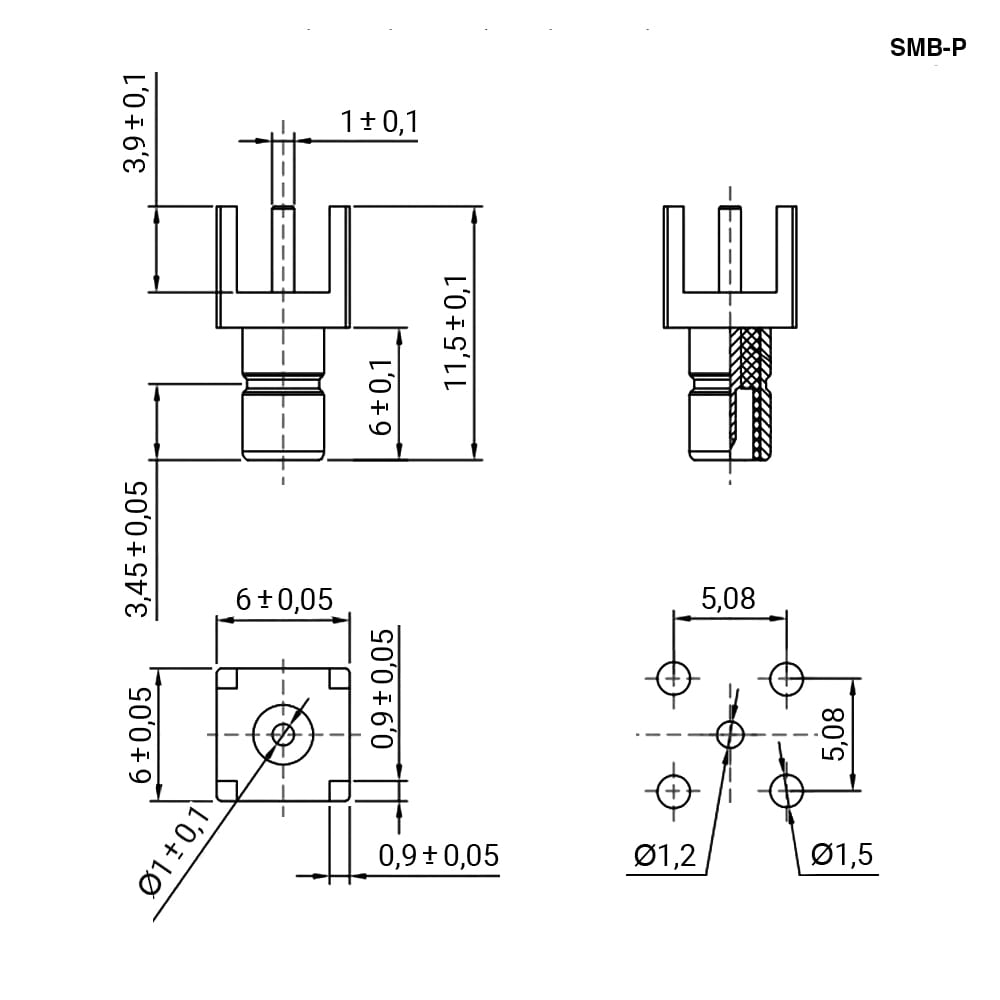

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 13.08.2026- Источник / остаток
- Каталог RU Electronics · 1 130 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 20 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт110 шт
202520 шт120 шт
202550 шт2100 шт
202650 шт201 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMB-PRUICHIАрт. RU 71785 54,83 ₽1 130 шт по каталогу |  115,18 ₽1 425 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  89,23 ₽9 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  101,56 ₽100 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  108,49 ₽37 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|

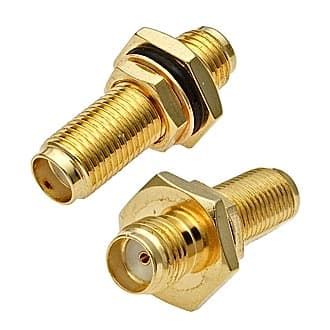

| Тип разъёма | SMB-P (вилка) | Разъем высокочастотный - переходник SMA-SMA (F-F)Отличается | SMB-J (розетка)/ F-J (розетка)Отличается | SMB-J (розетка)/ F-J (розетка)Отличается | SMB-J (розетка)/ BNC-P (вилка)Отличается |
| Материал корпуса | латунь с позолотой | латунь с никилевым покрытиемОтличается | —Нет данных | —Нет данных | —Нет данных |
| Способ монтажа | на плату | на панель, Ф посадочного отверстия - 6,5 ммОтличается | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | 0...3 | 0...3Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается |
- 115,18 ₽1 425 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийSMB-P (вилка)АналогРазъем высокочастотный - переходник SMA-SMA (F-F)Отличается
- Материал корпуса
- Текущийлатунь с позолотойАналоглатунь с никилевым покрытиемОтличается
- Способ монтажа
- Текущийна платуАналогна панель, Ф посадочного отверстия - 6,5 ммОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...3Аналог0...3Совпадает
- 89,23 ₽9 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Тип разъёма
- ТекущийSMB-P (вилка)АналогSMB-J (розетка)/ F-J (розетка)Отличается
- Материал корпуса
- Текущийлатунь с позолотойАналог—Нет данных
- Способ монтажа
- Текущийна платуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...3Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
- 101,56 ₽100 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Тип разъёма
- ТекущийSMB-P (вилка)АналогSMB-J (розетка)/ F-J (розетка)Отличается
- Материал корпуса
- Текущийлатунь с позолотойАналог—Нет данных
- Способ монтажа
- Текущийна платуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...3Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
- 108,49 ₽37 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Тип разъёма
- ТекущийSMB-P (вилка)АналогSMB-J (розетка)/ BNC-P (вилка)Отличается
- Материал корпуса
- Текущийлатунь с позолотойАналог—Нет данных
- Способ монтажа
- Текущийна платуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...3Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
