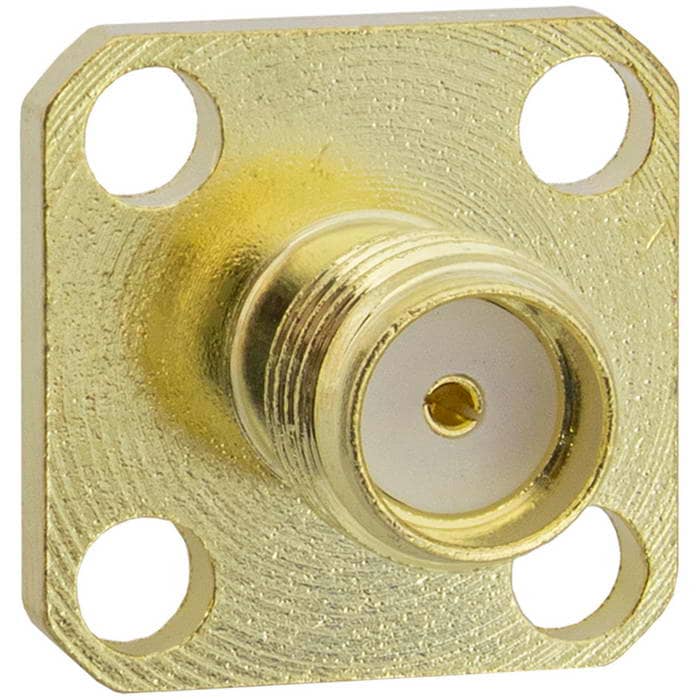

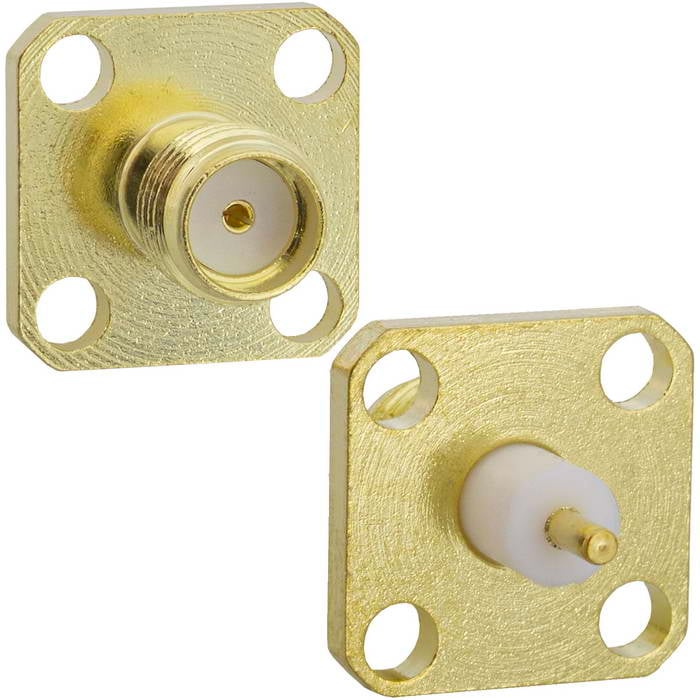

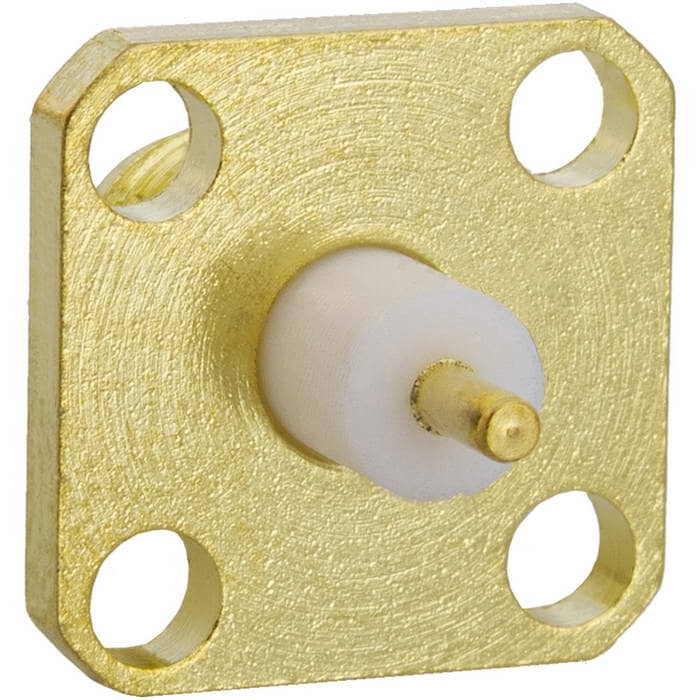

Разъём высокочастотный RUICHI SMA-BJ2 gold
крепление под 4 винта
- MPN
- SMA-BJ2
- Бренд
- Ruichi
- Артикул RU
- 70146
Основные параметры
- Тип кабеля
- RG58; RG174 и др.
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
- Материал изолятора
- PTFE
- Резьба
- 1/4-36UNS-2A
- Размер установочного отверстия, мм
- Ф 4,3
2 775 шт в наличии47,15 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 18
- Волновое сопротивление, Ом
- 50
Монтаж и корпус
- Материал изолятора
- PTFE
- Размер установочного отверстия, мм
- Ф 4,3
- Способ монтажа
- на панель, Ф отв. 4 мм; межосевое расстояние - 8,6 мм
- Материал корпуса
- латунь
- Глубина, мм
- 16,5
- Ширина, мм
- 12,7
- Высота, мм
- 12,7
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+165
Упаковка и вес
- Вес брутто
- 3.03
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/3000
Другие параметры
- Тип кабеля
- RG58; RG174 и др.
- Резьба
- 1/4-36UNS-2A
- Тип разъёма
- Высокочастотный серии SMA (розетка) с фланцем

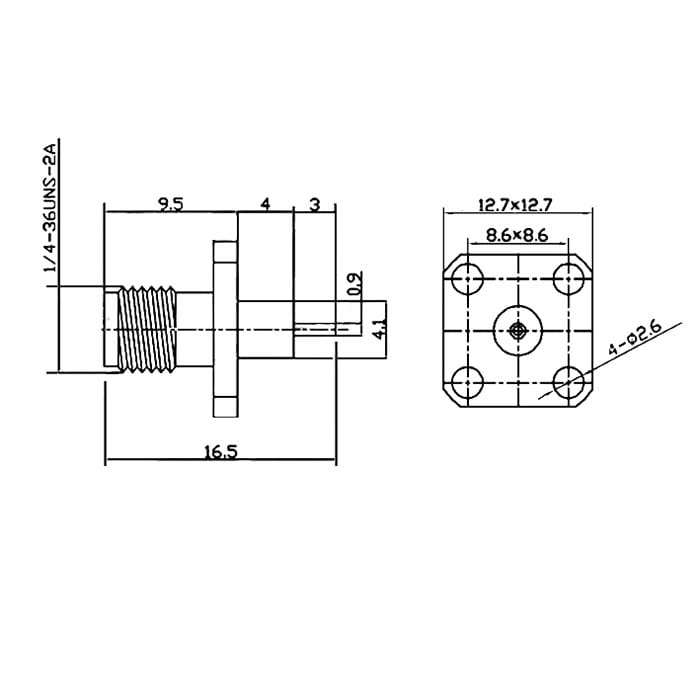

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 2 775 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт1092 725 шт
202650 шт150 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMA-BJ2RUICHIАрт. RU 70146 47,15 ₽2 775 шт по каталогу |  70,86 ₽4 980 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  54,90 ₽2 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  54,53 ₽850 шт по каталогу Совпадает 2 из 2 сравнимых параметров |  129,30 ₽3 355 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | латунь | латуньСовпадает | латуньСовпадает | —Нет данных | латуньСовпадает |
| Тип разъёма | Высокочастотный серии SMA (розетка) с фланцем | SMA-P (вилка)Отличается | SMA-P (вилка)Отличается | —Нет данных | —Нет данных |
| Способ монтажа | на панель, Ф отв. 4 мм; межосевое расстояние - 8,6 мм | —Нет данных | обжимОтличается | —Нет данных | —Нет данных |
| Диапазон рабочих частот, ГГц | до 18 | до 18Совпадает | до 18Совпадает | до 18Совпадает | до 6Отличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
- 70,86 ₽4 980 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийВысокочастотный серии SMA (розетка) с фланцемАналогSMA-P (вилка)Отличается
- Способ монтажа
- Текущийна панель, Ф отв. 4 мм; межосевое расстояние - 8,6 ммАналог—Нет данных
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 18Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 54,90 ₽2 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийВысокочастотный серии SMA (розетка) с фланцемАналогSMA-P (вилка)Отличается
- Способ монтажа
- Текущийна панель, Ф отв. 4 мм; межосевое расстояние - 8,6 ммАналогобжимОтличается
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 18Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 54,53 ₽850 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналог—Нет данных
- Тип разъёма
- ТекущийВысокочастотный серии SMA (розетка) с фланцемАналог—Нет данных
- Способ монтажа
- Текущийна панель, Ф отв. 4 мм; межосевое расстояние - 8,6 ммАналог—Нет данных
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 18Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 129,30 ₽3 355 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Тип разъёма
- ТекущийВысокочастотный серии SMA (розетка) с фланцемАналог—Нет данных
- Способ монтажа
- Текущийна панель, Ф отв. 4 мм; межосевое расстояние - 8,6 ммАналог—Нет данных
- Диапазон рабочих частот, ГГц
- Текущийдо 18Аналогдо 6Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
