Datasheet ШУНТ-5А-75шсмм3
Технические параметры, размеры и рекомендации производителя

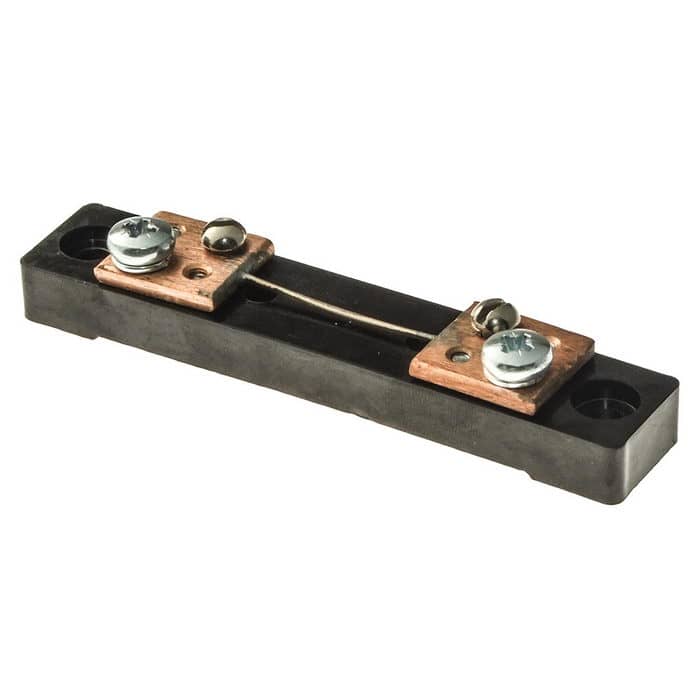

Шунт измерительный стационарный ШУНТ-5А-75шсмм3
5 А, Предприятие ШИП
- MPN
- ШУНТ-5А-75шсмм3
- Бренд
- ШИП
- Артикул RU
- 110917
Основные параметры
- Номинальный ток
- 5 А
- Класс точности
- 0,5
- Габаритные размеры
- 85*20*20 мм
- Климатическое исполнение
- М3 - исполнение для работы в умеренном и холодном климате
- Тип
- 75ШСМ
2 шт в наличии562,54 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 5 А
Монтаж и корпус
- Габаритные размеры
- 85*20*20 мм
Другие параметры
- Класс точности
- 0,5
- Климатическое исполнение
- М3 - исполнение для работы в умеренном и холодном климате
- Тип
- 75ШСМ
Документация и схема
Условия поставки
Обновлено 19.08.2026- Источник / остаток
- Каталог RU Electronics · 2 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано1 шт11 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШУНТ-5А-75шсмм3ШИПАрт. RU 110917 562,54 ₽2 шт по каталогу |  150,00 ₽1 550 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  730,66 ₽2 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  730,66 ₽33 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  875,66 ₽87 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальный ток | 5 А | —Нет данных | 50 АОтличается | 10 АОтличается | 30 АОтличается |
| Габаритные размеры | 85*20*20 мм | —Нет данных | 85*20*20 ммСовпадает | 85*20*20 ммСовпадает | 85*20*20 ммСовпадает |
| Тип | 75ШСМ | —Нет данных | 75ШСМСовпадает | 75ШСМСовпадает | 75ШСМСовпадает |
| Класс точности | 0,5 | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает |
| Климатическое исполнение | М3 - исполнение для работы в умеренном и холодном климате | —Нет данных | М3 - исполнение для работы в умеренном и холодном климатеСовпадает | М3 - исполнение для работы в умеренном и холодном климатеСовпадает | М3 - исполнение для работы в умеренном и холодном климатеСовпадает |
- 150,00 ₽1 550 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Номинальный ток
- Текущий5 ААналог—Нет данных
- Габаритные размеры
- Текущий85*20*20 ммАналог—Нет данных
- Тип
- Текущий75ШСМАналог—Нет данных
- Класс точности
- Текущий0,5Аналог0,5Совпадает
- Климатическое исполнение
- ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналог—Нет данных
- 730,66 ₽2 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Номинальный ток
- Текущий5 ААналог50 АОтличается
- Габаритные размеры
- Текущий85*20*20 ммАналог85*20*20 ммСовпадает
- Тип
- Текущий75ШСМАналог75ШСМСовпадает
- Класс точности
- Текущий0,5Аналог0,5Совпадает
- Климатическое исполнение
- ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
- 730,66 ₽33 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Номинальный ток
- Текущий5 ААналог10 АОтличается
- Габаритные размеры
- Текущий85*20*20 ммАналог85*20*20 ммСовпадает
- Тип
- Текущий75ШСМАналог75ШСМСовпадает
- Класс точности
- Текущий0,5Аналог0,5Совпадает
- Климатическое исполнение
- ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
- 875,66 ₽87 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Номинальный ток
- Текущий5 ААналог30 АОтличается
- Габаритные размеры
- Текущий85*20*20 ммАналог85*20*20 ммСовпадает
- Тип
- Текущий75ШСМАналог75ШСМСовпадает
- Класс точности
- Текущий0,5Аналог0,5Совпадает
- Климатическое исполнение
- ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
