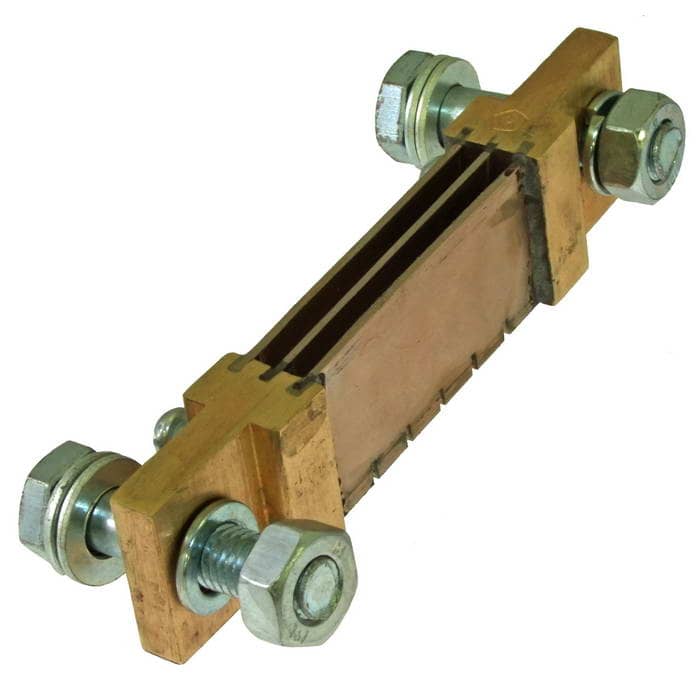

Шунт измерительный стационарный ШУНТ-300А-75шсмм3

300 А, Предприятие ШИП

MPN
ШУНТ-300А-75шсмм3
Бренд
Россия
Артикул RU
111377

Основные параметры

Номинальный ток
300 А
Класс точности
0,5
Габаритные размеры
130*30*18 мм
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Тип
75ШСМ
Все характеристики
Документация
87 шт в наличии1 224,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

5 параметров из источника

Электрические параметры

Номинальный ток
300 А

Монтаж и корпус

Габаритные размеры
130*30*18 мм

Другие параметры

Класс точности
0,5
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Тип
75ШСМ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШУНТ-300А-75шсмм3

Технические параметры, размеры и рекомендации производителя

Скачать

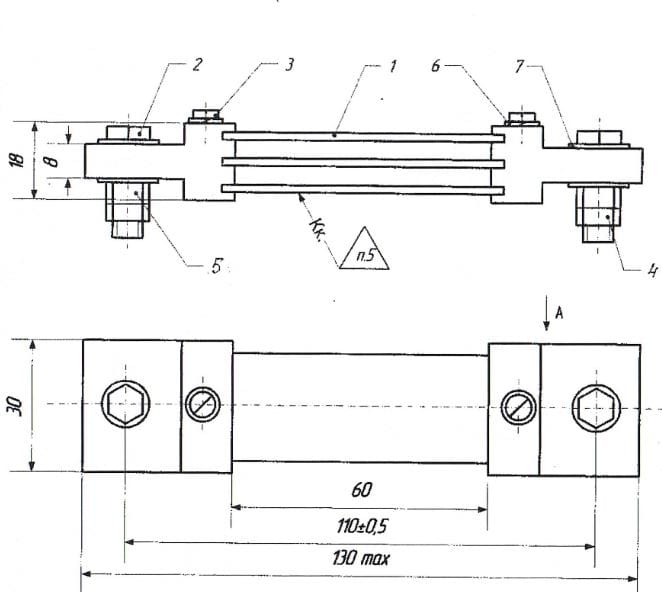

Миниатюра: Схема ШУНТ-300А-75шсмм3
IMAGE · Схема

Схема ШУНТ-300А-75шсмм3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 87 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 0 / 2025
Документация
Datasheet: 1

Описание

Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
01 шт8080 шт
20251 шт77 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШУНТ-300А-75шсмм3РоссияАрт. RU 111377
1 224,00 ₽87 шт по каталогу
Аналог из источникаRUICHIШУНТ 300А 75mv (АНАЛОГ-ШСМ)Арт. RU 59468
1 383,64 ₽76 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантРоссияШУНТ-200А-75шсмм3Арт. RU 108335
918,00 ₽434 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантРоссияШУНТ-1000А-75шсмм3Арт. RU 18975
2 535,98 ₽984 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантШИПШУНТ-30А-75шсмм3Арт. RU 111378
875,66 ₽66 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Номинальный ток300 А—Нет данных200 АОтличается1000 АОтличается30 АОтличается
Габаритные размеры130*30*18 мм—Нет данных130*30*12 ммОтличается170*50*30Отличается85*20*20 ммОтличается
Тип75ШСМ—Нет данных75ШСМСовпадает75ШСМСовпадает75ШСМСовпадает
Класс точности0,50,5Совпадает0,5Совпадает0,5Совпадает0,5Совпадает
Климатическое исполнениеМ3 - исполнение для работы в умеренном и холодном климате—Нет данныхМ3 - исполнение для работы в умеренном и холодном климатеСовпадаетМ3 - исполнение для работы в умеренном и холодном климатеСовпадаетМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
  • Аналог из источникаRUICHIШУНТ 300А 75mv (АНАЛОГ-ШСМ)Арт. RU 59468
    1 383,64 ₽76 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Номинальный ток
    Текущий300 ААналог—Нет данных
    Габаритные размеры
    Текущий130*30*18 ммАналог—Нет данных
    Тип
    Текущий75ШСМАналог—Нет данных
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналог—Нет данных
    Открыть товар
  • Параметрический вариантРоссияШУНТ-200А-75шсмм3Арт. RU 108335
    918,00 ₽434 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Номинальный ток
    Текущий300 ААналог200 АОтличается
    Габаритные размеры
    Текущий130*30*18 ммАналог130*30*12 ммОтличается
    Тип
    Текущий75ШСМАналог75ШСМСовпадает
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
    Открыть товар
  • Параметрический вариантРоссияШУНТ-1000А-75шсмм3Арт. RU 18975
    2 535,98 ₽984 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Номинальный ток
    Текущий300 ААналог1000 АОтличается
    Габаритные размеры
    Текущий130*30*18 ммАналог170*50*30Отличается
    Тип
    Текущий75ШСМАналог75ШСМСовпадает
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
    Открыть товар
  • Параметрический вариантШИПШУНТ-30А-75шсмм3Арт. RU 111378
    875,66 ₽66 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Номинальный ток
    Текущий300 ААналог30 АОтличается
    Габаритные размеры
    Текущий130*30*18 ммАналог85*20*20 ммОтличается
    Тип
    Текущий75ШСМАналог75ШСМСовпадает
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
