Шунт измерительный стационарный ШУНТ-1000А-75шсмм3

1000 А,

MPN
ШУНТ-1000А-75шсмм3
Бренд
Россия
Артикул RU
18975

Основные параметры

Номинальный ток
1000 А
Класс точности
0,5
Габаритные размеры
170*50*30
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Тип
75ШСМ
Все характеристики
Документация
984 шт в наличии2 535,98 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

5 параметров из источника

Электрические параметры

Номинальный ток
1000 А

Монтаж и корпус

Габаритные размеры
170*50*30

Другие параметры

Класс точности
0,5
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Тип
75ШСМ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШУНТ-1000А-75шсмм3

Технические параметры, размеры и рекомендации производителя

Скачать

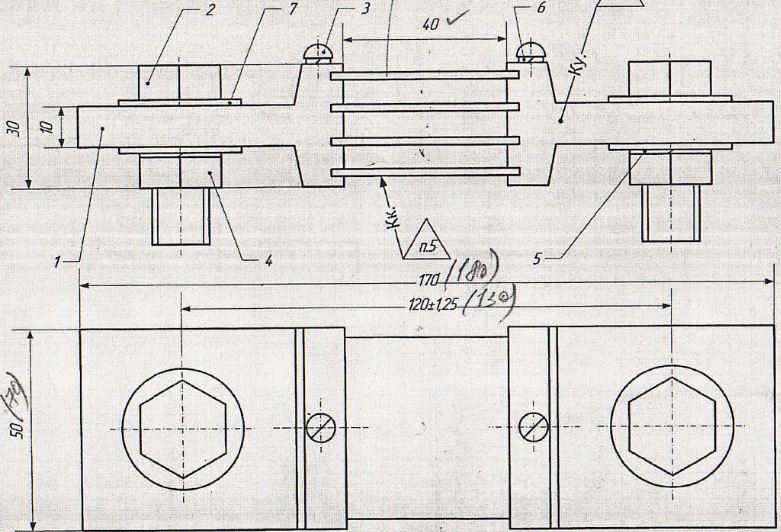

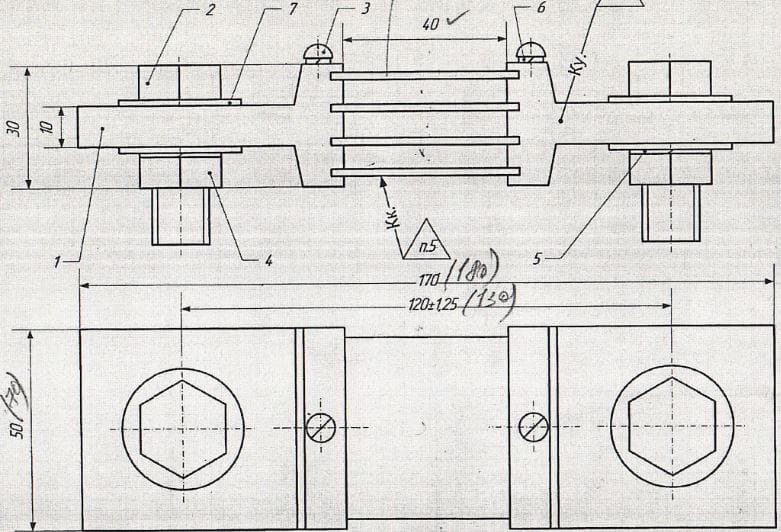

Миниатюра: Схема ШУНТ-1000А-75шсмм3
IMAGE · Схема

Схема ШУНТ-1000А-75шсмм3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 984 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 0
Документация
Datasheet: 1

Описание

Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).
