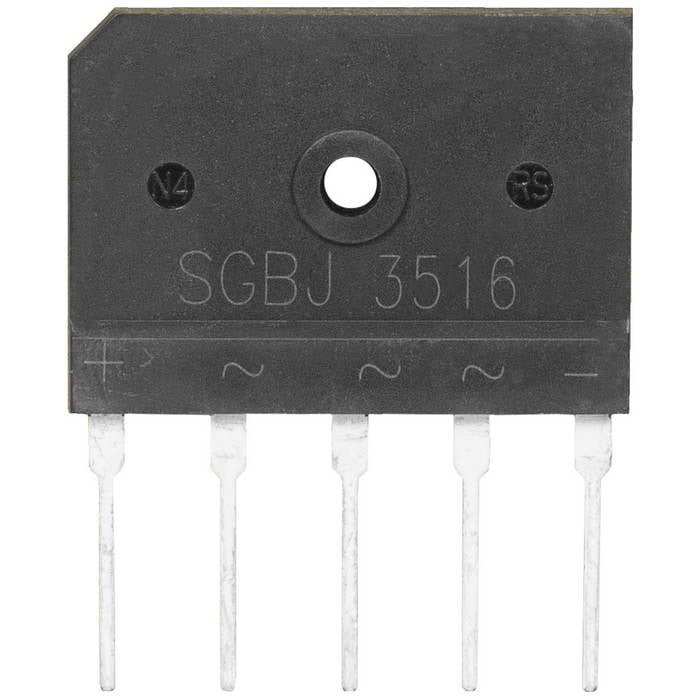

SGBJ3516 RUICHI трехфазный диодный мост 1600 В

35 А, 35х25х4.6 мм

MPN
SGBJ3516 35A 1600V 3 phase
Бренд
Ruichi
Артикул RU
130168

Основные параметры

Серия
SGBJ
Конфигурация
3 фазный
Максимальное обратное напряжение (Vrrm), В
1600
Максимальный прямой ток, А
35
Прямое падение напряжения (Vf), В
1,2
Ударный прямой ток, А
400
Все характеристики
Документация
142 шт в наличии296,01 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1600
Максимальный прямой ток, А
35
Прямое падение напряжения (Vf), В
1,2
Ударный прямой ток, А
400
Ток утечки, мкА
5
Напряжение изоляции
2500 В (1 мин)

Монтаж и корпус

Длина, мм
4,6
Размер, мм
35 х 25 х 4,6
Корпус
SGBJ
Тип монтажа
сквозной (THT)
Ширина, мм
35
Высота, мм
25

Условия эксплуатации

Диапазон рабочих температур
-40...+125°С

Упаковка и вес

Вес брутто
11.60
Транспортная упаковка: размер/кол-во
28.5*21*19/200

Другие параметры

Серия
SGBJ
Конфигурация
3 фазный
Тип
Трёхфазный диодный мост серии SGBJ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SGBJ3516 35A 1600V 3 phase 1
IMAGE · Схема

Схема SGBJ3516 35A 1600V 3 phase 1

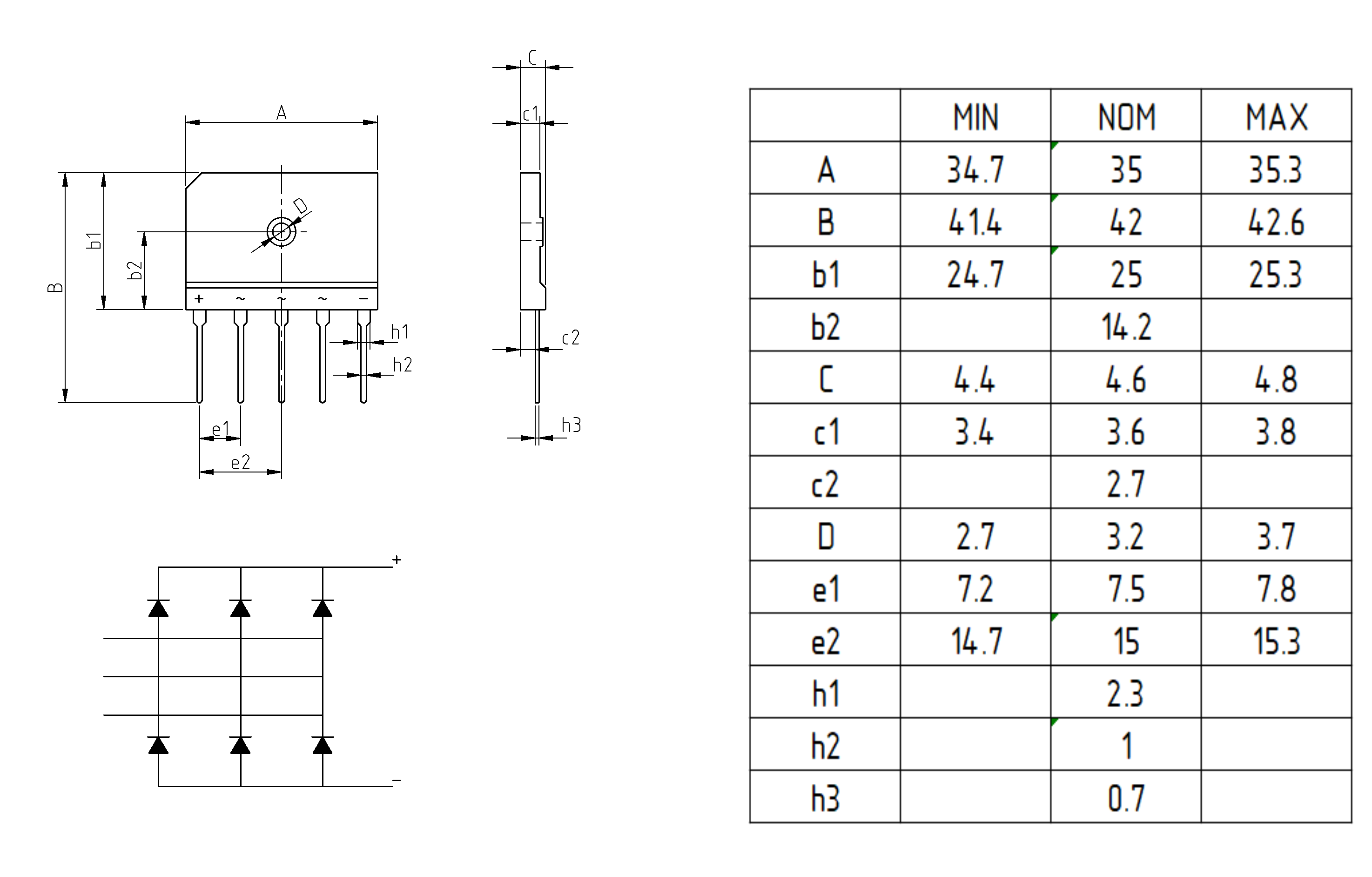

Габаритный чертёж и расположение контактов

Скачать

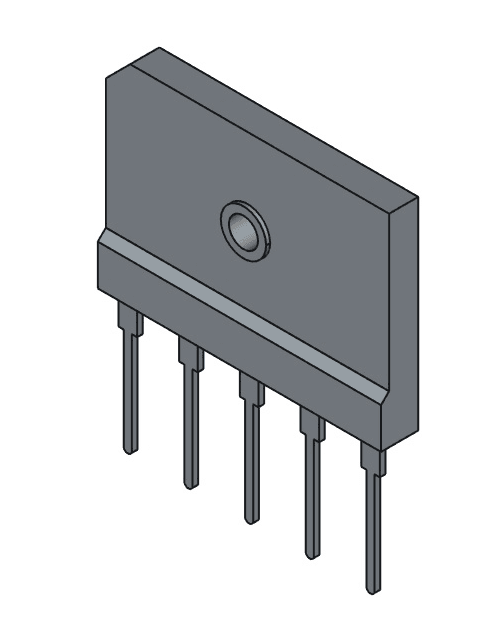

Миниатюра: Схема SGBJ3516 35A 1600V 3 phase 2
IMAGE · Схема

Схема SGBJ3516 35A 1600V 3 phase 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 142 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
2 шт в упаковке
Date code / партия
Год / маркировка: 2025

Описание

SGBJ3516 трехфазный диодный мост для сквозного монтажа. Максимальное обратное напряжение (Vrrm) 1600 В, максимальный прямой ток If(av) 35 А. Напряжение изоляции 2500 В. Размеры 35х25х4.6 мм

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт71142 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSGBJ3516 35A 1600V 3 phaseRUICHIАрт. RU 130168
296,01 ₽142 шт по каталогу
Параметрический вариантRUICHISGBJ2516 25А 1600V 3 phaseАрт. RU 123951
237,79 ₽185 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISGBJ1516 15А 1600V 3 phaseАрт. RU 123950
202,58 ₽95 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIMT3516W 35А 1600V 3 phaseАрт. RU 123949
342,21 ₽422 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHISKBPC3516 35А 1600V 3 phaseАрт. RU 123947
134,53 ₽265 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация3 фазный3 фазныйСовпадает3 фазныйСовпадает3 фазныйСовпадает3 фазныйСовпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)СовпадаетВыводы под пайкуОтличаетсяКлеммы (faston)Отличается
КорпусSGBJSGBJСовпадаетSGBJСовпадаетMTОтличаетсяSKBPCОтличается
Максимальное обратное напряжение (Vrrm), В16001600Совпадает1600Совпадает1600Совпадает1600Совпадает
Максимальный прямой ток, А3525Отличается15Отличается35Совпадает35Совпадает
  • Параметрический вариантRUICHISGBJ2516 25А 1600V 3 phaseАрт. RU 123951
    237,79 ₽185 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийSGBJАналогSGBJСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог25Отличается
    Открыть товар
  • Параметрический вариантRUICHISGBJ1516 15А 1600V 3 phaseАрт. RU 123950
    202,58 ₽95 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийSGBJАналогSGBJСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог15Отличается
    Открыть товар
  • Параметрический вариантRUICHIMT3516W 35А 1600V 3 phaseАрт. RU 123949
    342,21 ₽422 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)АналогВыводы под пайкуОтличается
    Корпус
    ТекущийSGBJАналогMTОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог35Совпадает
    Открыть товар
  • Параметрический вариантRUICHISKBPC3516 35А 1600V 3 phaseАрт. RU 123947
    134,53 ₽265 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)АналогКлеммы (faston)Отличается
    Корпус
    ТекущийSGBJАналогSKBPCОтличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог35Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
