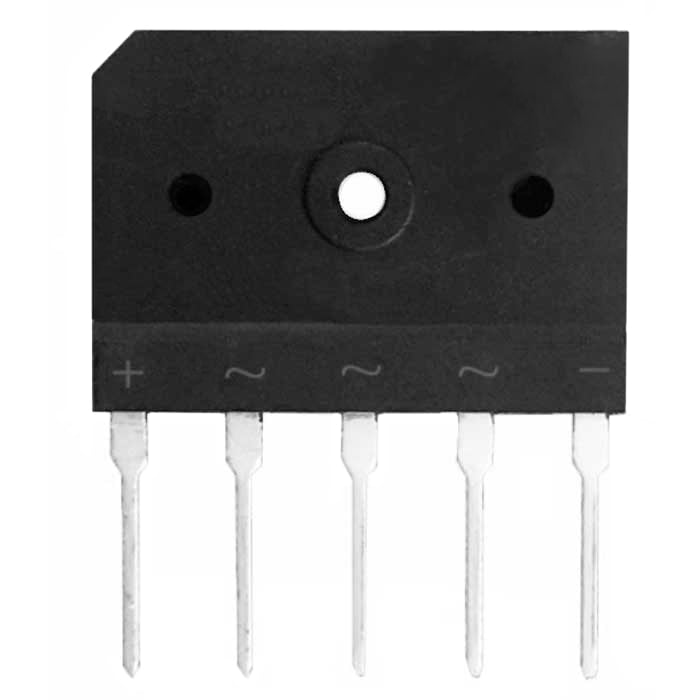

SGBJ1516 RUICHI трехфазный диодный мост 1600 В

15 А

MPN
SGBJ1516 15А 1600V 3 phase
Бренд
Ruichi
Артикул RU
123950

Основные параметры

Серия
SGBJ
Конфигурация
3 фазный
Максимальное обратное напряжение (Vrrm), В
1600
Максимальный прямой ток, А
15
Прямое падение напряжения (Vf), В
1,2
Длина, мм
4,6
Все характеристики
Документация
95 шт в наличии202,58 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1600
Максимальный прямой ток, А
15
Прямое падение напряжения (Vf), В
1,2
Напряжение изоляции
2500 В (1 мин)

Монтаж и корпус

Длина, мм
4,6
Корпус
SGBJ
Тип монтажа
сквозной (THT)
Ширина, мм
35
Высота, мм
25

Условия эксплуатации

Диапазон рабочих температур
-40...+125°С

Упаковка и вес

Вес брутто
12.25
Транспортная упаковка: размер/кол-во
42*23*23/200

Другие параметры

Серия
SGBJ
Конфигурация
3 фазный
Тип
Трёхфазный диодный мост серии SGBJ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SGBJ1516 15А 1600V 3 phase 1
IMAGE · Схема

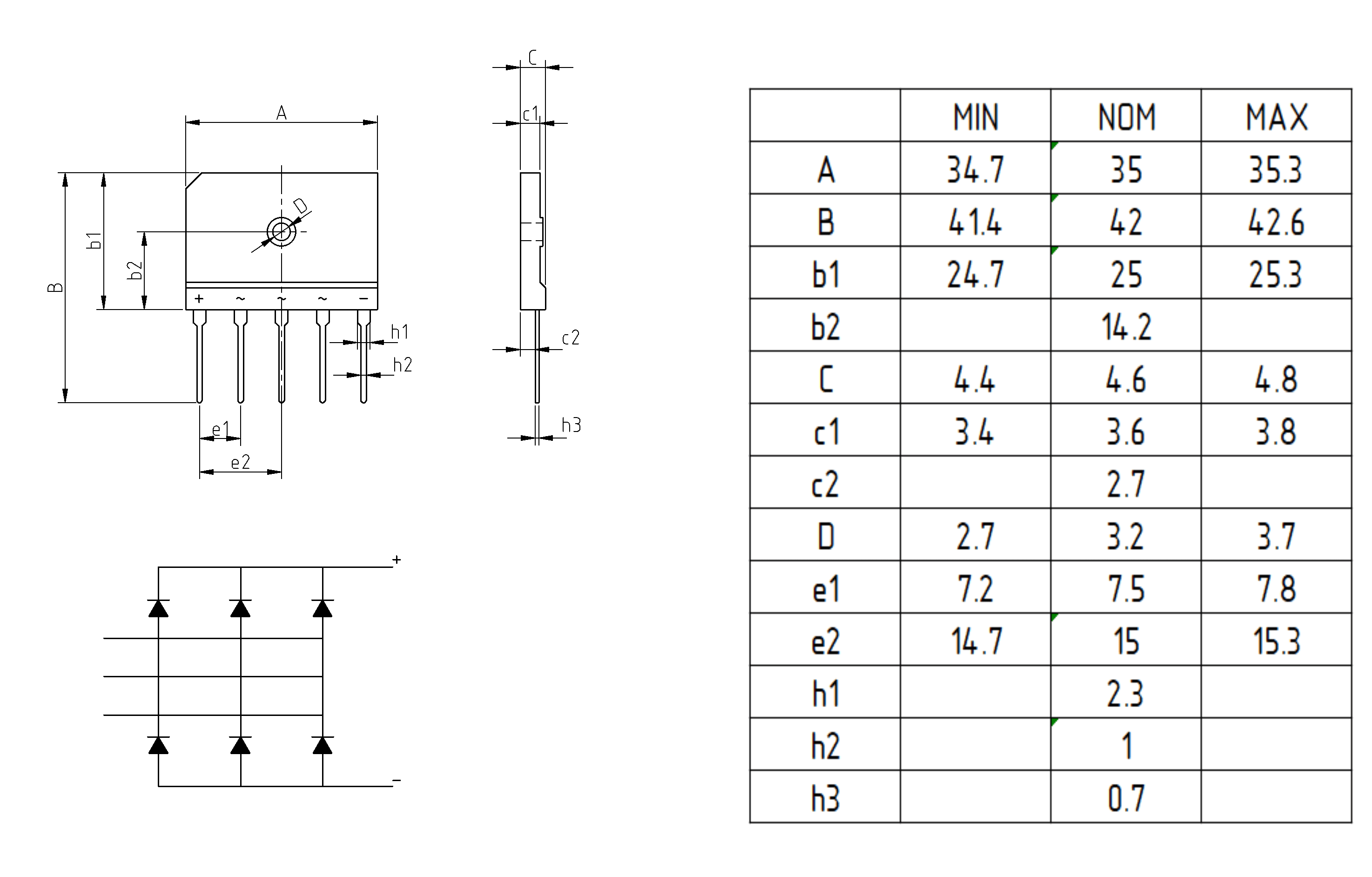

Схема SGBJ1516 15А 1600V 3 phase 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема SGBJ1516 15А 1600V 3 phase 2
IMAGE · Схема

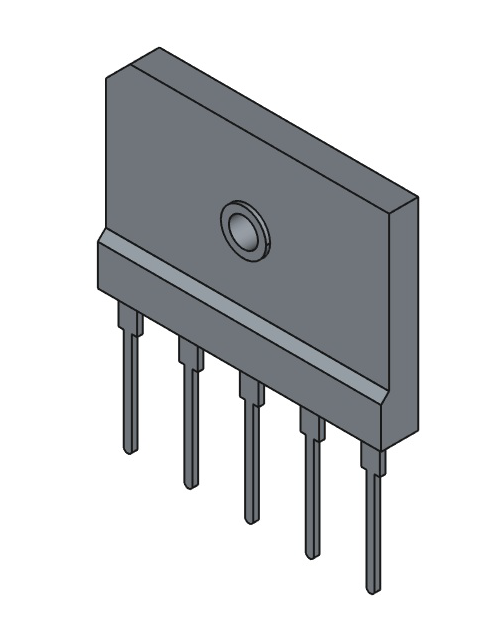

Схема SGBJ1516 15А 1600V 3 phase 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 95 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

SGBJ1516 трехфазный диодный мост для сквозного монтажа. Максимальное обратное напряжение (Vrrm) 1600 В, максимальный прямой ток If(av) 15 А. Напряжение изоляции 2500 В.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20245 шт1995 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSGBJ1516 15А 1600V 3 phaseRUICHIАрт. RU 123950
202,58 ₽95 шт по каталогу
Параметрический вариантRUICHISGBJ2516 25А 1600V 3 phaseАрт. RU 123951
237,79 ₽185 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISGBJ3516 35A 1600V 3 phaseАрт. RU 130168
296,01 ₽142 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISKBPC2516 25А 1600V 3 phaseАрт. RU 123946
95,82 ₽148 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHISKBPC1510 15А 1000V 3 phaseАрт. RU 123944
90,33 ₽256 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Конфигурация3 фазный3 фазныйСовпадает3 фазныйСовпадает3 фазныйСовпадает3 фазныйСовпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)СовпадаетКлеммы (faston)ОтличаетсяКлеммы (faston)Отличается
КорпусSGBJSGBJСовпадаетSGBJСовпадает—Нет данных—Нет данных
Максимальное обратное напряжение (Vrrm), В16001600Совпадает1600Совпадает1600Совпадает1000Отличается
Максимальный прямой ток, А1525Отличается35Отличается25Отличается15Совпадает
  • Параметрический вариантRUICHISGBJ2516 25А 1600V 3 phaseАрт. RU 123951
    237,79 ₽185 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийSGBJАналогSGBJСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий15Аналог25Отличается
    Открыть товар
  • Параметрический вариантRUICHISGBJ3516 35A 1600V 3 phaseАрт. RU 130168
    296,01 ₽142 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийSGBJАналогSGBJСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий15Аналог35Отличается
    Открыть товар
  • Параметрический вариантRUICHISKBPC2516 25А 1600V 3 phaseАрт. RU 123946
    95,82 ₽148 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)АналогКлеммы (faston)Отличается
    Корпус
    ТекущийSGBJАналог—Нет данных
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1600Совпадает
    Максимальный прямой ток, А
    Текущий15Аналог25Отличается
    Открыть товар
  • Параметрический вариантRUICHISKBPC1510 15А 1000V 3 phaseАрт. RU 123944
    90,33 ₽256 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Конфигурация
    Текущий3 фазныйАналог3 фазныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)АналогКлеммы (faston)Отличается
    Корпус
    ТекущийSGBJАналог—Нет данных
    Максимальное обратное напряжение (Vrrm), В
    Текущий1600Аналог1000Отличается
    Максимальный прямой ток, А
    Текущий15Аналог15Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
