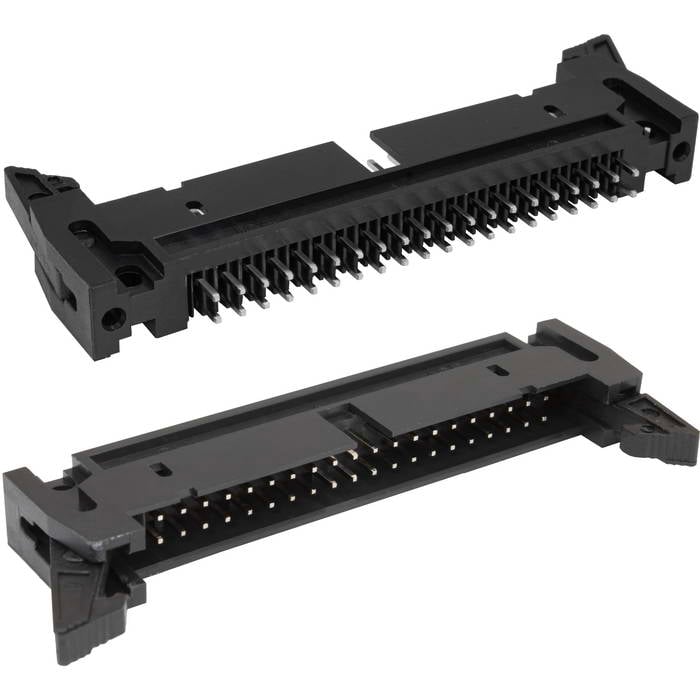

Datasheet SCM-40 / IDCC-40MS
Технические параметры, размеры и рекомендации производителя

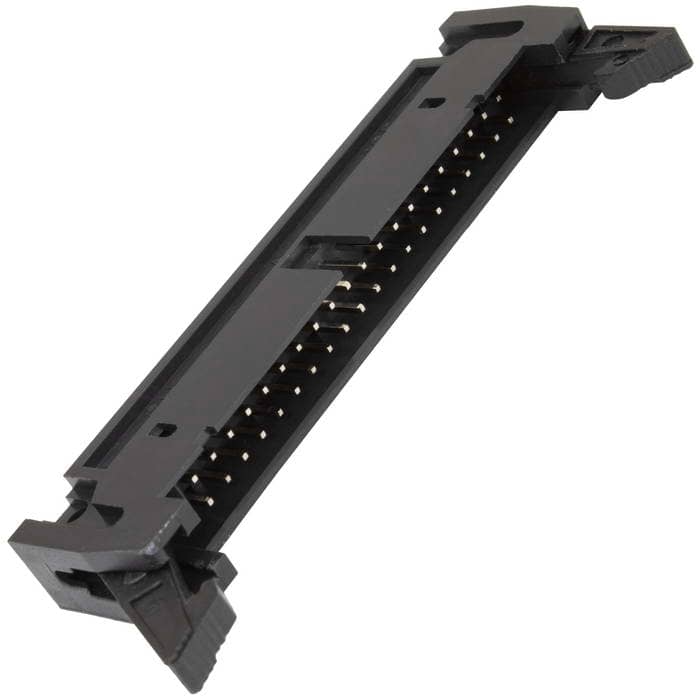

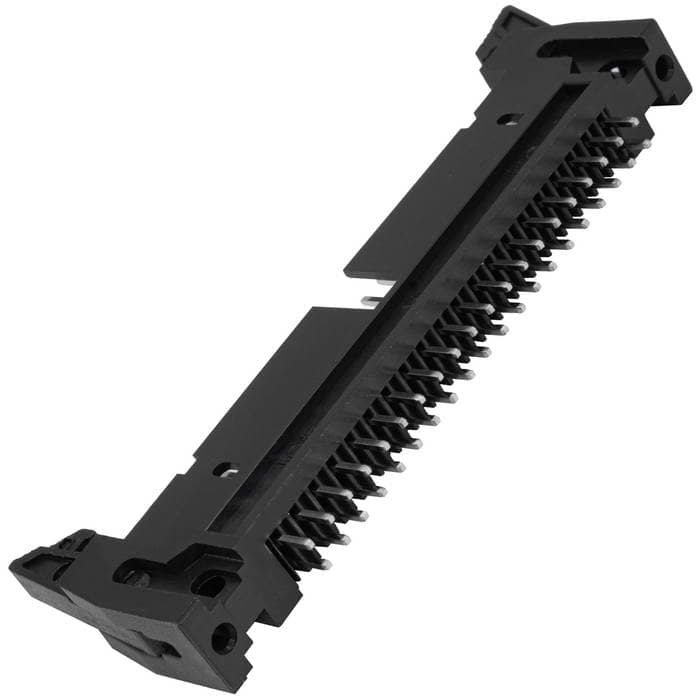

Разъём IDC RUICHI SCM-40/IDCC-40MS
40 контактов
Товар подлежит обязательной маркировке- MPN
- SCM-40 / IDCC-40MS
- Бренд
- Ruichi
- Артикул RU
- 57834
Основные параметры
- Номинальный ток, А
- 3
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- монтаж на плату - пайка
1 073 шт в наличии20,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Номинальный ток, А
- 3
Монтаж и корпус
- Шаг контактов, мм
- 2,54
- Способ монтажа
- монтаж на плату - пайка
- Количество контактов
- 40 (20 x 2)
- Материал корпуса
- PBT (UL 94 V-0)
- Глубина, мм
- 13,1 (корпус); 28+3,8 (полная)
- Ширина, мм
- 70,1
- Высота, мм
- 8,45
Условия эксплуатации
- Диапазон рабочих температур, °C
- 0...+85
Упаковка и вес
- Вес брутто
- 11.69
- Транспортная упаковка: размер/кол-во
- 53.5*50*40/240
Другие параметры
- Тип разъёма
- IDC-разъем серии SCM, (М) - вилка прямая
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 1 073 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 24 шт · только целая упаковка
- Фасовка
- 17 / 24 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202317 шт117 шт
202324 шт441 056 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSCM-40 / IDCC-40MSRUICHIАрт. RU 57834 20,00 ₽1 073 шт по каталогу |  15,09 ₽1 012 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  15,53 ₽79 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  24,49 ₽1 260 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  25,00 ₽3 456 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Тип разъёма | IDC-разъем серии SCM, (М) - вилка прямая | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает |
| Количество контактов | 40 (20 x 2) | 14 (7 x 2)Отличается | 26 (13 x 2)Отличается | 34 (17 x 2)Отличается | 50 (25 x 2)Отличается |
| Материал корпуса | PBT (UL 94 V-0) | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
- 15,09 ₽1 012 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог14 (7 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 15,53 ₽79 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог26 (13 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 24,49 ₽1 260 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог34 (17 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 25,00 ₽3 456 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог50 (25 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
