Datasheet SCM-26 / IDCC-26MS
Технические параметры, размеры и рекомендации производителя
IDC
Товар подлежит обязательной маркировке

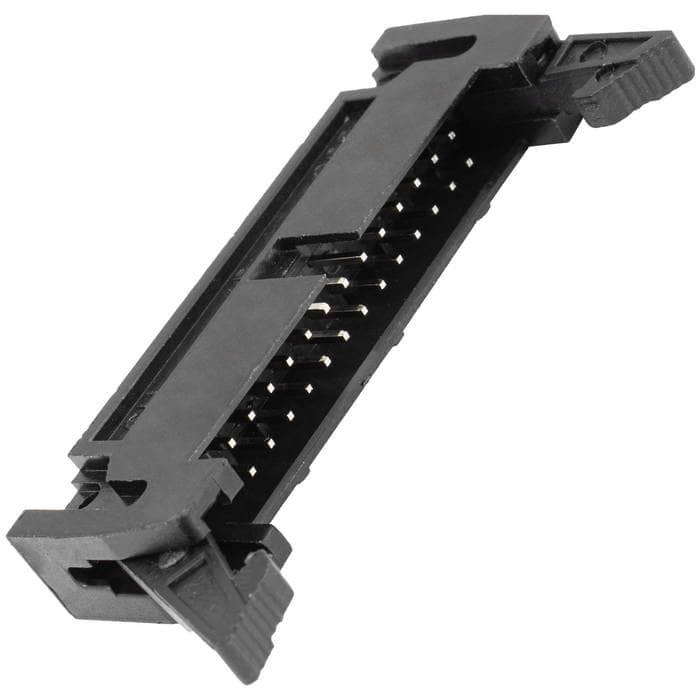

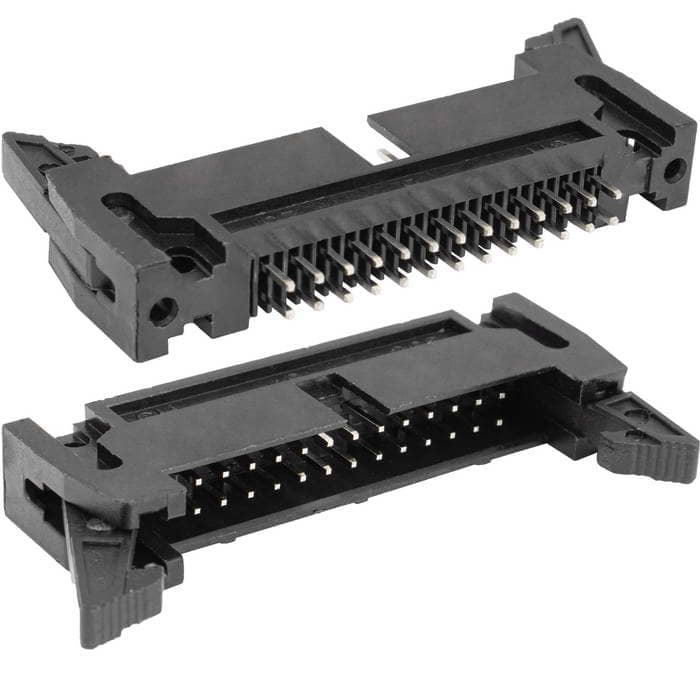

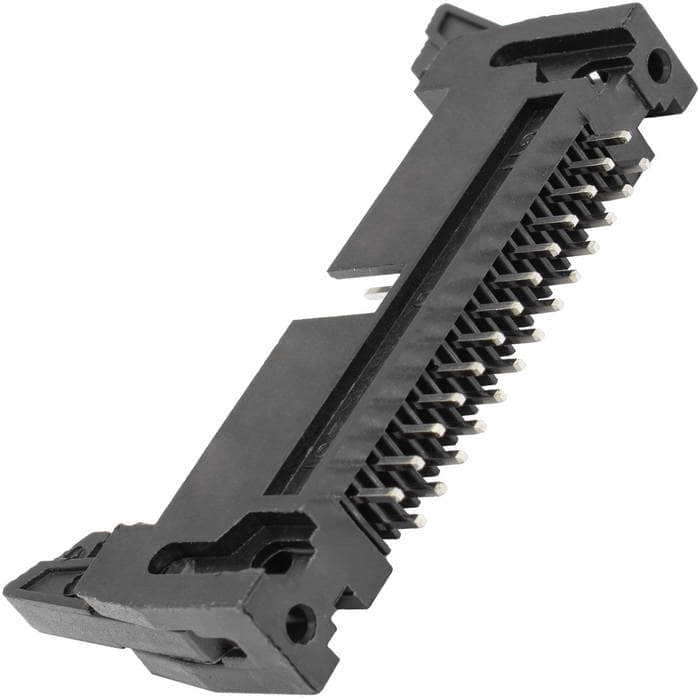

Разъём IDC RUICHI SCM-26/IDCC-26MS, 26 контактов
Разъём IDC RUICHI SCM-26/IDCC-26MS, 26 контактов
Товар подлежит обязательной маркировке- MPN
- SCM-26 / IDCC-26MS
- Бренд
- Ruichi
- Артикул RU
- 58011
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 116 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 360 шт · только целая упаковка
- Фасовка
- 21 / 37 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
116 шт в наличии15,53 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 7.73
- Транспортная упаковка: размер/кол-во
- 44*25*58/2160
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- монтаж на плату - пайка
- Диапазон рабочих температур, °C
- 0...+85
- Номинальный ток, А
- 3
- Тип разъёма
- IDC-разъем серии SCM, (М) - вилка прямая
- Количество контактов
- 26 (13 x 2)
- Материал корпуса
- PBT (UL 94 V-0)
- Глубина, мм
- 13,1 (корпус); 28+3,8 (полная)
- Ширина, мм
- 52,32
- Высота, мм
- 8,45
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202221 шт242 шт
202237 шт274 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSCM-26 / IDCC-26MSRUICHIАрт. RU 58011 15,53 ₽116 шт по каталогу |  15,09 ₽1 012 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  13,90 ₽1 980 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  12,49 ₽1 260 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  24,49 ₽1 350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Тип разъёма | IDC-разъем серии SCM, (М) - вилка прямая | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает | IDC-разъем серии SCM, (М) - вилка прямаяСовпадает |
| Количество контактов | 26 (13 x 2) | 14 (7 x 2)Отличается | 10 (5 x 2)Отличается | 16 (8 x 2)Отличается | 34 (17 x 2)Отличается |
| Материал корпуса | PBT (UL 94 V-0) | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает | PBT (UL 94 V-0)Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
- 15,09 ₽1 012 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий26 (13 x 2)Аналог14 (7 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 13,90 ₽1 980 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий26 (13 x 2)Аналог10 (5 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 12,49 ₽1 260 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий26 (13 x 2)Аналог16 (8 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 24,49 ₽1 350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии SCM, (М) - вилка прямаяАналогIDC-разъем серии SCM, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий26 (13 x 2)Аналог34 (17 x 2)Отличается
- Материал корпуса
- ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
