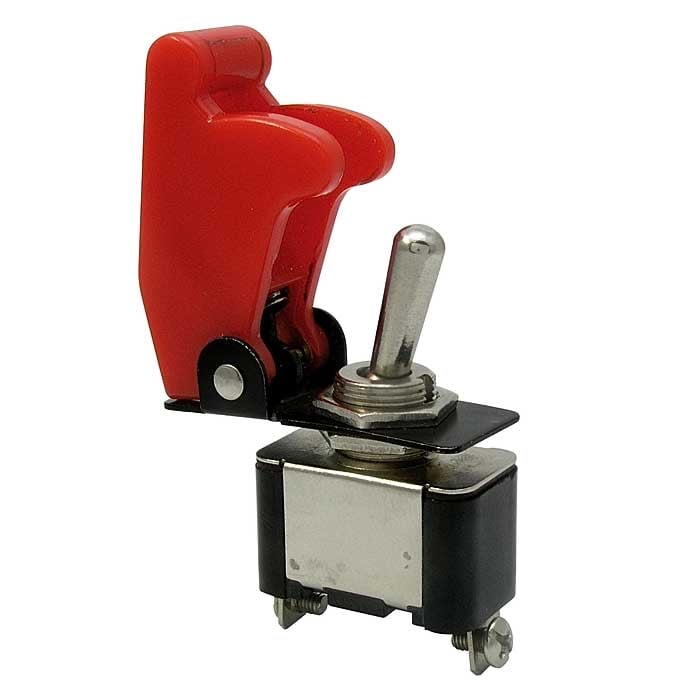

SAC-01 RED KN3A-01

Тумблер двухпозиционный однополюсный RUICHI KN3A-01 с красным предохранительным колпачом RUICHI SAC-01, 51х16х28 мм, ON-OFF, SPST, 5 А, 250 В, 50 мОм, 2 контакта, под винт

MPN
SAC-01 RED KN3A-01
Бренд
Ruichi
Артикул RU
79975

Основные параметры

Схема переключения
ON-OFF, SPST
Номинальный ток, А
3 (5), Imax=6
Номинальное напряжение, В
250 (125)
Тип переключателя
Тумблер однополюсный серии KN3A с предохранительным колпачком SAC-01 (красный)
Количество циклов коммутации (электро), не менее
10000
Диаметр установочного отверстия, мм
12,2
Все характеристики
Документация
50 шт в наличии105,57 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, SPST
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
3 (5), Imax=6

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
2/ 1 (2S) под винт
Глубина, мм
51
Ширина, мм
16
Высота, мм
28

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+70

Упаковка и вес

Вес брутто
37.10
Транспортная упаковка: размер/кол-во
48*32*22.5/500

Другие параметры

Тип переключателя
Тумблер однополюсный серии KN3A с предохранительным колпачком SAC-01 (красный)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SAC-01 RED KN3A-01

Технические параметры, размеры и рекомендации производителя

Скачать

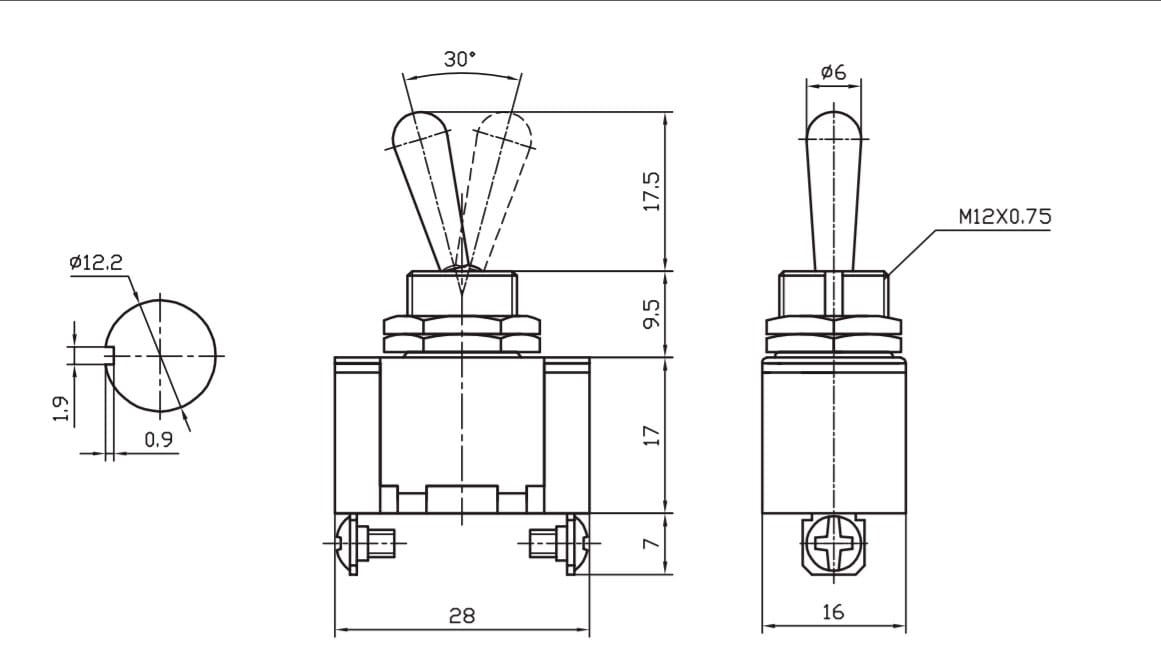

Миниатюра: Схема SAC-01 RED KN3A-01 1
IMAGE · Схема

Схема SAC-01 RED KN3A-01 1

Габаритный чертёж и расположение контактов

Скачать

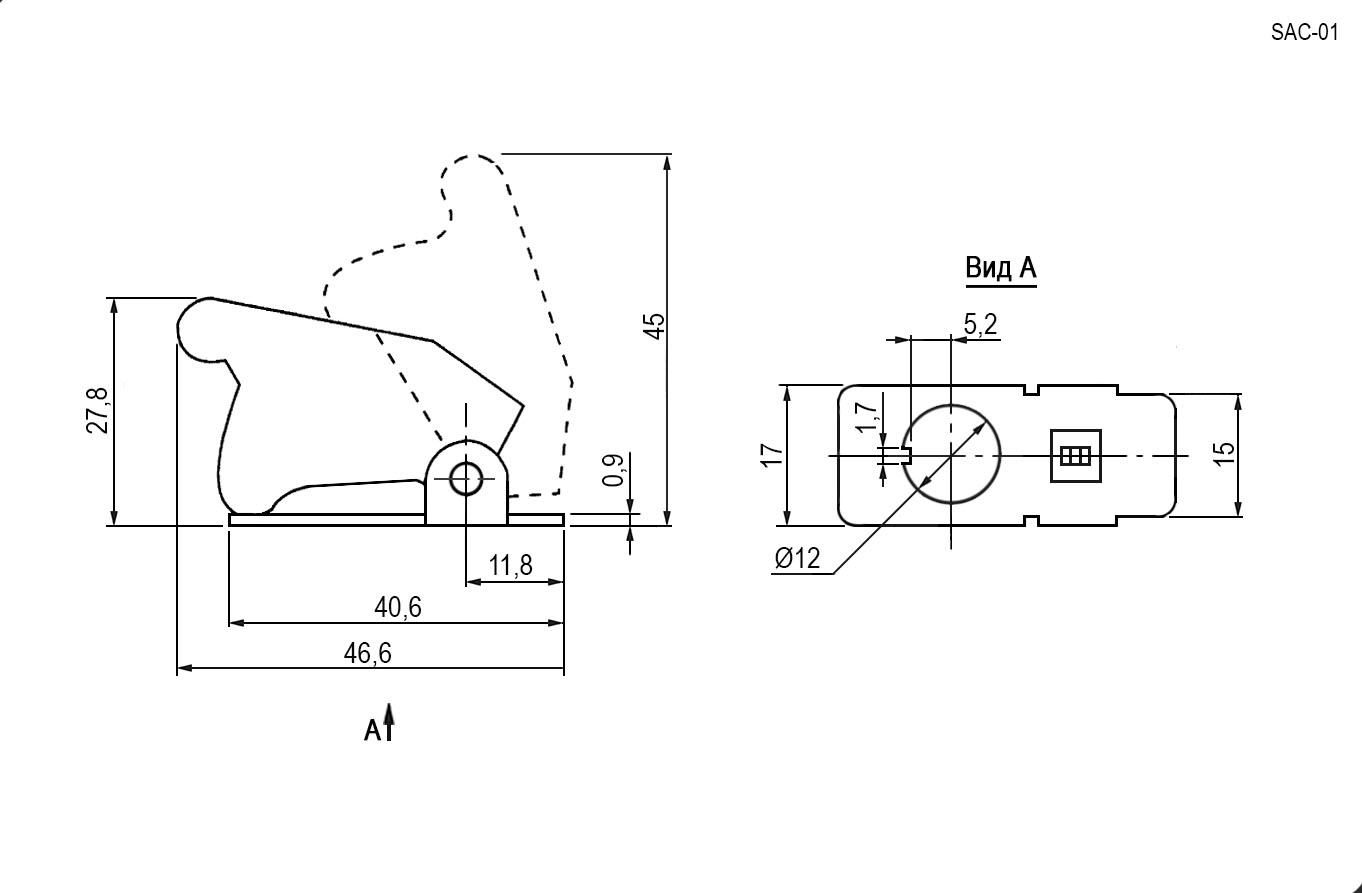

Миниатюра: Схема SAC-01 RED KN3A-01 2
IMAGE · Схема

Схема SAC-01 RED KN3A-01 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 22.08.2026
Источник / остаток
Каталог RU Electronics · 50 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3A-01 с красным предохранительным колпачом RUICHI SAC-01, 51х16х28 мм, ON-OFF, SPST, 5 А, 250 В, 50 мОм, 2 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт550 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSAC-01 RED KN3A-01RUICHIАрт. RU 79975
105,57 ₽50 шт по каталогу
Параметрический вариантRUICHIKN3(B)-223 (on)-off-(on)Арт. RU 108211
112,61 ₽276 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISAC-01 BLACK KN3A-01Арт. RU 79979
100,03 ₽250 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(B)-201P(A) on-offАрт. RU 56968
102,69 ₽450 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-201(A) on-offАрт. RU 56938
103,29 ₽1 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияON-OFF, SPST(ON)-OFF-(ON), DPDT C/OОтличаетсяON-OFF, SPSTСовпадаетON-OFF, DPSTОтличаетсяON-OFF, DPSTОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (AC)Отличается250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А3 (5), Imax=63 (5), Imax=6Совпадает5Отличается10 (15)Отличается10 (15)Отличается
  • Параметрический вариантRUICHIKN3(B)-223 (on)-off-(on)Арт. RU 108211
    112,61 ₽276 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналог(ON)-OFF-(ON), DPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
    Открыть товар
  • Параметрический вариантRUICHISAC-01 BLACK KN3A-01Арт. RU 79979
    100,03 ₽250 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (AC)Отличается
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог5Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(B)-201P(A) on-offАрт. RU 56968
    102,69 ₽450 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, DPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог10 (15)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-201(A) on-offАрт. RU 56938
    103,29 ₽1 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, DPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог10 (15)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
