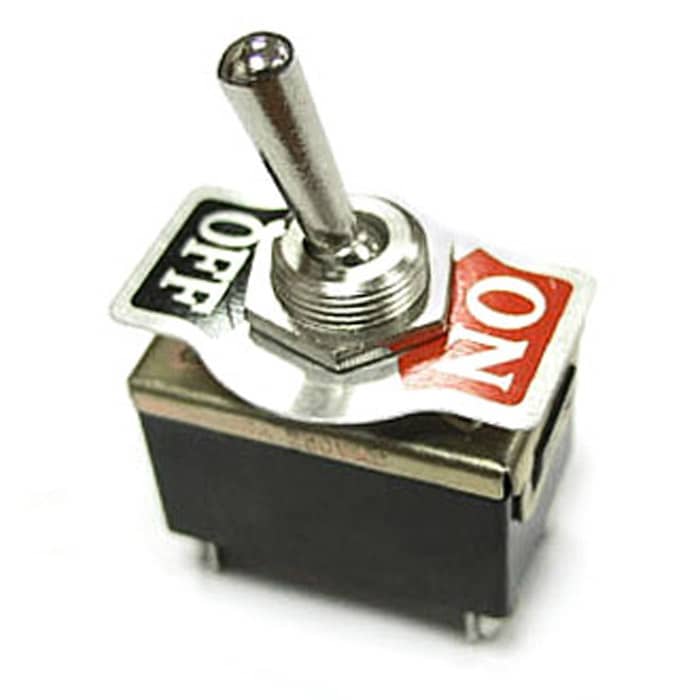

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-201(A)

53х19.8х33 мм, ON-OFF, DPST, 10 А, 250 В, 50 мОм, 4 контакта, под винт

MPN
KN3(C)-201(A) on-off
Бренд
Ruichi
Артикул RU
56938

Основные параметры

Схема переключения
ON-OFF, DPST
Номинальный ток, А
10 (15)
Номинальное напряжение, В
250 (125)
Тип клемм
под винт
Количество циклов коммутации (электро), не менее
10000
Диаметр установочного отверстия, мм
12,2
Все характеристики
Документация
1 шт в наличии103,29 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, DPST
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
10 (15)

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
2/ 2 (4S)
Глубина, мм
53
Ширина, мм
19,8
Высота, мм
33

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+70

Упаковка и вес

Вес брутто
32.60
Транспортная упаковка: размер/кол-во
36*30*25/500

Другие параметры

Тип клемм
под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3(C)-201(A) on-off

Технические параметры, размеры и рекомендации производителя

Скачать

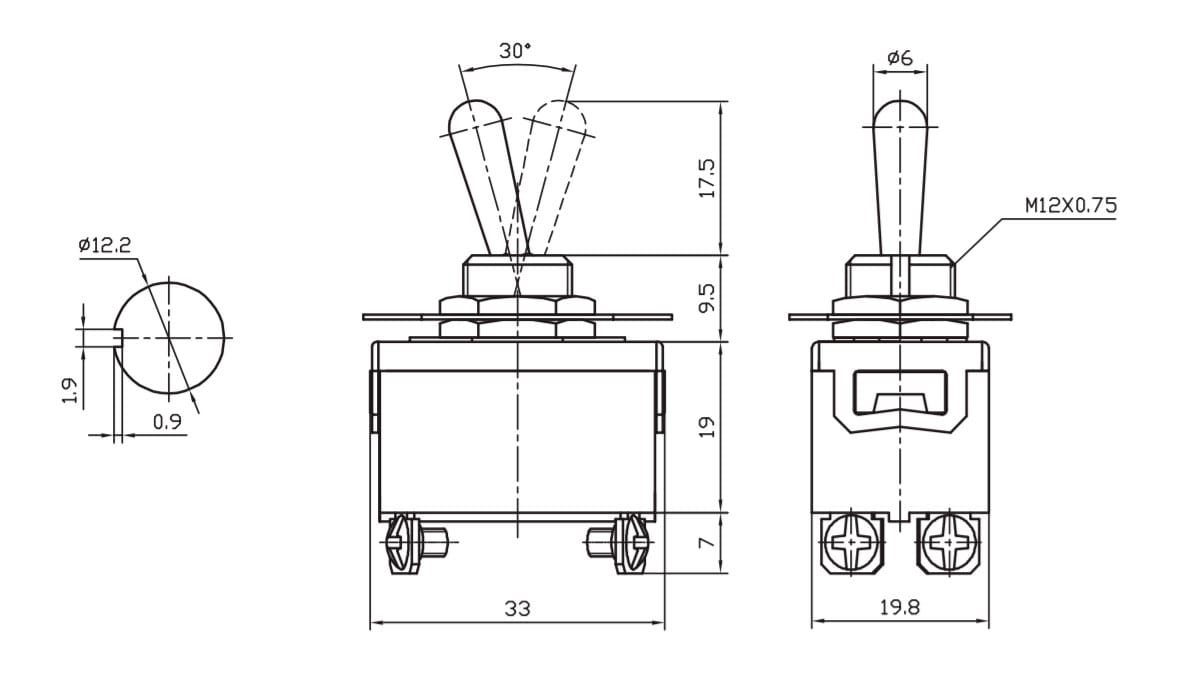

Миниатюра: Схема KN3(C)-201(A) on-off
IMAGE · Схема

Схема KN3(C)-201(A) on-off

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 30.09.2026
Источник / остаток
Каталог RU Electronics · 1 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-201(A), 53х19.8х33 мм, ON-OFF, DPST, 10 А, 250 В, 50 мОм, 4 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт11 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3(C)-201(A) on-offRUICHIАрт. RU 56938
103,29 ₽1 шт по каталогу
Параметрический вариантRUICHIKN3(C)-201P on-offАрт. RU 56948
63,38 ₽760 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-202(A) on-onАрт. RU 56939
134,21 ₽1 577 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
82,37 ₽1 426 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-103(A) on-off-onАрт. RU 56934
82,44 ₽300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияON-OFF, DPSTON-OFF, DPSTСовпадаетON-ON DPDTОтличаетсяON-OFF SPSTОтличаетсяON-OFF-ON SPDT C/OОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А10 (15)6 (10)Отличается10 (15)Совпадает10 (15)Совпадает10 (15)Совпадает
  • Параметрический вариантRUICHIKN3(C)-201P on-offАрт. RU 56948
    63,38 ₽760 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог6 (10)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-202(A) on-onАрт. RU 56939
    134,21 ₽1 577 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPSTАналогON-ON DPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
    82,37 ₽1 426 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPSTАналогON-OFF SPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-103(A) on-off-onАрт. RU 56934
    82,44 ₽300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, DPSTАналогON-OFF-ON SPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий10 (15)Аналог10 (15)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
