Datasheet KN3(C)-202(A) on-on
Технические параметры, размеры и рекомендации производителя
Тумблер двухпозиционный двухполюсный RUICHI KN3(C)-202(A)
53х19.8х33 мм, ON-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под винт
- MPN
- KN3(C)-202(A) on-on
- Бренд
- Ruichi
- Артикул RU
- 56939
Основные параметры
- Схема переключения
- ON-ON DPDT
- Номинальный ток, А
- 10 (15)
- Номинальное напряжение, В
- 250 (125)
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
93 шт в наличии116,22 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-ON DPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 10 (15)
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 2 (6S)
- Глубина, мм
- 53
- Ширина, мм
- 19,8
- Высота, мм
- 33
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+70
Упаковка и вес
- Вес брутто
- 35.10
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/500
Другие параметры
- Тип клемм
- под винт

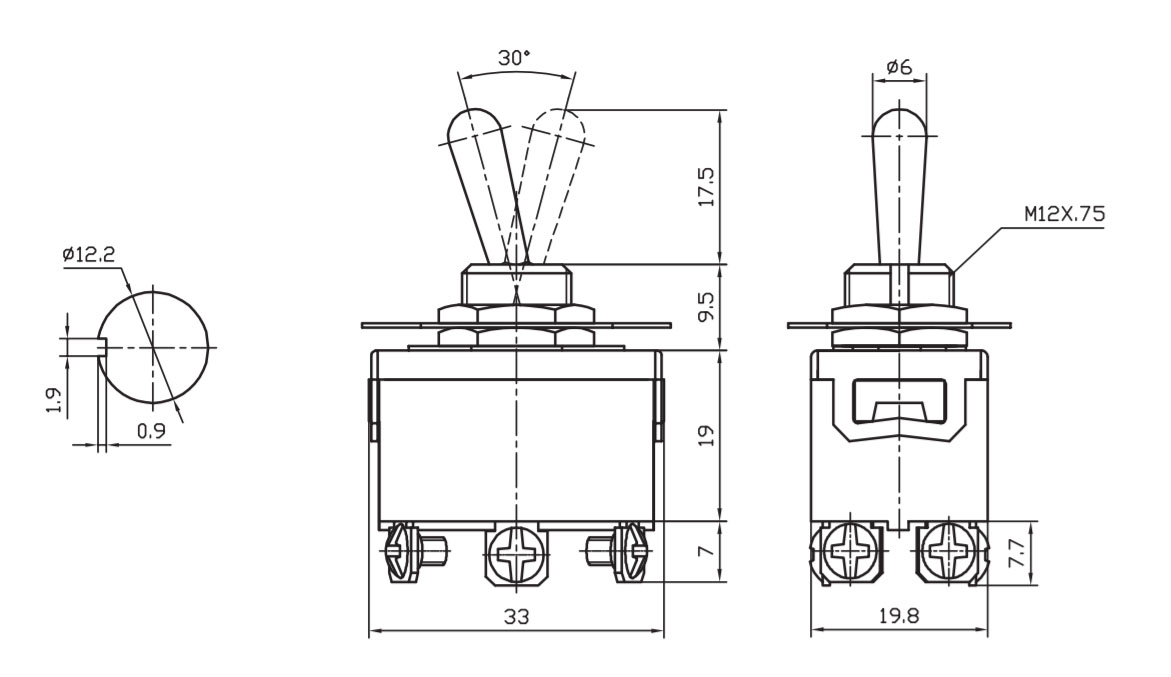

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 93 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 5 / 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Тумблер двухпозиционный двухполюсный RUICHI KN3(C)-202(A), 53х19.8х33 мм, ON-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт1313 шт
20245 шт15 шт
202425 шт375 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(C)-202(A) on-onRUICHIАрт. RU 56939 116,22 ₽93 шт по каталогу |  53,81 ₽1 030 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  63,46 ₽1 010 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  82,37 ₽1 426 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  82,44 ₽301 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON DPDT | ON-ON DPDTСовпадает | ON-ON DPDTСовпадает | ON-OFF SPSTОтличается | ON-OFF-ON SPDT C/OОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 10 (15) | 3 (5), Imax=6Отличается | 3 (6)Отличается | 10 (15)Совпадает | 10 (15)Совпадает |
- 53,81 ₽1 030 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-ON DPDTАналогON-ON DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог3 (5), Imax=6Отличается
- 63,46 ₽1 010 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON DPDTАналогON-ON DPDTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог3 (6)Отличается
- 82,37 ₽1 426 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON DPDTАналогON-OFF SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог10 (15)Совпадает
- 82,44 ₽301 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON DPDTАналогON-OFF-ON SPDT C/OОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог10 (15)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
