S9013
биполярный транзистор AM NPN, 25 В, 0.5 А, корпус SOT-23
- MPN
- S9013
- Бренд
- AM
- Артикул RU
- 124639
Основные параметры
- Описание
- Транзистор биполярный NPN; 25 В; 0,5 А; hFE 40...400; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 25
- Максимальное напряжение КБ (Vcbo), В
- 40
- Максимальное напряжение ЭБ (Vebo), В
- 5
- Напряжение насыщения КЭ Vce(sat), В
- 0,6
30 000 шт в наличии0,79 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 25
- Максимальное напряжение КБ (Vcbo), В
- 40
- Максимальное напряжение ЭБ (Vebo), В
- 5
- Напряжение насыщения КЭ Vce(sat), В
- 0,6
- Максимальный постоянный ток коллектора, А
- 0,5
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Граничная частота ft, МГц
- 150
Монтаж и корпус

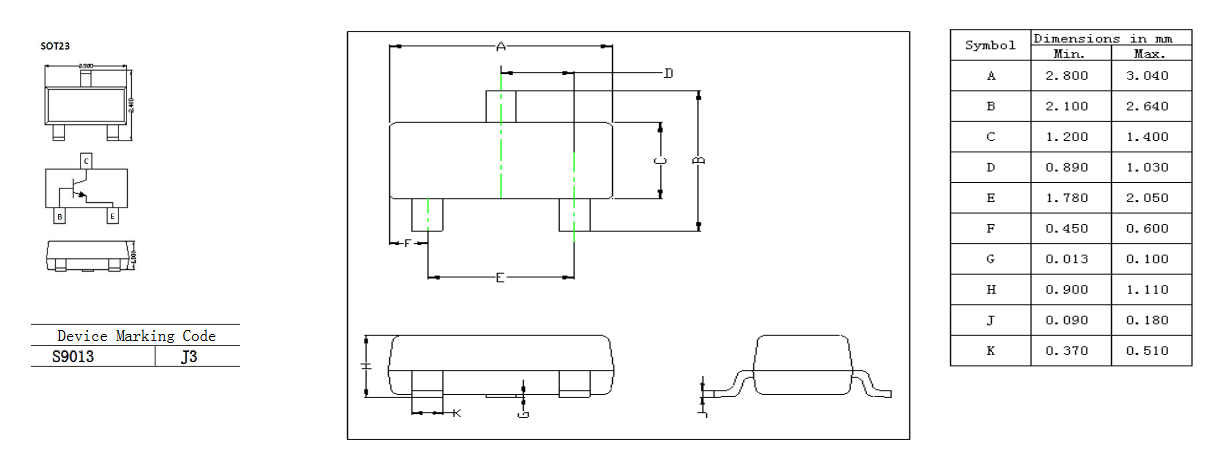

- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 46*25*24/30000
- Вес брутто
- 0.05
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Описание
- Транзистор биполярный NPN; 25 В; 0,5 А; hFE 40...400; SOT-23
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 40
- Коэффициент усиления hFE макс.
- 400
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 30 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 750 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
S9013 - биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 25 В, максимальный ток коллектора Ic max 0.5 А. Минимальный коэффициент усиления hFE 40. Граничная частота ft 150 МГц.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024750 шт43 000 шт
20243 000 шт927 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарS9013AMАрт. RU 124639 0,79 ₽30 000 шт по каталогу |  0,52 ₽22 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,74 ₽81 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,84 ₽70 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,54 ₽61 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | NPNСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Граничная частота ft, МГц | 150 | 190Отличается | 100Отличается | 100Отличается | 300Отличается |
| Коэффициент усиления hFE мин. | 40 | 40Совпадает | 100Отличается | 250Отличается | 50Отличается |
- 0,52 ₽22 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Граничная частота ft, МГц
- Текущий150Аналог190Отличается
- Коэффициент усиления hFE мин.
- Текущий40Аналог40Совпадает
- 0,74 ₽81 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Граничная частота ft, МГц
- Текущий150Аналог100Отличается
- Коэффициент усиления hFE мин.
- Текущий40Аналог100Отличается
- 0,84 ₽70 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Граничная частота ft, МГц
- Текущий150Аналог100Отличается
- Коэффициент усиления hFE мин.
- Текущий40Аналог250Отличается
- 0,54 ₽61 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Граничная частота ft, МГц
- Текущий150Аналог300Отличается
- Коэффициент усиления hFE мин.
- Текущий40Аналог50Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
