Datasheet BC817-16
Технические параметры, размеры и рекомендации производителя
BC817-16 CTK биполярный транзистор NPN
45 В, 0.5 А, SOT-23
- MPN
- BC817-16
- Бренд
- CTK
- Артикул RU
- 120772
Основные параметры
- Описание
- Транзистор биполярный NPN; 45 В; 0,5 А; hFE 100...250; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 45
- Максимальное напряжение КБ (Vcbo), В
- 50
- Максимальное напряжение ЭБ (Vebo), В
- 5
- Напряжение насыщения КЭ Vce(sat), В
- 0,7
81 000 шт в наличии0,74 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 45
- Максимальное напряжение КБ (Vcbo), В
- 50
- Максимальное напряжение ЭБ (Vebo), В
- 5
- Напряжение насыщения КЭ Vce(sat), В
- 0,7
- Максимальный постоянный ток коллектора, А
- 0,5
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Граничная частота ft, МГц
- 100

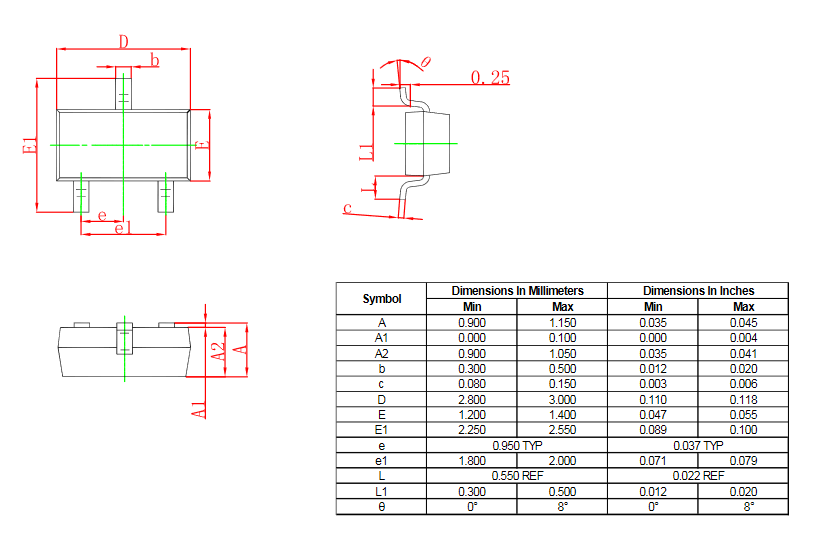

Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 43.5*43.5*23/90000
- Вес брутто
- 0.04
- Упаковка
- 3000
Другие параметры
- Описание
- Транзистор биполярный NPN; 45 В; 0,5 А; hFE 100...250; SOT-23
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 100
- Коэффициент усиления hFE макс.
- 250
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 81 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 0
- Документация
- Datasheet: 1
Описание
BC817-16 Биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 45 В, максимальный ток коллектора Ic max 0,5 А, минимальный коэффициент усиления по току hFE 100. Комплементарная пара: BC807-16
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано500 шт63 000 шт
03 000 шт2678 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBC817-16CTKАрт. RU 120772 0,74 ₽81 000 шт по каталогу |  0,84 ₽66 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,84 ₽70 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,70 ₽60 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров | 0,74 ₽26 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | PNPОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Коэффициент усиления hFE мин. | 100 | 160Отличается | 250Отличается | 200Отличается | 100Совпадает |
| Максимальное напряжение КЭ (Vceo), В | 45 | 45Совпадает | 45Совпадает | 45Совпадает | -45Отличается |
- 0,84 ₽66 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог160Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог45Совпадает
- 0,84 ₽70 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог250Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог45Совпадает
- 0,70 ₽60 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог200Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог45Совпадает
- 0,74 ₽26 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийNPNАналогPNPОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог100Совпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог-45Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
