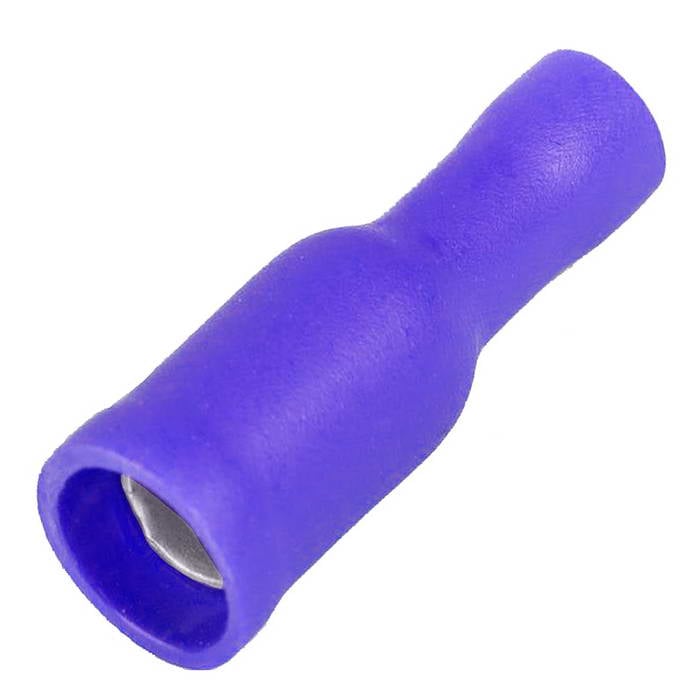

Разъемы штекерные изолированные «мама» в ПВХ корпусе КВТ

РШИ-М 2.5-4, до 400 В

Товар подлежит обязательной маркировке
MPN
РШИ-М 2.5-4
Бренд
КВТ
Артикул RU
114701

Основные параметры

Сечение провода
1,5...2,5 мм
Глубина
L - 24,7 мм
Назначение
монтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводов
Основные размеры
L - 24,7 мм; D - 3,9 мм;d1 - 2,3 мм
Тип
Разъем штекерный изолированный (гнездо) серии РШИ-М
Диапазон рабочих температур
(по стойкости изоляции) - до 75 °С
Все характеристики
Документация
2 800 шт в наличии4,61 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 24,7 мм
Основные размеры
L - 24,7 мм; D - 3,9 мм;d1 - 2,3 мм
Материал
контакт - латунь луженая; изоляция - ПВХ синего цвета

Условия эксплуатации

Диапазон рабочих температур
(по стойкости изоляции) - до 75 °С

Другие параметры

Сечение провода
1,5...2,5 мм
Назначение
монтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводов
Тип
Разъем штекерный изолированный (гнездо) серии РШИ-М

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

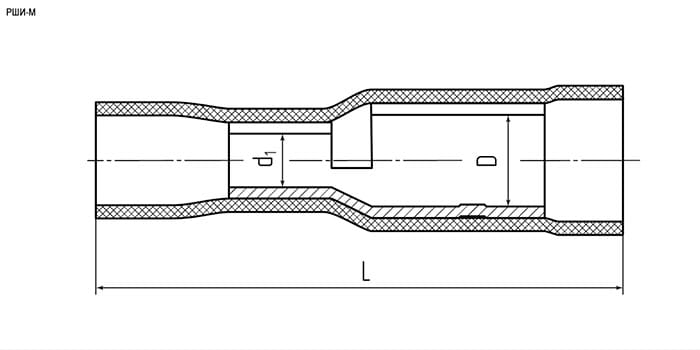

Миниатюра: Схема РШИ-М 2.5-4
IMAGE · Схема

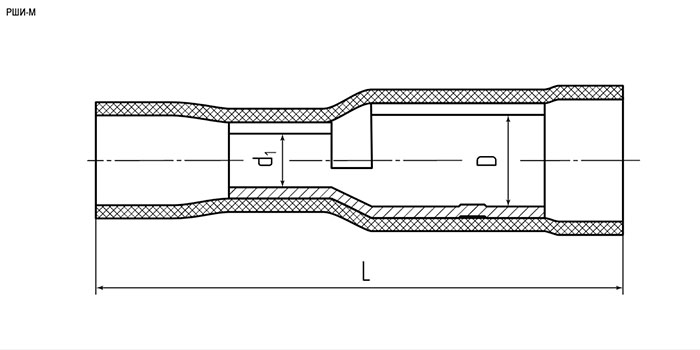

Схема РШИ-М 2.5-4

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 22.09.2026
Источник / остаток
Каталог RU Electronics · 2 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал разъема: латунь марки Л63 Покрытие разъема: электролитическое лужение Максимальное напряжение: 400 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт282 800 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарРШИ-М 2.5-4КВТАрт. RU 114701
4,61 ₽2 800 шт по каталогу
Параметрический вариантКВТРПИ-М 2.5-(6.3)Арт. RU 110955
3,75 ₽200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТРПИ-О 2.5-(6.3)Арт. RU 114696
6,14 ₽200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТРПИ-М 2.5-(4.8)Арт. RU 110954
2,83 ₽100 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТВРШИ-М(н) 1.5-4Арт. RU 114703
14,38 ₽50 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Назначениемонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовмонтаж быстроразъемных соединений многопроволочных гибких медных проводовОтличаетсямонтаж быстроразъемных соед-ний с доп. ответвлением многопроволочных медных проводовОтличаетсямонтаж быстроразъемных соединений многопроволочных гибких медных проводовОтличаетсямонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовСовпадает
Сечение провода1,5...2,5 мм1,5...2,5 ммСовпадает1,5...2,5 ммСовпадает1,5...2,5 ммСовпадает0,5...1,5 ммОтличается
ГлубинаL - 24,7 ммL - 21 ммОтличаетсяL - 21,5 ммОтличаетсяL - 19 ммОтличаетсяL - 23 ммОтличается
Основные размерыL - 24,7 мм; D - 3,9 мм;d1 - 2,3 ммконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 ммОтличаетсяконтакт - 6,3х0,8: L - 21,5 мм; L1 - 7,7 мм; l - 10 мм; B - 6,3 мм; S - 0,4 мм; d1 - 2,3 ммОтличаетсяконтакт - 4,8х0,8: L - 19; l - 10; B - 5,1; S - 0,4; d1 - 2,3 ммОтличаетсяL - 23 мм; D - 3,9 мм;d1 - 1,7 ммОтличается
Диапазон рабочих температур(по стойкости изоляции) - до 75 °С(по стойкости изоляции) - до 75 °ССовпадает(по стойкости изоляции) - до 75 °ССовпадает(по стойкости изоляции) - до 75 °ССовпадает(по стойкости изоляции) - до 105 °СОтличается
  • Параметрический вариантКВТРПИ-М 2.5-(6.3)Арт. RU 110955
    3,75 ₽200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог1,5...2,5 ммСовпадает
    Глубина
    ТекущийL - 24,7 ммАналогL - 21 ммОтличается
    Основные размеры
    ТекущийL - 24,7 мм; D - 3,9 мм;d1 - 2,3 ммАналогконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 75 °САналог(по стойкости изоляции) - до 75 °ССовпадает
    Открыть товар
  • Параметрический вариантКВТРПИ-О 2.5-(6.3)Арт. RU 114696
    6,14 ₽200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовАналогмонтаж быстроразъемных соед-ний с доп. ответвлением многопроволочных медных проводовОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог1,5...2,5 ммСовпадает
    Глубина
    ТекущийL - 24,7 ммАналогL - 21,5 ммОтличается
    Основные размеры
    ТекущийL - 24,7 мм; D - 3,9 мм;d1 - 2,3 ммАналогконтакт - 6,3х0,8: L - 21,5 мм; L1 - 7,7 мм; l - 10 мм; B - 6,3 мм; S - 0,4 мм; d1 - 2,3 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 75 °САналог(по стойкости изоляции) - до 75 °ССовпадает
    Открыть товар
  • Параметрический вариантКВТРПИ-М 2.5-(4.8)Арт. RU 110954
    2,83 ₽100 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог1,5...2,5 ммСовпадает
    Глубина
    ТекущийL - 24,7 ммАналогL - 19 ммОтличается
    Основные размеры
    ТекущийL - 24,7 мм; D - 3,9 мм;d1 - 2,3 ммАналогконтакт - 4,8х0,8: L - 19; l - 10; B - 5,1; S - 0,4; d1 - 2,3 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 75 °САналог(по стойкости изоляции) - до 75 °ССовпадает
    Открыть товар
  • Параметрический вариантКВТВРШИ-М(н) 1.5-4Арт. RU 114703
    14,38 ₽50 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовАналогмонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовСовпадает
    Сечение провода
    Текущий1,5...2,5 ммАналог0,5...1,5 ммОтличается
    Глубина
    ТекущийL - 24,7 ммАналогL - 23 ммОтличается
    Основные размеры
    ТекущийL - 24,7 мм; D - 3,9 мм;d1 - 2,3 ммАналогL - 23 мм; D - 3,9 мм;d1 - 1,7 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 75 °САналог(по стойкости изоляции) - до 105 °СОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
