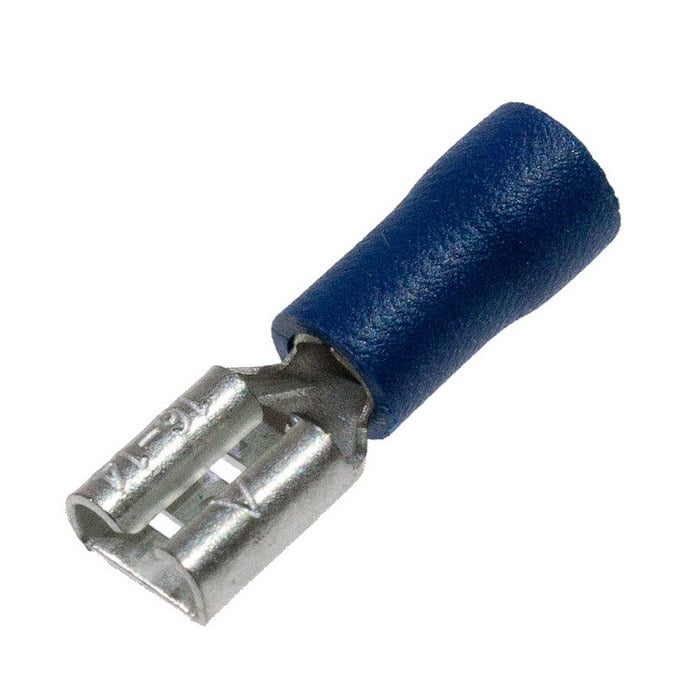

Разъемы плоские изолированные «мама» с ПВХ манжетой КВТ РПИ-М 2.5-(6.3)

до 400 В

Товар подлежит обязательной маркировке
MPN
РПИ-М 2.5-(6.3)
Бренд
КВТ
Артикул RU
110955

Основные параметры

Номинальный ток
15 А
Глубина
L - 21 мм
Сечение провода
1,5...2,5 мм
Назначение
монтаж быстроразъемных соединений многопроволочных гибких медных проводов
Основные размеры
контакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 мм
Тип
Разъем кабельный плоский изолированный (гнездо) серии РПИ-М
Все характеристики
Документация
200 шт в наличии3,75 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Номинальный ток
15 А

Монтаж и корпус

Глубина
L - 21 мм
Основные размеры
контакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 мм
Материал
контакт - латунь луженая; изоляция - ПВХ синего цвета

Условия эксплуатации

Диапазон рабочих температур
(по стойкости изоляции) - до 75 °С

Другие параметры

Сечение провода
1,5...2,5 мм
Назначение
монтаж быстроразъемных соединений многопроволочных гибких медных проводов
Тип
Разъем кабельный плоский изолированный (гнездо) серии РПИ-М

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

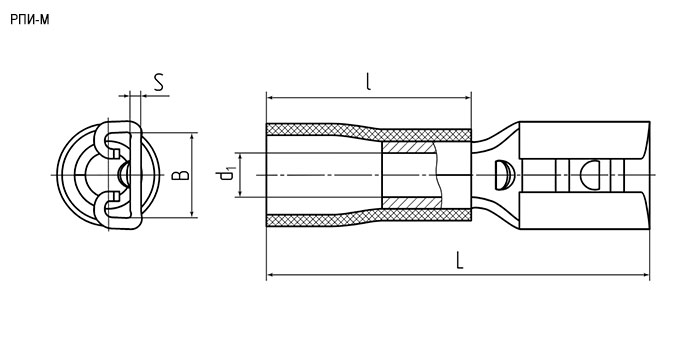

Миниатюра: Схема РПИ-М 2.5-(6.3)
IMAGE · Схема

Схема РПИ-М 2.5-(6.3)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 13.10.2026
Источник / остаток
Каталог RU Electronics · 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал разъема: латунь марки Л63 Покрытие разъема: электролитическое лужение Максимальное напряжение: 400 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано100 шт1100 шт
2026100 шт1100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарРПИ-М 2.5-(6.3)КВТАрт. RU 110955
3,75 ₽200 шт по каталогу
Аналог из источникаRUICHIFDD2-250 HST BlueАрт. RU 108166
4,40 ₽800 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIFDD2-250 blueАрт. RU 104243
2,24 ₽72 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIFDD2-250 redАрт. RU 104244
2,01 ₽50 000 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКВТРПИ-М 2.5-(4.8)Арт. RU 110954
2,83 ₽100 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Назначениемонтаж быстроразъемных соединений многопроволочных гибких медных проводов—Нет данных—Нет данных—Нет данныхмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
Номинальный ток15 А—Нет данных—Нет данных—Нет данных15 АСовпадает
ГлубинаL - 21 ммв сборе - 29,7 ммОтличаетсяв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличаетсяв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличаетсяL - 19 ммОтличается
Основные размерыконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 мм—Нет данных—Нет данных—Нет данныхконтакт - 4,8х0,8: L - 19; l - 10; B - 5,1; S - 0,4; d1 - 2,3 ммОтличается
Сечение провода1,5...2,5 мм—Нет данных—Нет данных—Нет данных1,5...2,5 ммСовпадает
  • Аналог из источникаRUICHIFDD2-250 HST BlueАрт. RU 108166
    4,40 ₽800 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий15 ААналог—Нет данных
    Глубина
    ТекущийL - 21 ммАналогв сборе - 29,7 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 ммАналог—Нет данных
    Сечение провода
    Текущий1,5...2,5 ммАналог—Нет данных
    Открыть товар
  • Аналог из источникаRUICHIFDD2-250 blueАрт. RU 104243
    2,24 ₽72 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий15 ААналог—Нет данных
    Глубина
    ТекущийL - 21 ммАналогв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 ммАналог—Нет данных
    Сечение провода
    Текущий1,5...2,5 ммАналог—Нет данных
    Открыть товар
  • Аналог из источникаRUICHIFDD2-250 redАрт. RU 104244
    2,01 ₽50 000 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий15 ААналог—Нет данных
    Глубина
    ТекущийL - 21 ммАналогв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 ммАналог—Нет данных
    Сечение провода
    Текущий1,5...2,5 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТРПИ-М 2.5-(4.8)Арт. RU 110954
    2,83 ₽100 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
    Номинальный ток
    Текущий15 ААналог15 АСовпадает
    Глубина
    ТекущийL - 21 ммАналогL - 19 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 21; l - 10; B - 6,6; S - 0,4; d1 - 2,3 ммАналогконтакт - 4,8х0,8: L - 19; l - 10; B - 5,1; S - 0,4; d1 - 2,3 ммОтличается
    Сечение провода
    Текущий1,5...2,5 ммАналог1,5...2,5 ммСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
