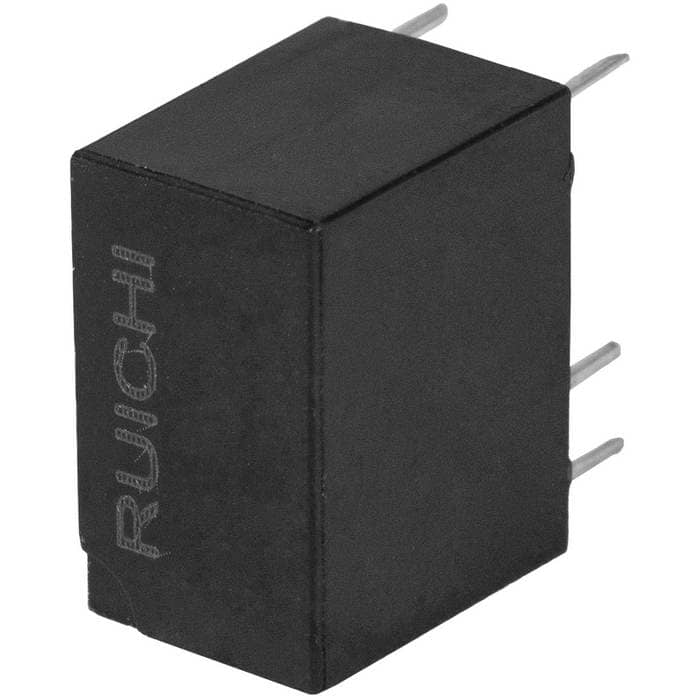

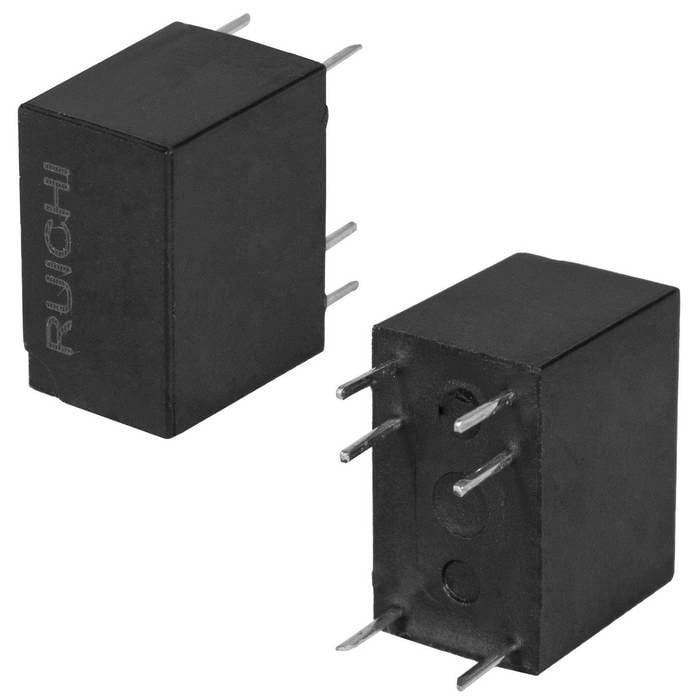

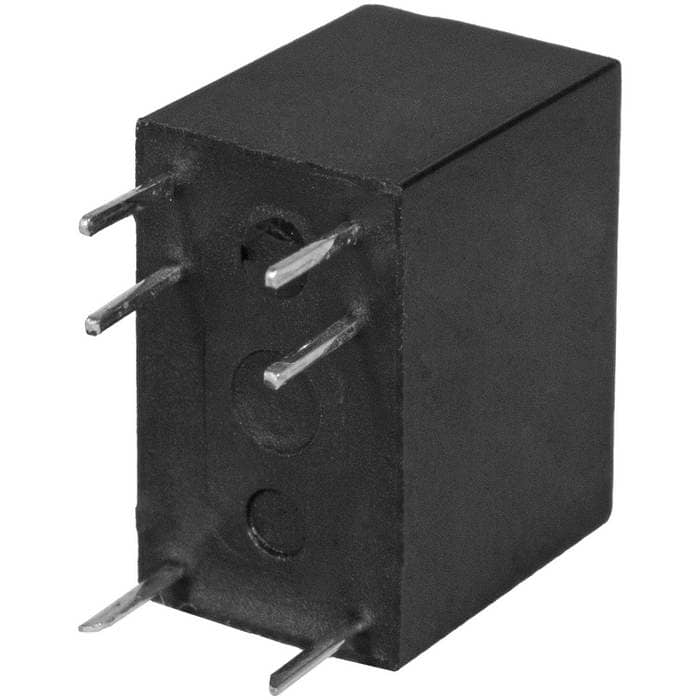

Электромагнитное реле RUICHI RHD23/012-1ZS 2A

SPDT

Товар подлежит обязательной маркировке
MPN
RHD23/012-1ZS 2A
Бренд
Ruichi
Артикул RU
116572

Основные параметры

Схема переключения
SPDT; form 1C
Номинальный ток, А
0,5 (125 VAC); 1 (30 VDC)
Номинальное напряжение катушки, В
12
Сопротивление катушки, Ом
720
Максимальный ток, А
2
Контактное сопротивление, мОм, не более
100
Все характеристики
Документация
200 шт в наличии38,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

20 параметров из источника

Электрические параметры

Сопротивление катушки, Ом
720
Максимальный ток, А
2
Контактное сопротивление, мОм, не более
100
Схема переключения
SPDT; form 1C
Количество циклов коммутации (электро), не менее
9х10(4)
Максимальная коммутируемая мощность
62,5 ВА/ 30 Вт
Коммутируемое напряжение, В
250/ 125 (AC)/ 30 (DC)
Номинальное напряжение катушки, В
12
Напряжение срабатывания, В
9,0
Напряжение отпускания, В
1,2
Номинальный ток, А
0,5 (125 VAC); 1 (30 VDC)

Монтаж и корпус

Материал корпуса
пластик
Глубина, мм
12,5
Ширина, мм
7,5
Высота, мм
10

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+90

Упаковка и вес

Вес брутто
2.72
Транспортная упаковка: размер/кол-во
34*30*27/500

Другие параметры

Вес, г
2,2
Тип
Реле электромагнитное серии RHD23

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема RHD23/012-1ZS 2A
IMAGE · Схема

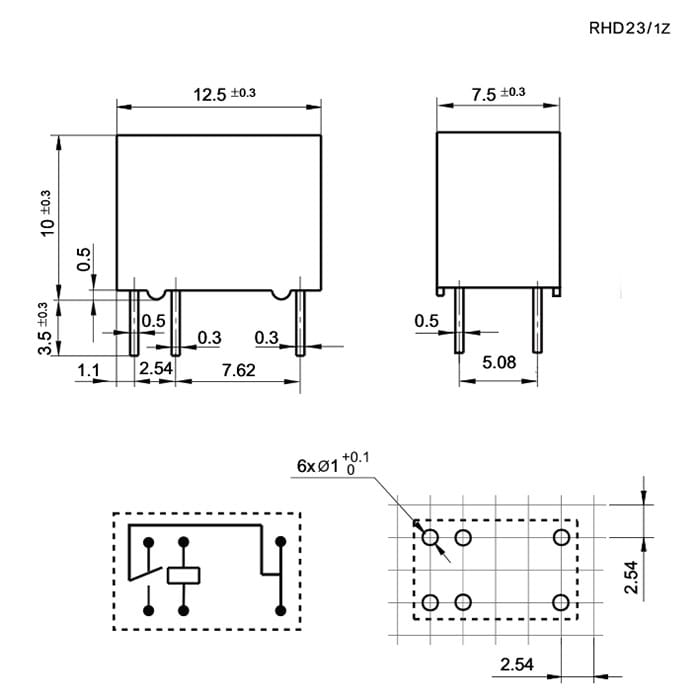

Схема RHD23/012-1ZS 2A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.08.2026
Источник / остаток
Каталог RU Electronics · 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2024

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт8200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарRHD23/012-1ZS 2ARUICHIАрт. RU 116572
38,00 ₽200 шт по каталогу
Параметрический вариантRUICHIT72 12VDC (843) 10AАрт. RU 59109
37,80 ₽680 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIT90 12VDC (832) 30AАрт. RU 59115
96,32 ₽Под заказ

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIRH33F/012-Z 5AАрт. RU 116568
63,61 ₽400 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHIR833H-1C-12VDC-SАрт. RU 116577
37,22 ₽3 300 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Схема переключенияSPDT; form 1CSPDT; form 1CСовпадаетSPDT; form 1CСовпадаетSPDT; form 1CСовпадаетSPDT; form 1CСовпадает
Материал корпусапластикпластикСовпадаетпластикСовпадает—Нет данных—Нет данных
Максимальный ток, А210Отличается30ОтличаетсяUL: NO 5/ NC 3 (250 VAC; 30 VDC)Отличается7 (250 VAC%; 30 VDC)/ 10 (125 VAC)Отличается
Номинальное напряжение катушки, В1212Совпадает12Совпадает12Совпадает12Совпадает
Сопротивление катушки, Ом720L (высокочувств.) - 400/ D (норм.) -320Отличается155Отличается—Нет данных—Нет данных
  • Параметрический вариантRUICHIT72 12VDC (843) 10AАрт. RU 59109
    37,80 ₽680 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
    Материал корпуса
    ТекущийпластикАналогпластикСовпадает
    Максимальный ток, А
    Текущий2Аналог10Отличается
    Номинальное напряжение катушки, В
    Текущий12Аналог12Совпадает
    Сопротивление катушки, Ом
    Текущий720АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
    Открыть товар
  • Параметрический вариантRUICHIT90 12VDC (832) 30AАрт. RU 59115
    96,32 ₽Под заказ

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
    Материал корпуса
    ТекущийпластикАналогпластикСовпадает
    Максимальный ток, А
    Текущий2Аналог30Отличается
    Номинальное напряжение катушки, В
    Текущий12Аналог12Совпадает
    Сопротивление катушки, Ом
    Текущий720Аналог155Отличается
    Открыть товар
  • Параметрический вариантRUICHIRH33F/012-Z 5AАрт. RU 116568
    63,61 ₽400 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
    Материал корпуса
    ТекущийпластикАналог—Нет данных
    Максимальный ток, А
    Текущий2АналогUL: NO 5/ NC 3 (250 VAC; 30 VDC)Отличается
    Номинальное напряжение катушки, В
    Текущий12Аналог12Совпадает
    Сопротивление катушки, Ом
    Текущий720Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIR833H-1C-12VDC-SАрт. RU 116577
    37,22 ₽3 300 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
    Материал корпуса
    ТекущийпластикАналог—Нет данных
    Максимальный ток, А
    Текущий2Аналог7 (250 VAC%; 30 VDC)/ 10 (125 VAC)Отличается
    Номинальное напряжение катушки, В
    Текущий12Аналог12Совпадает
    Сопротивление катушки, Ом
    Текущий720Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
