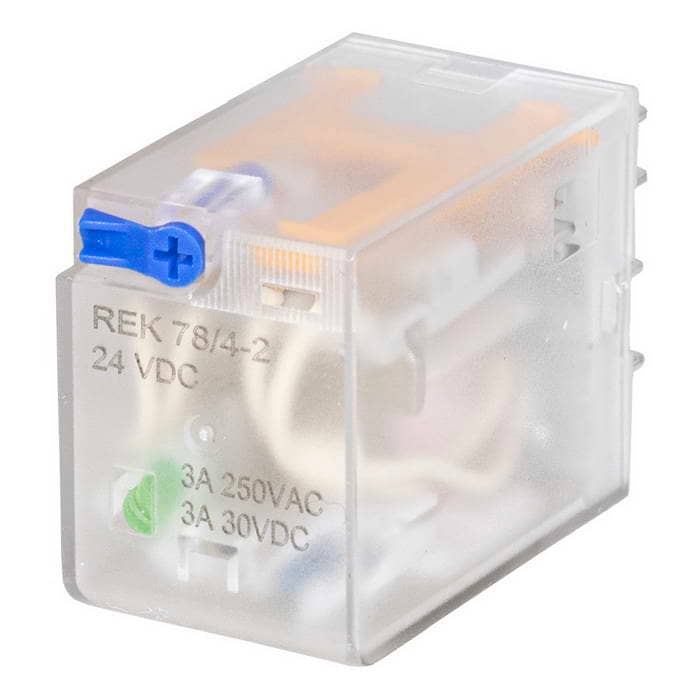

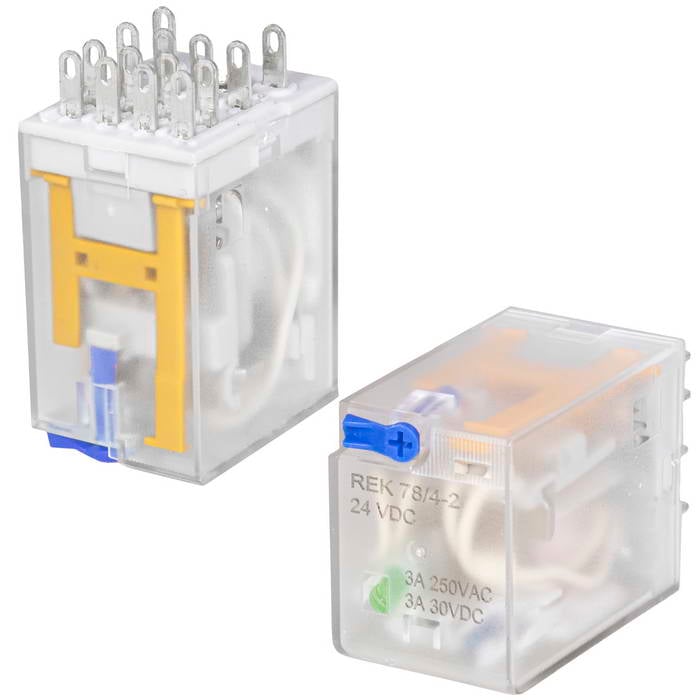

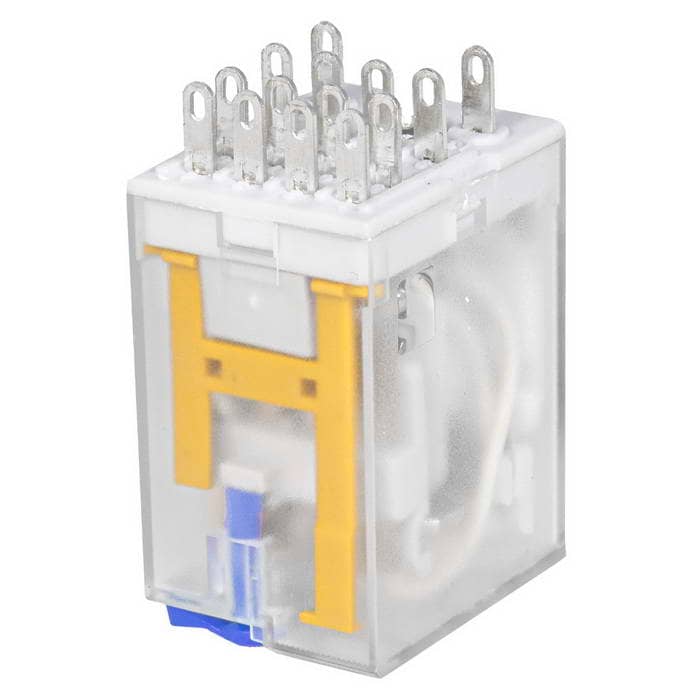

Электромагнитное реле RUICHI REK 78/4-2

4PDT, 4C, 24 В, 3 А, 0.9 Вт, 50 мОм, -25...+55 °C, пластик, крышка съемная

Товар подлежит обязательной маркировке
MPN
REK 78/4-2
Бренд
Ruichi
Артикул RU
118004

Основные параметры

Схема переключения
4PDT; form 4C
Номинальное напряжение катушки, В
24 DC
Максимальный ток, А
3 (240 VAC; 28 VDC)
Контактное сопротивление, мОм, не более
50
Мощность
катушки - 0,9 Вт
Вес, г
38
Все характеристики
Документация
50 шт в наличии141,75 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальный ток, А
3 (240 VAC; 28 VDC)
Контактное сопротивление, мОм, не более
50
Мощность
катушки - 0,9 Вт
Схема переключения
4PDT; form 4C
Коммутируемое напряжение, В
240 (AC)/ 28 (DC)
Диэлектрическая прочность, В
между откр. контактами - 1200 VAC, 1 мин.
Номинальное напряжение катушки, В
24 DC

Монтаж и корпус

Материал корпуса
пластик, крышка съемная
Глубина, мм
27,3
Ширина, мм
21
Высота, мм
35,2

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+55

Упаковка и вес

Вес брутто
34.07
Транспортная упаковка: размер/кол-во
44*30.5*30/150

Другие параметры

Вес, г
38
Тип
Реле электромагнитное серии REK78

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

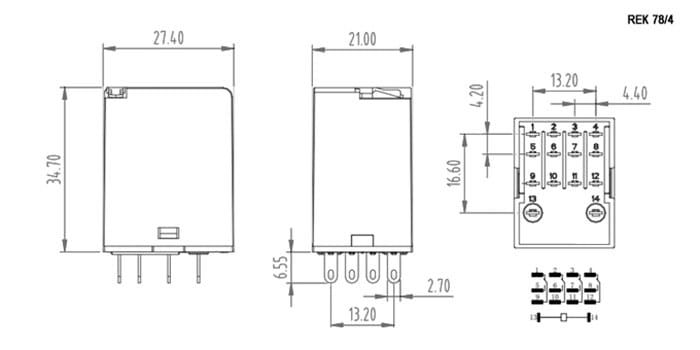

Миниатюра: Схема REK 78/4-2
IMAGE · Схема

Схема REK 78/4-2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 50 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Электромагнитное реле RUICHI REK 78/4-2, 4PDT, 4C, 24 В, 3 А, 0.9 Вт, 50 мОм, -25...+55 °C, пластик, крышка съемная - устройство, предназначенное для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт150 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарREK 78/4-2RUICHIАрт. RU 118004
141,75 ₽50 шт по каталогу
Параметрический вариантRUICHIREK 77/4-2Арт. RU 117995
99,00 ₽35 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIREK 77/4-3Арт. RU 118005
99,00 ₽77 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIREK 78/3-2Арт. RU 118001
186,15 ₽25 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIREK 78/3-3Арт. RU 118000
180,00 ₽35 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключения4PDT; form 4C4PDT; form 4CСовпадает4PDT; form 4CСовпадает3PDT; form 3CОтличается3PDT; form 3CОтличается
Материал корпусапластик, крышка съемнаяпластик, крышка съемнаяСовпадаетпластик, крышка съемнаяСовпадаетпластик, крышка съемнаяСовпадаетпластик, крышка съемнаяСовпадает
Номинальное напряжение катушки, В24 DC24 DCСовпадает12 DCОтличается24 DCСовпадает12 DCОтличается
Максимальный ток, А3 (240 VAC; 28 VDC)3 (240 VAC; 28 VDC)Совпадает3 (240 VAC; 28 VDC)Совпадает5 (240 VAC; 28 VDC)Отличается5 (240 VAC; 28 VDC)Отличается
Коммутируемое напряжение, В240 (AC)/ 28 (DC)240 (AC)/ 28 (DC)Совпадает240 (AC)/ 28 (DC)Совпадает240 (AC)/ 28 (DC)Совпадает240 (AC)/ 28 (DC)Совпадает
  • Параметрический вариантRUICHIREK 77/4-2Арт. RU 117995
    99,00 ₽35 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог4PDT; form 4CСовпадает
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий24 DCАналог24 DCСовпадает
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог3 (240 VAC; 28 VDC)Совпадает
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIREK 77/4-3Арт. RU 118005
    99,00 ₽77 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог4PDT; form 4CСовпадает
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий24 DCАналог12 DCОтличается
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог3 (240 VAC; 28 VDC)Совпадает
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIREK 78/3-2Арт. RU 118001
    186,15 ₽25 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог3PDT; form 3CОтличается
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий24 DCАналог24 DCСовпадает
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог5 (240 VAC; 28 VDC)Отличается
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIREK 78/3-3Арт. RU 118000
    180,00 ₽35 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог3PDT; form 3CОтличается
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий24 DCАналог12 DCОтличается
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог5 (240 VAC; 28 VDC)Отличается
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
