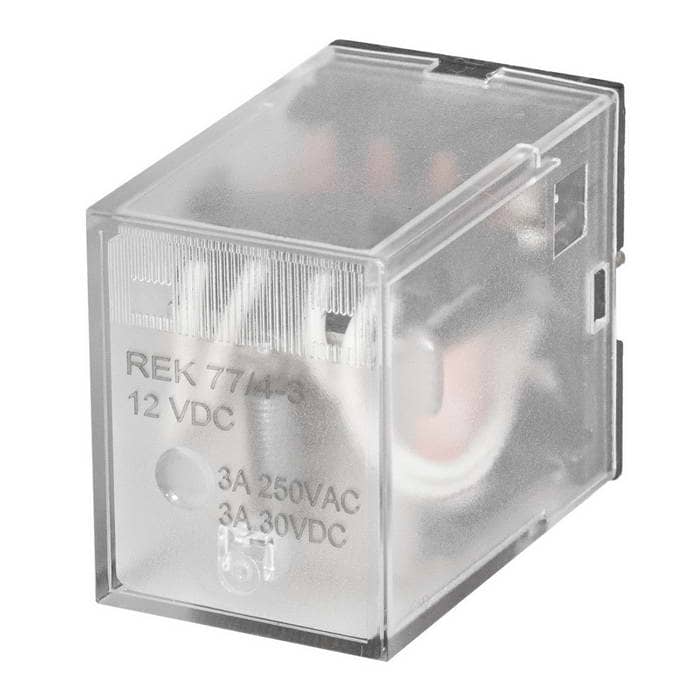

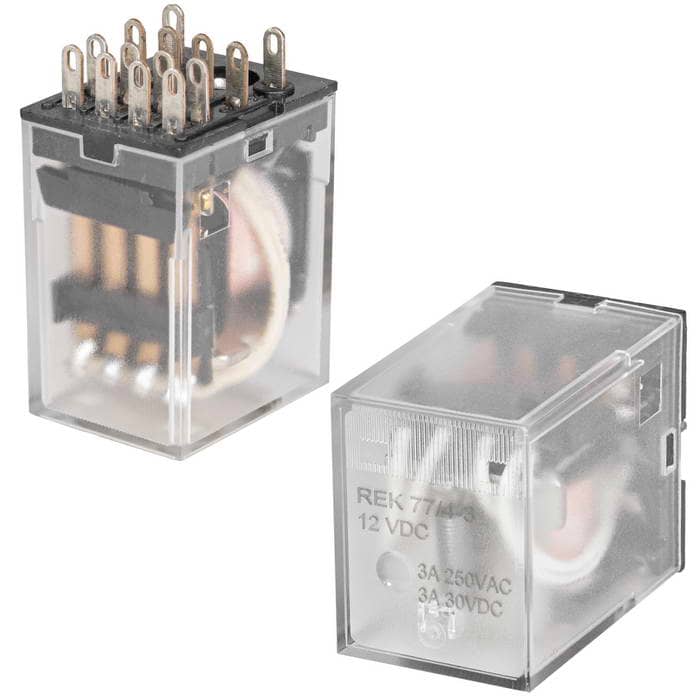

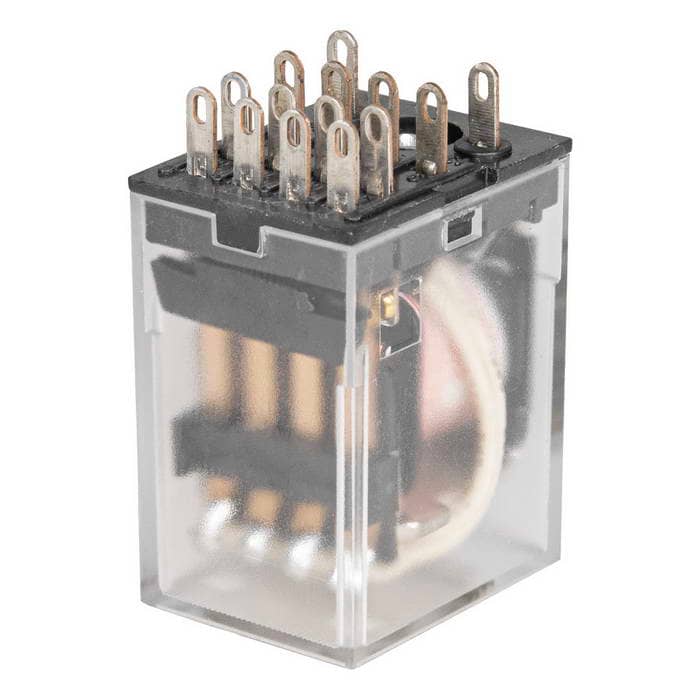

Электромагнитное реле RUICHI REK 77/4-3

4PDT, 4C, 12 В, 3 А, 0.9 Вт, 100 мОм, -25...+55 °C, пластик, крышка съемная

Товар подлежит обязательной маркировке
MPN
REK 77/4-3
Бренд
Ruichi
Артикул RU
118005

Основные параметры

Схема переключения
4PDT; form 4C
Номинальное напряжение катушки, В
12 DC
Максимальный ток, А
3 (240 VAC; 28 VDC)
Контактное сопротивление, мОм, не более
100
Мощность
катушки - 0,9 Вт
Вес, г
40
Все характеристики
Документация
77 шт в наличии99,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Максимальный ток, А
3 (240 VAC; 28 VDC)
Контактное сопротивление, мОм, не более
100
Мощность
катушки - 0,9 Вт
Схема переключения
4PDT; form 4C
Коммутируемое напряжение, В
240 (AC)/ 28 (DC)
Номинальное напряжение катушки, В
12 DC

Монтаж и корпус

Материал корпуса
пластик, крышка съемная
Глубина, мм
27,3
Ширина, мм
21
Высота, мм
35,2

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+55

Упаковка и вес

Вес брутто
33.93
Транспортная упаковка: размер/кол-во
44*30.5*36/150

Другие параметры

Вес, г
40
Тип
Реле электромагнитное серии REK77

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема REK 77/4-3
IMAGE · Схема

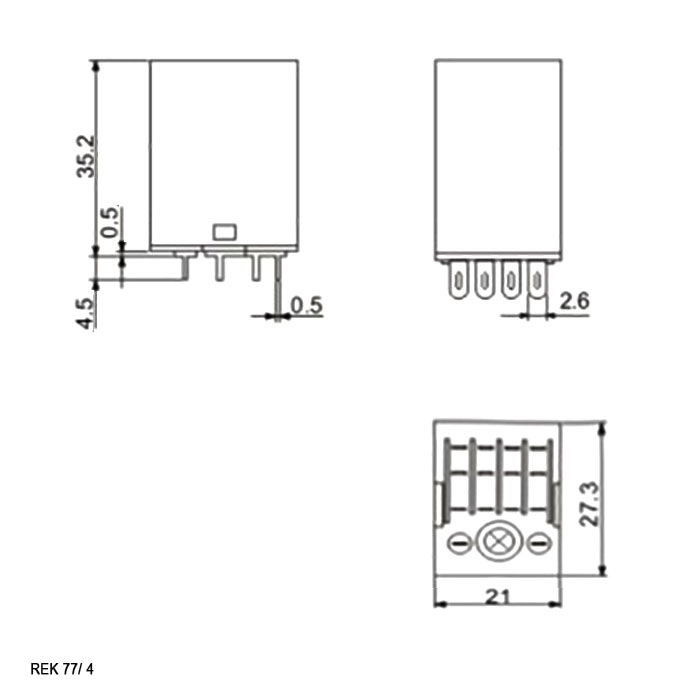

Схема REK 77/4-3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 77 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
11 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Электромагнитное реле RUICHI REK 77/4-3, 4PDT, 4C, 12 В, 3 А, 0.9 Вт, 100 мОм, -25...+55 °C, пластик, крышка съемная - устройство, предназначенное для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202211 шт777 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарREK 77/4-3RUICHIАрт. RU 118005
99,00 ₽77 шт по каталогу
Параметрический вариантRUICHIREK 77/4-2Арт. RU 117995
99,00 ₽35 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIREK 78/4-2Арт. RU 118004
141,75 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIREK 77/3-3Арт. RU 117997
99,00 ₽50 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIREK 78/3-3Арт. RU 118000
180,00 ₽35 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключения4PDT; form 4C4PDT; form 4CСовпадает4PDT; form 4CСовпадает3PDT; form 3CОтличается3PDT; form 3CОтличается
Материал корпусапластик, крышка съемнаяпластик, крышка съемнаяСовпадаетпластик, крышка съемнаяСовпадаетпластик, крышка съемнаяСовпадаетпластик, крышка съемнаяСовпадает
Номинальное напряжение катушки, В12 DC24 DCОтличается24 DCОтличается12 DCСовпадает12 DCСовпадает
Максимальный ток, А3 (240 VAC; 28 VDC)3 (240 VAC; 28 VDC)Совпадает3 (240 VAC; 28 VDC)Совпадает5 (240 VAC; 28 VDC)Отличается5 (240 VAC; 28 VDC)Отличается
Коммутируемое напряжение, В240 (AC)/ 28 (DC)240 (AC)/ 28 (DC)Совпадает240 (AC)/ 28 (DC)Совпадает240 (AC)/ 28 (DC)Совпадает240 (AC)/ 28 (DC)Совпадает
  • Параметрический вариантRUICHIREK 77/4-2Арт. RU 117995
    99,00 ₽35 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог4PDT; form 4CСовпадает
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий12 DCАналог24 DCОтличается
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог3 (240 VAC; 28 VDC)Совпадает
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIREK 78/4-2Арт. RU 118004
    141,75 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог4PDT; form 4CСовпадает
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий12 DCАналог24 DCОтличается
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог3 (240 VAC; 28 VDC)Совпадает
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIREK 77/3-3Арт. RU 117997
    99,00 ₽50 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог3PDT; form 3CОтличается
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий12 DCАналог12 DCСовпадает
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог5 (240 VAC; 28 VDC)Отличается
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIREK 78/3-3Арт. RU 118000
    180,00 ₽35 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    Текущий4PDT; form 4CАналог3PDT; form 3CОтличается
    Материал корпуса
    Текущийпластик, крышка съемнаяАналогпластик, крышка съемнаяСовпадает
    Номинальное напряжение катушки, В
    Текущий12 DCАналог12 DCСовпадает
    Максимальный ток, А
    Текущий3 (240 VAC; 28 VDC)Аналог5 (240 VAC; 28 VDC)Отличается
    Коммутируемое напряжение, В
    Текущий240 (AC)/ 28 (DC)Аналог240 (AC)/ 28 (DC)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
