Datasheet RCL371-4-8-6
Технические параметры, размеры и рекомендации производителя

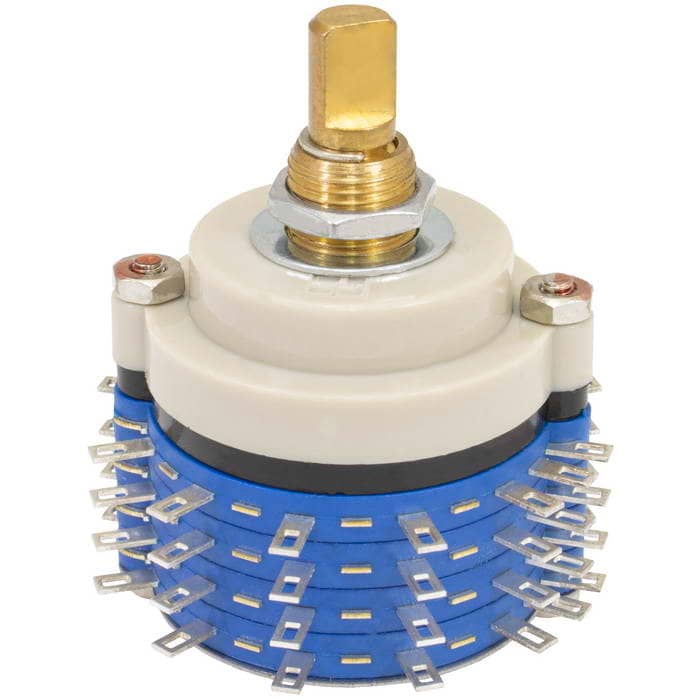

Галетный переключатель RUICHI RCL371-4-8-6
6 положений, 4 секции, 8 контакных полюса, угол поворота 30°, 0.3 А, 30 В, 20 мОм, длина вала 16 мм
- MPN
- RCL371-4-8-6
- Бренд
- Ruichi
- Артикул RU
- 57544
Основные параметры
- Номинальный ток
- 0.3 А
- Номинальное напряжение
- 30 (DC) В
- Количество циклов коммутации (электро), не менее
- 10000
- Глубина
- 43,5 (корпус+вал) мм
- Тип переключателя
- галетный серии RCL371
- Количество положений
- 6
395 шт в наличии425,54 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 10000
- Номинальный ток
- 0.3 А
- Номинальное напряжение
- 30 (DC) В
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 500 МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Глубина
- 43,5 (корпус+вал) мм
- Диаметр корпуса
- Ф29 мм
- Размер установочного отверстия
- Ф9 мм
- Количество контактных групп
- (полюсов) - 8
- Диаметр вала
- 6 мм
Условия эксплуатации
- Диапазон рабочих температур
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 47.75
- Транспортная упаковка: размер/кол-во
- 42.2*25.4*30/120
Другие параметры
- Тип переключателя
- галетный серии RCL371
- Количество положений
- 6
- Количество секций
- 4
- Тип вала
- F, длина L=16 мм
Документация и схема
Условия поставки
Обновлено 19.08.2026- Источник / остаток
- Каталог RU Electronics · 395 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 160 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Галетный переключатель RUICHI RCL371-4-8-6, 6 положений, 4 секции, 8 контакных полюса, угол поворота 30°, 0.3 А, 30 В, 20 мОм, длина вала 16 мм устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт47235 шт
2026160 шт1160 шт
