Datasheet RCL371-1-4-3
Технические параметры, размеры и рекомендации производителя
Галетные переключатели

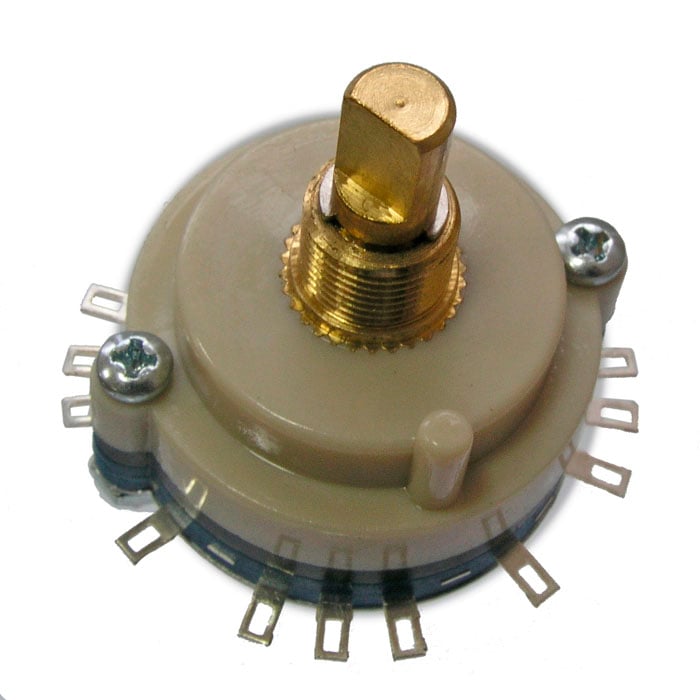

Галетный переключатель RUICHI RCL371-1-4-3, 3 положения, угол поворота 30°, 0.3 А, 30 В, 20 мОм, длина вала 16 мм
Галетный переключатель RUICHI RCL371-1-4-3, 3 положения, угол поворота 30°, 0.3 А, 30 В, 20 мОм, длина вала 16 мм
- MPN
- RCL371-1-4-3
- Бренд
- Ruichi
- Артикул RU
- 57528
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ268,35 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Количество циклов коммутации (электро), не менее
- 10000
- Вес брутто
- 27.90
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/500
- Номинальный ток
- 0.3 А
- Тип переключателя
- галетный серии RCL371
- Количество положений
- 3
- Угол поворота
- 30 °
- Номинальное напряжение
- 30 (DC) В
- Диаметр корпуса
- Ф29 мм
- Размер установочного отверстия
- Ф9 мм
- Количество секций
- 1
- Контактное сопротивление, не более
- 20 мОм
- Тип вала
- F, длина L=16 мм
- Сопротивление изоляции, не менее
- 500 МОм
- Количество контактных групп
- (полюсов) - 4
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Диаметр вала
- 6 мм
- Диапазон рабочих температур
- -20...+70 °С
Описание
Галетный переключатель RUICHI RCL371-1-4-3, 3 положения, угол поворота 30°, 0.3 А, 30 В, 20 мОм, длина вала 16 мм устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRCL371-1-4-3RUICHIАрт. RU 57528 268,35 ₽Под заказ |  286,26 ₽180 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  300,66 ₽251 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  284,06 ₽150 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  319,16 ₽460 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса | Ф29 мм | Ф29 ммСовпадает | Ф29 ммСовпадает | Ф29 ммСовпадает | Ф29 ммСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальное напряжение | 30 (DC) В | 30 (DC) ВСовпадает | 30 (DC) ВСовпадает | 30 (DC) ВСовпадает | 30 (DC) ВСовпадает |
| Номинальный ток | 0.3 А | 0.3 АСовпадает | 0.3 АСовпадает | 0.3 АСовпадает | 0.3 АСовпадает |
| Сопротивление изоляции, не менее | 500 МОм | 500 МОмСовпадает | 500 МОмСовпадает | 500 МОмСовпадает | 500 МОмСовпадает |
- 286,26 ₽180 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Диаметр корпуса
- ТекущийФ29 ммАналогФ29 ммСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий30 (DC) ВАналог30 (DC) ВСовпадает
- Номинальный ток
- Текущий0.3 ААналог0.3 АСовпадает
- Сопротивление изоляции, не менее
- Текущий500 МОмАналог500 МОмСовпадает
- 300,66 ₽251 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Диаметр корпуса
- ТекущийФ29 ммАналогФ29 ммСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий30 (DC) ВАналог30 (DC) ВСовпадает
- Номинальный ток
- Текущий0.3 ААналог0.3 АСовпадает
- Сопротивление изоляции, не менее
- Текущий500 МОмАналог500 МОмСовпадает
- 284,06 ₽150 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Диаметр корпуса
- ТекущийФ29 ммАналогФ29 ммСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий30 (DC) ВАналог30 (DC) ВСовпадает
- Номинальный ток
- Текущий0.3 ААналог0.3 АСовпадает
- Сопротивление изоляции, не менее
- Текущий500 МОмАналог500 МОмСовпадает
- 319,16 ₽460 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Диаметр корпуса
- ТекущийФ29 ммАналогФ29 ммСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий30 (DC) ВАналог30 (DC) ВСовпадает
- Номинальный ток
- Текущий0.3 ААналог0.3 АСовпадает
- Сопротивление изоляции, не менее
- Текущий500 МОмАналог500 МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
