Datasheet RCL371-2-4-6
Технические параметры, размеры и рекомендации производителя

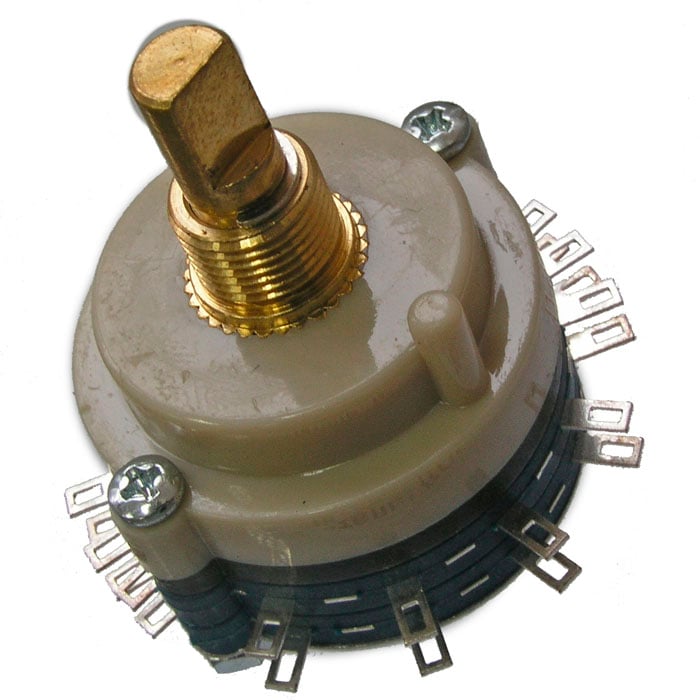

Галетный переключатель RUICHI RCL371-2-4-6
- MPN
- RCL371-2-4-6
- Бренд
- Ruichi
- Артикул RU
- 57532
Основные параметры
- Номинальный ток
- 0.5 А
- Номинальное напряжение
- 30 (DC) В
- Количество циклов коммутации (электро), не менее
- 10000
- Тип переключателя
- галетный серии RCL371
- Количество положений
- 6
- Угол поворота
- 30 °
30 шт в наличии294,54 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 10000
- Номинальный ток
- 0.5 А
- Номинальное напряжение
- 30 (DC) В
- Контактное сопротивление, не более
- 25 мОм
- Сопротивление изоляции, не менее
- 100 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Диаметр корпуса
- Ф29 мм
- Размер установочного отверстия
- Ф9 мм
- Количество контактных групп
- (полюсов) - 4
- Диаметр вала
- 6 мм
Условия эксплуатации
- Диапазон рабочих температур
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 37.50
- Транспортная упаковка: размер/кол-во
- 25.4*22*29.5/100
Другие параметры
- Тип переключателя
- галетный серии RCL371
- Количество положений
- 6
- Угол поворота
- 30 °
- Количество секций
- 2
- Тип вала
- F, длина L=8 мм

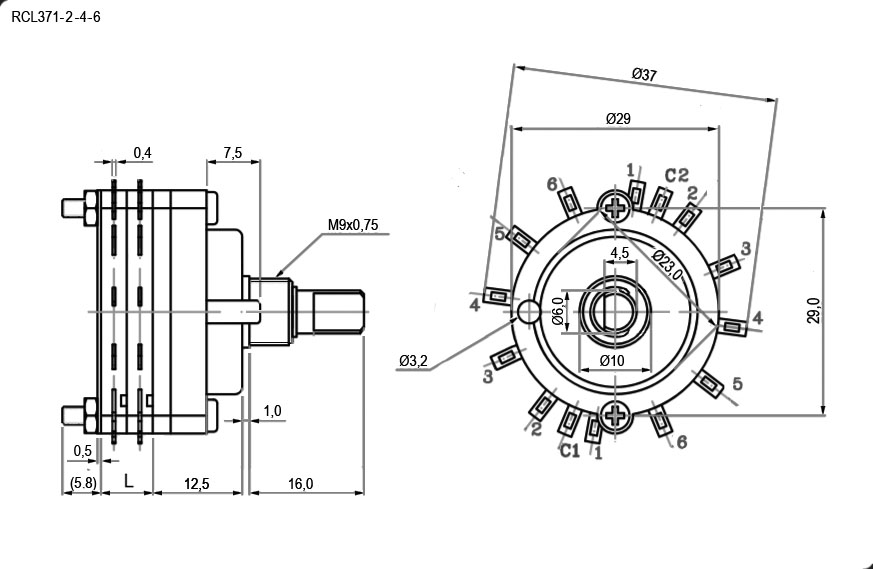

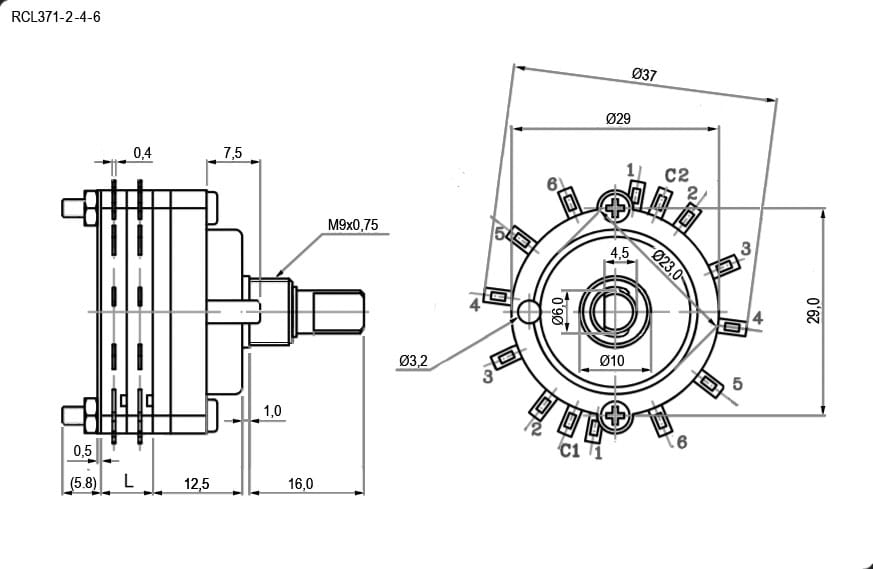

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 30 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Галетные переключатели устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта ( контактов), расположенного на роторе.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт1530 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRCL371-2-4-6RUICHIАрт. RU 57532 294,54 ₽30 шт по каталогу |  368,34 ₽15 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  283,34 ₽2 130 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  324,42 ₽245 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  454,62 ₽90 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса | Ф29 мм | Ф29 ммСовпадает | Ф29 ммСовпадает | Ф29 ммСовпадает | Ф29 ммСовпадает |
| Контактное сопротивление, не более | 25 мОм | 25 мОмСовпадает | 25 мОмСовпадает | 25 мОмСовпадает | 25 мОмСовпадает |
| Номинальное напряжение | 30 (DC) В | 30 (DC) ВСовпадает | 30 (DC) ВСовпадает | 30 (DC) ВСовпадает | 30 (DC) ВСовпадает |
| Номинальный ток | 0.5 А | 0.5 АСовпадает | 0.5 АСовпадает | 0.5 АСовпадает | 0.5 АСовпадает |
| Сопротивление изоляции, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
