Datasheet RCL371-1-1-12
Технические параметры, размеры и рекомендации производителя

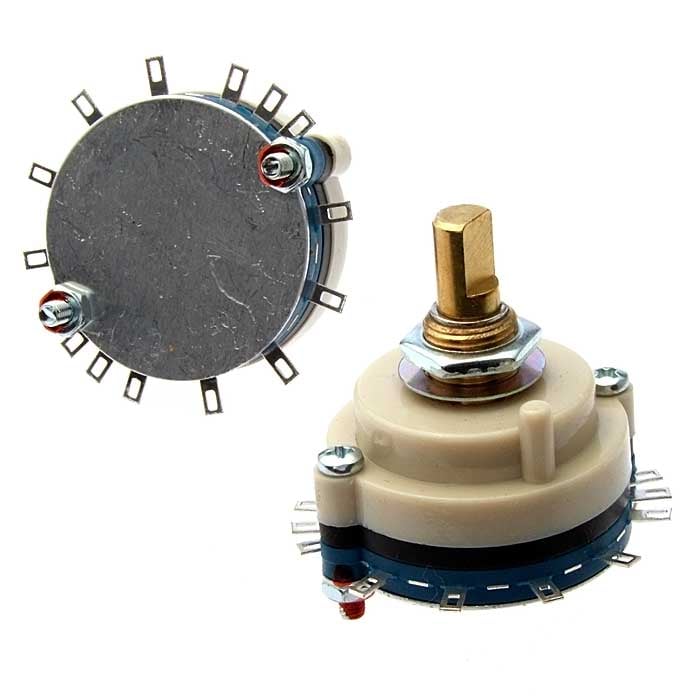

Галетный переключатель RUICHI RCL371-1-1-12
12 положений, угол поворота 30°, 0.5 А, 30 В, 25 мОм, длина вала 9 мм
- MPN
- RCL371-1-1-12
- Бренд
- Ruichi
- Артикул RU
- 57524
Основные параметры
- Номинальный ток
- 0.5 А
- Номинальное напряжение
- 30 (DC) В
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный угол поворота
- 360
- Глубина
- 32,6 (корпус - вал)
- Тип переключателя
- галетный серии RCL371
2 130 шт в наличии283,34 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 10000
- Номинальный ток
- 0.5 А
- Номинальное напряжение
- 30 (DC) В
- Контактное сопротивление, не более
- 25 мОм
- Сопротивление изоляции, не менее
- 100 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Глубина
- 32,6 (корпус - вал)
- Диаметр корпуса
- Ф29 мм
- Размер установочного отверстия
- Ф9 мм
- Количество контактных групп
- (полюсов) - 1
- Диаметр вала
- 6 мм
Условия эксплуатации
- Диапазон рабочих температур
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 30.70
- Транспортная упаковка: размер/кол-во
- 25.4*22*29.5/80
Другие параметры
- Максимальный угол поворота
- 360
- Тип переключателя
- галетный серии RCL371
- Количество положений
- 12
- Угол поворота
- 30 °
- Дополнительно
- с фиксацией
- Количество секций
- 1
- Тип вала
- F, длина L=9 мм

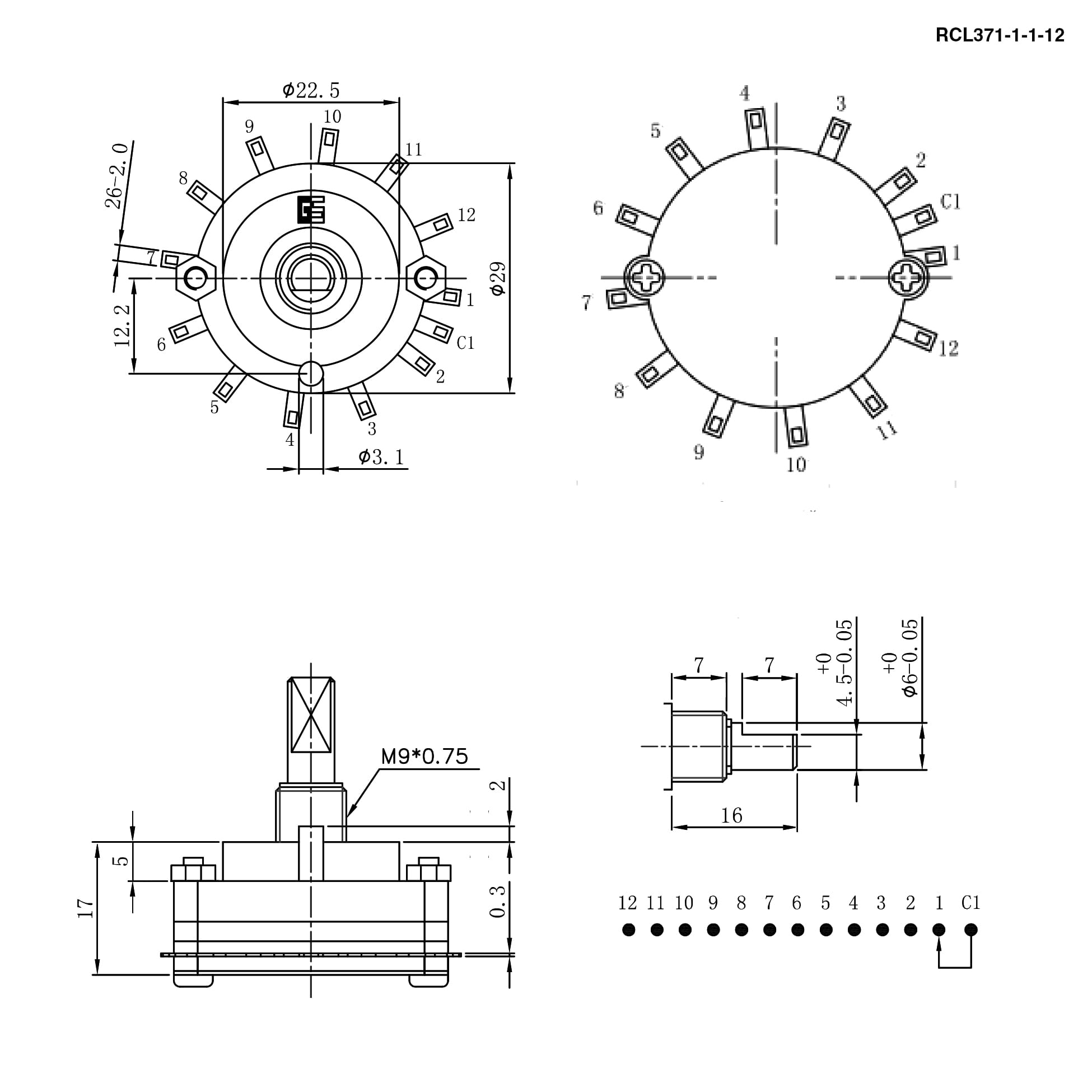

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 2 130 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 / 60 / 240 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Галетный переключатель RUICHI RCL371-1-1-12, 12 положений, угол поворота 30°, 0.5 А, 30 В, 25 мОм, длина вала 9 мм устанавливают так, чтобы увеличение регулируемых величин происходило при движении по часовой стрелке, а уменьшение - при движении против часовой стрелки. Такой способ монтажа схемы уменьшает возможность ошибок. Галетные переключатели являются наиболее распространенными поворотными переключателями. Число положений ручки управления соответствует числу контактов в секторе перемещения контакта (контактов), расположенного на роторе.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт1530 шт
202560 шт3180 шт
2025240 шт81 920 шт
