Datasheet R16-503AD-Y Lock
Технические параметры, размеры и рекомендации производителя
Кнопочные переключатели

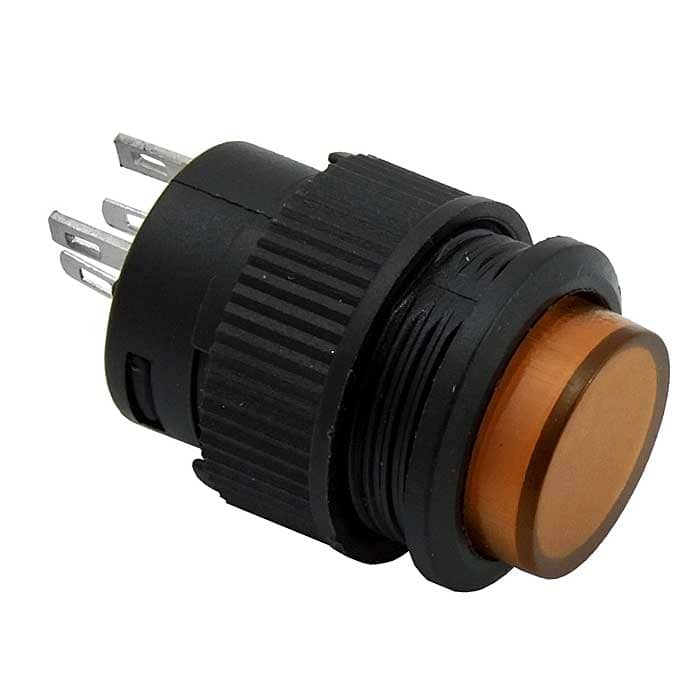

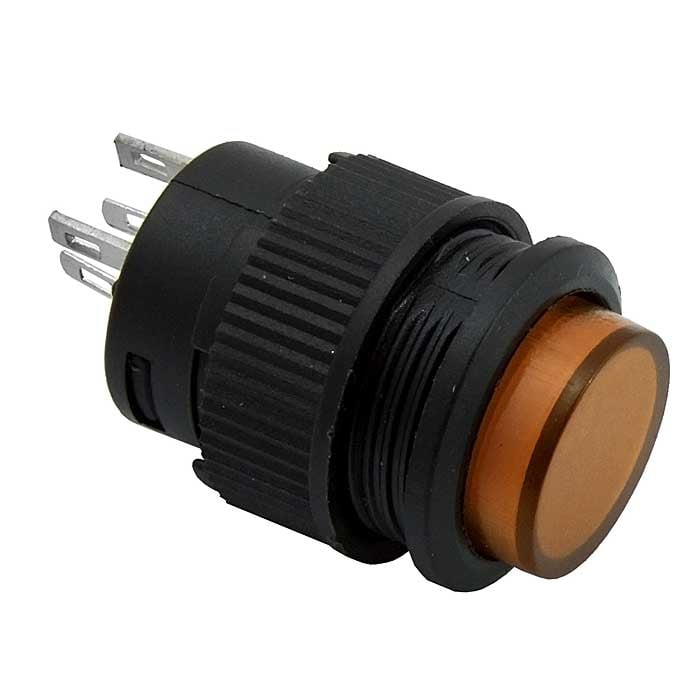

Кнопочный переключатель RUICHI R16-503AD-Y с замком
Кнопочный переключатель RUICHI R16-503AD-Y с замком
- MPN
- R16-503AD-Y Lock
- Бренд
- Ruichi
- Артикул RU
- 83049
- Каталог обновлён
- 02.08.2026
- Источник / остаток
- Каталог RU Electronics · 420 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
420 шт в наличии43,74 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Цвет: толкатель/ корпус
- желтый, Ф12,7 мм
- Наличие и тип подсветки
- LED, 3 В (DC)
- Вес брутто
- 6.20
- Транспортная упаковка: размер/кол-во
- 40.5*27*20.5/1000
- Глубина
- 29,7* - возможно изменение габарита мм
- Максимальный ток
- 3 А
- Диаметр корпуса
- ф17,8 мм
- Размер установочного отверстия
- Ф16 мм
- Коммутируемое напряжение
- 250 (AC) В
- Схема переключения
- OFF - ON (SPST)
- Контактное сопротивление, не более
- 50 мОм
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2P + 2L (подсветка)
- Количество циклов коммутации (электро), не менее
- 10000 раз
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип
- Переключатель кнопочный серии R16-503AD
- Диапазон рабочих температур
- -25 ...+85 °С
- Материал корпуса
- PA66
Описание
Кнопочный переключатель RUICHI R16-503AD-Y с замком – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202520 шт120 шт
2025100 шт4400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарR16-503AD-Y LockRUICHIАрт. RU 83049 43,74 ₽420 шт по каталогу |  41,92 ₽2 580 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  45,44 ₽8 830 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  41,92 ₽2 875 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  49,65 ₽2 240 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | OFF - ON (SPST) | OFF- ON, SPSTОтличается | OFF - ON, SPSTОтличается | OFF-(ON), SPSTОтличается | OFF-(ON), SPSTОтличается |
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | PA66Совпадает |
| Диаметр корпуса | ф17,8 мм | ф17,8 ммСовпадает | ф17,8 ммСовпадает | ф17,8 ммСовпадает | ф17,8 ммСовпадает |
| Максимальный ток | 3 А | 3 АСовпадает | 3 АСовпадает | 3 АСовпадает | 3 АСовпадает |
| Коммутируемое напряжение | 250 (AC) В | 250 (AC) ВСовпадает | 250 (AC) ВСовпадает | 250 (AC) ВСовпадает | 250 (AC) ВСовпадает |
- 41,92 ₽2 580 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF - ON (SPST)АналогOFF- ON, SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса
- Текущийф17,8 ммАналогф17,8 ммСовпадает
- Максимальный ток
- Текущий3 ААналог3 АСовпадает
- Коммутируемое напряжение
- Текущий250 (AC) ВАналог250 (AC) ВСовпадает
- 45,44 ₽8 830 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF - ON (SPST)АналогOFF - ON, SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса
- Текущийф17,8 ммАналогф17,8 ммСовпадает
- Максимальный ток
- Текущий3 ААналог3 АСовпадает
- Коммутируемое напряжение
- Текущий250 (AC) ВАналог250 (AC) ВСовпадает
- 41,92 ₽2 875 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF - ON (SPST)АналогOFF-(ON), SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса
- Текущийф17,8 ммАналогф17,8 ммСовпадает
- Максимальный ток
- Текущий3 ААналог3 АСовпадает
- Коммутируемое напряжение
- Текущий250 (AC) ВАналог250 (AC) ВСовпадает
- 49,65 ₽2 240 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF - ON (SPST)АналогOFF-(ON), SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Диаметр корпуса
- Текущийф17,8 ммАналогф17,8 ммСовпадает
- Максимальный ток
- Текущий3 ААналог3 АСовпадает
- Коммутируемое напряжение
- Текущий250 (AC) ВАналог250 (AC) ВСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
