PDF · Datasheet
Datasheet R16-503AD-R Lock
Технические параметры, размеры и рекомендации производителя

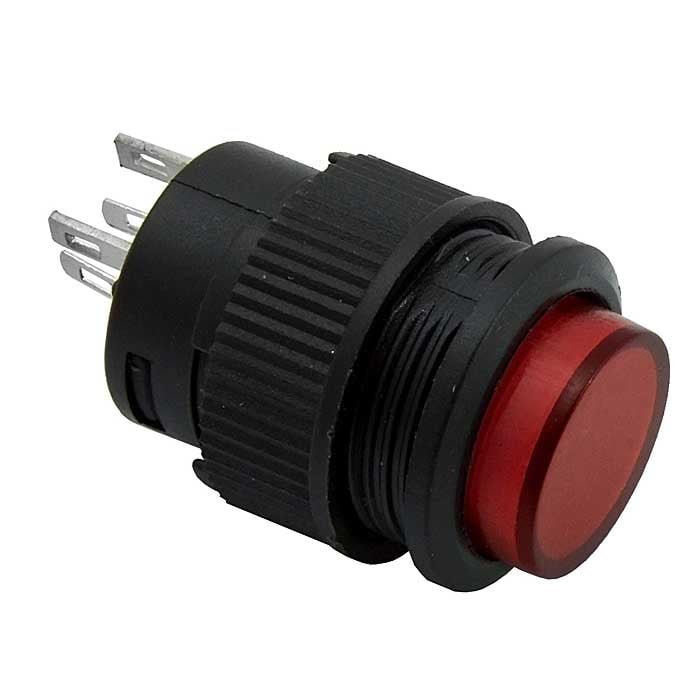

Кнопочный переключатель RUICHI R16-503AD-R с замком
- MPN
- R16-503AD-R Lock
- Бренд
- Ruichi
- Артикул RU
- 83048
Основные параметры
- Схема переключения
- OFF - ON, SPST
- Цвет: толкатель/ корпус
- красный, Ф12,7 мм
- Наличие и тип подсветки
- LED, 3В (DC)
- Глубина
- 29,7* - возможно изменение габарита мм
- Максимальный ток
- 3 А
- Диаметр корпуса
- ф17,8 мм
8 000 шт в наличии45,44 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 3 А
- Коммутируемое напряжение
- 250 (AC) В
- Схема переключения
- OFF - ON, SPST
- Контактное сопротивление, не более
- 50 мОм
- Количество циклов коммутации (электро), не менее
- 10000 раз
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: толкатель/ корпус
- красный, Ф12,7 мм
- Наличие и тип подсветки
- LED, 3В (DC)
- Глубина
- 29,7* - возможно изменение габарита мм
- Диаметр корпуса
- ф17,8 мм
- Размер установочного отверстия
- Ф16 мм
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2P + 2L (подсветка)
- Материал корпуса
- PA66
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 6.00
- Транспортная упаковка: размер/кол-во
- 40.5*27*20.5/1000
Другие параметры
- Тип
- Переключатель кнопочный серии R16-503AD
Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 8 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI R16-503AD-R с замком – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
