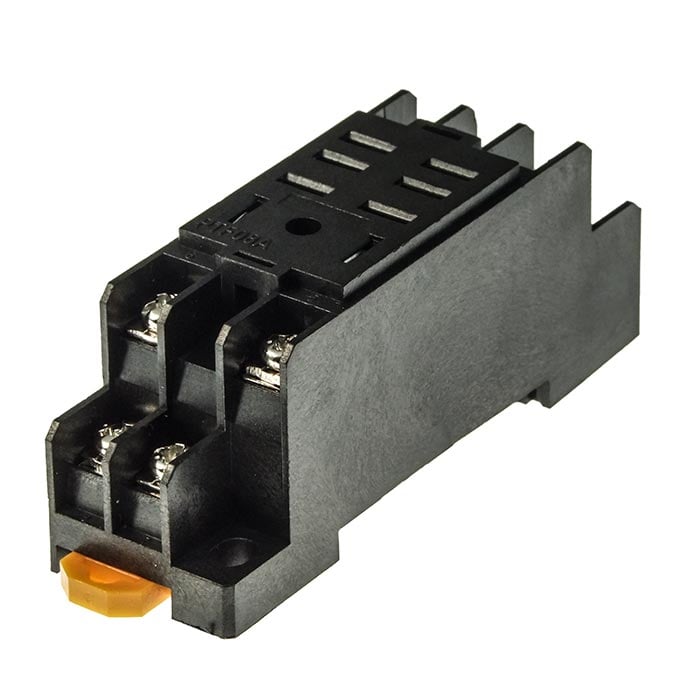

Колодка для электромагнитного реле RUICHI PTF08A-03 колодка для 13F-1(2)
10 А, 250 В, 8 клемм, 20-16 AWG/0,5-1,5 мм?, -40…+70 °С
Товар подлежит обязательной маркировке- MPN
- PTF08A-03 колодка для 13F-1(2)
- Бренд
- Ruichi
- Артикул RU
- 59085
Основные параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 250 (AC) В
- Высота
- 29,7 мм
- Ширина
- 22,2 мм
- Глубина
- 71,5 мм
- Диаметр (сечение) проводника
- 20-16 AWG / 0,5-1,5 мм?
4 360 шт в наличии54,83 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 250 (AC) В
- Диэлектрическая прочность
- между контактами - 2000 VAC 1мин.
Монтаж и корпус
- Высота
- 29,7 мм
- Ширина
- 22,2 мм
- Глубина
- 71,5 мм
- Диаметр (сечение) проводника
- 20-16 AWG / 0,5-1,5 мм?
Условия эксплуатации
- Диапазон рабочих температур
- -40...+70 °С
Упаковка и вес
- Вес брутто
- 32.46
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/200
Другие параметры
- Тип
- колодка для э/м реле тип 13F-1(2)

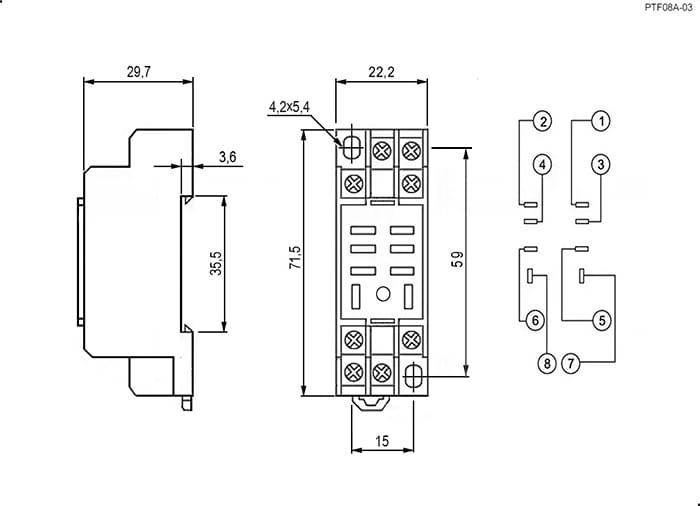

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 4 360 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Колодка для электромагнитного реле RUICHI PTF08A-03 колодка для 13F-1(2), 10 А, 250 В, 8 клемм, 20-16 AWG/0,5-1,5 мм?, -40...+70 °С - это устройство для монтажа на печатную плату, DIN-рейку или панель, предназначены для крепления электромагнитных реле, рассчитанных на 1-4 переключающих групп контакта, или 1 группа замыкающего контакта с номинальным напряжением от 250 В до 300 В и ток от 5 А до 15 А.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт2184 360 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPTF08A-03 колодка для 13F-1(2)RUICHIАрт. RU 59085 54,83 ₽4 360 шт по каталогу |  106,43 ₽1 420 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  67,40 ₽1 920 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  37,08 ₽950 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  50,40 ₽810 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальное напряжение | 250 (AC) В | 250 (AC) ВСовпадает | 300 (AC) ВОтличается | 240 (АС) ВОтличается | 12/ 24 (DC) ВОтличается |
| Номинальный ток | 10 А | 15 АОтличается | 10 АСовпадает | 10 АСовпадает | 10 АСовпадает |
| Глубина | 71,5 мм | 67,8 (корпус); 70,6 (полная) ммОтличается | 75 ммОтличается | 35 ммОтличается | 40 ммОтличается |
| Высота | 29,7 мм | 25 ммОтличается | 30 ммОтличается | —Нет данных | 25 ммОтличается |
| Диаметр (сечение) проводника | 20-16 AWG / 0,5-1,5 мм? | 20-16 AWG / 0,5-1,5 мм?Совпадает | 20-16 AWG / 0,5-1,5 мм?Совпадает | —Нет данных | —Нет данных |
- 106,43 ₽1 420 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог250 (AC) ВСовпадает
- Номинальный ток
- Текущий10 ААналог15 АОтличается
- Глубина
- Текущий71,5 ммАналог67,8 (корпус); 70,6 (полная) ммОтличается
- Высота
- Текущий29,7 ммАналог25 ммОтличается
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог20-16 AWG / 0,5-1,5 мм?Совпадает
- 67,40 ₽1 920 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог300 (AC) ВОтличается
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Глубина
- Текущий71,5 ммАналог75 ммОтличается
- Высота
- Текущий29,7 ммАналог30 ммОтличается
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог20-16 AWG / 0,5-1,5 мм?Совпадает
- 37,08 ₽950 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог240 (АС) ВОтличается
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Глубина
- Текущий71,5 ммАналог35 ммОтличается
- Высота
- Текущий29,7 ммАналог—Нет данных
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог—Нет данных
- 50,40 ₽810 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог12/ 24 (DC) ВОтличается
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Глубина
- Текущий71,5 ммАналог40 ммОтличается
- Высота
- Текущий29,7 ммАналог25 ммОтличается
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
