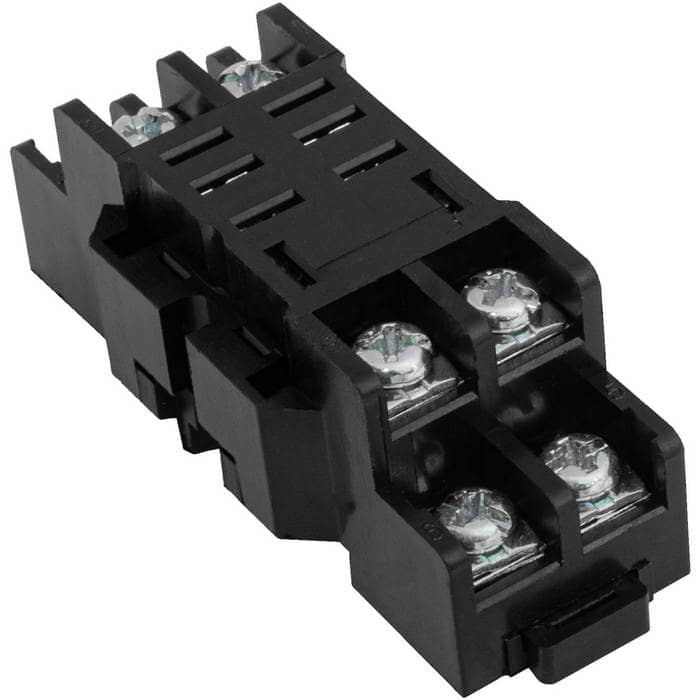

Колодка для электромагнитного реле RUICHI PTF08A-01 для 13F-1(2)
15 А, 250 В, 8 клемм, 20-16 AWG/0,5-1,5 мм?, -40…+65 °С
Товар подлежит обязательной маркировке- MPN
- PTF08A-01 колодка для 13F-1(2)
- Бренд
- Ruichi
- Артикул RU
- 59083
Основные параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 250 (AC) В
- Высота
- 25 мм
- Ширина
- 22,4* (корпус) - справочно мм
- Глубина
- 67,8 (корпус); 70,6 (полная) мм
- Диаметр (сечение) проводника
- 20-16 AWG / 0,5-1,5 мм?
1 420 шт в наличии106,43 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 250 (AC) В
- Диэлектрическая прочность
- между контактами - 2000 VAC 1мин.
Монтаж и корпус
- Высота
- 25 мм
- Ширина
- 22,4* (корпус) - справочно мм
- Глубина
- 67,8 (корпус); 70,6 (полная) мм
- Диаметр (сечение) проводника
- 20-16 AWG / 0,5-1,5 мм?
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3х2 (8)
Условия эксплуатации
- Диапазон рабочих температур
- -40...+65 °С
Упаковка и вес
- Вес брутто
- 43.73
- Транспортная упаковка: размер/кол-во
- 39*32.5*25/300
Другие параметры
- Межосевое расстояние
- при винтовом креплении - 24,5 мм
- Тип
- Колодка PTF08A-01 для э/м реле серии 13F-1(2)

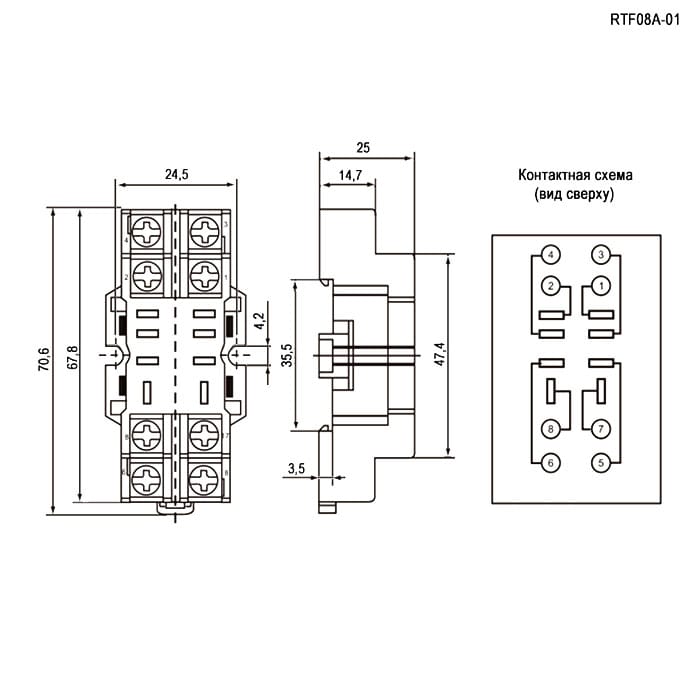

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 1 420 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Колодка для электромагнитного реле RUICHI PTF08A-01 для 13F-1(2), 15 А, 250 В, 8 клемм, 20-16 AWG/0,5-1,5 мм?, -40...+65 °С - это устройство для монтажа на печатную плату, DIN-рейку или панель, предназначены для крепления электромагнитных реле, рассчитанных на 1-4 переключающих групп контакта, или 1 группа замыкающего контакта с номинальным напряжением от 250 В до 300 В и ток от 5 А до 15 А.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт1421 420 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPTF08A-01 колодка для 13F-1(2)RUICHIАрт. RU 59083 106,43 ₽1 420 шт по каталогу |  54,83 ₽4 360 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  50,40 ₽810 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  67,40 ₽1 920 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  44,84 ₽140 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Номинальное напряжение | 250 (AC) В | 250 (AC) ВСовпадает | 12/ 24 (DC) ВОтличается | 300 (AC) ВОтличается | —Нет данных |
| Номинальный ток | 15 А | 10 АОтличается | 10 АОтличается | 10 АОтличается | —Нет данных |
| Глубина | 67,8 (корпус); 70,6 (полная) мм | 71,5 ммОтличается | 40 ммОтличается | 75 ммОтличается | —Нет данных |
| Высота | 25 мм | 29,7 ммОтличается | 25 ммСовпадает | 30 ммОтличается | —Нет данных |
| Диаметр (сечение) проводника | 20-16 AWG / 0,5-1,5 мм? | 20-16 AWG / 0,5-1,5 мм?Совпадает | —Нет данных | 20-16 AWG / 0,5-1,5 мм?Совпадает | —Нет данных |
- 54,83 ₽4 360 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог250 (AC) ВСовпадает
- Номинальный ток
- Текущий15 ААналог10 АОтличается
- Глубина
- Текущий67,8 (корпус); 70,6 (полная) ммАналог71,5 ммОтличается
- Высота
- Текущий25 ммАналог29,7 ммОтличается
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог20-16 AWG / 0,5-1,5 мм?Совпадает
- 50,40 ₽810 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог12/ 24 (DC) ВОтличается
- Номинальный ток
- Текущий15 ААналог10 АОтличается
- Глубина
- Текущий67,8 (корпус); 70,6 (полная) ммАналог40 ммОтличается
- Высота
- Текущий25 ммАналог25 ммСовпадает
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог—Нет данных
- 67,40 ₽1 920 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Номинальное напряжение
- Текущий250 (AC) ВАналог300 (AC) ВОтличается
- Номинальный ток
- Текущий15 ААналог10 АОтличается
- Глубина
- Текущий67,8 (корпус); 70,6 (полная) ммАналог75 ммОтличается
- Высота
- Текущий25 ммАналог30 ммОтличается
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог20-16 AWG / 0,5-1,5 мм?Совпадает
- 44,84 ₽140 шт по каталогу
Недостаточно данных для оценки совместимости
- Номинальное напряжение
- Текущий250 (AC) ВАналог—Нет данных
- Номинальный ток
- Текущий15 ААналог—Нет данных
- Глубина
- Текущий67,8 (корпус); 70,6 (полная) ммАналог—Нет данных
- Высота
- Текущий25 ммАналог—Нет данных
- Диаметр (сечение) проводника
- Текущий20-16 AWG / 0,5-1,5 мм?Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
