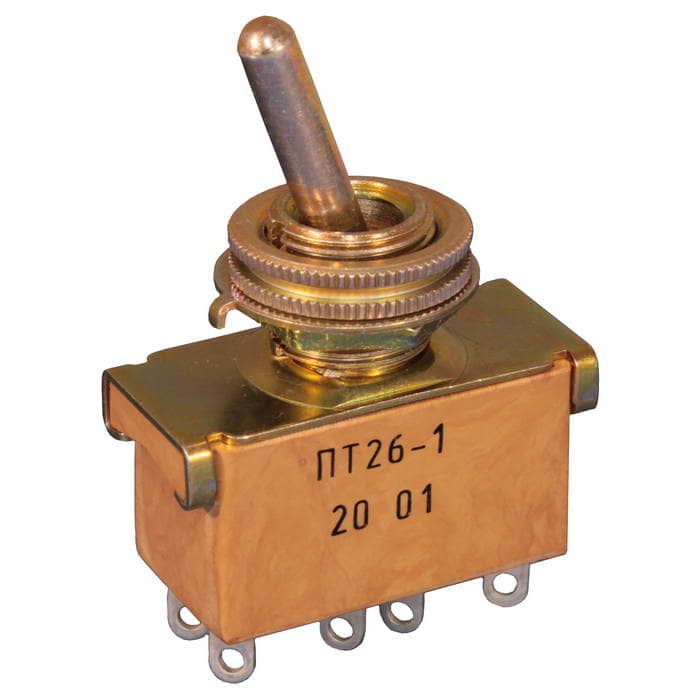

Тумблер четырёхполюсной ПТ26-1

с протектором, Кузбассрадио

MPN
ПТ26-1 с протектором
Артикул RU
113429

Основные параметры

Характеристика
с протектором
Электрическая прочность изоляции
1100 Вэфф
Сопротивление контактов, не более
10 мОм
Сопротивление изоляции, не менее
100 МОм
Габаритные размеры
39×18×58 мм
Рабочая температура
-60°С – +85°С
Все характеристики
Документация
36 шт в наличии1 456,94 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Сопротивление контактов, не более
10 мОм
Сопротивление изоляции, не менее
100 МОм

Монтаж и корпус

Габаритные размеры
39×18×58 мм

Условия эксплуатации

Рабочая температура
-60°С – +85°С

Упаковка и вес

Вес
41 г

Другие параметры

Характеристика
с протектором
Электрическая прочность изоляции
1100 Вэфф
Усилие
переключения: 3,9 – 19,6 H

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ПТ26-1 с протектором

Технические параметры, размеры и рекомендации производителя

Скачать

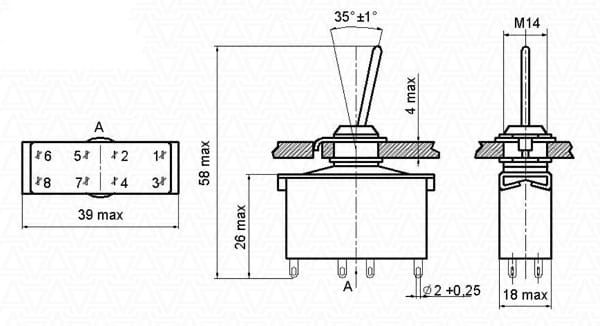

Миниатюра: Схема ПТ26-1 с протектором
IMAGE · Схема

Схема ПТ26-1 с протектором

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 36 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

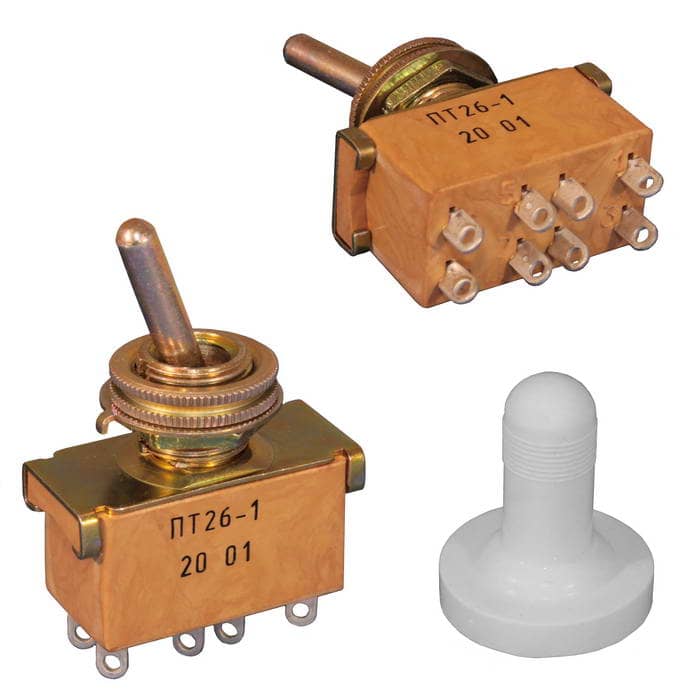

Тумблеры четырехполюсные предназначены для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре. Являются изделиями ручного управления, предназначены для объемного монтажа. При необходимости тумблеры комплектуются протектором.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт3636 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПТ26-1 с протекторомКУЗБАССРАДИОАрт. RU 113429
1 456,94 ₽36 шт по каталогу
Аналог из источникаКУЗБАССРАДИОПТ26-1В с протекторомАрт. RU 113426
1 860,56 ₽51 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОПТ26-1Арт. RU 34271
1 327,03 ₽60 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКУЗБАССРАДИОПТ26-2ВАрт. RU 111405
1 551,88 ₽25 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантКУЗБАССРАДИОПТ3-10В с протекторомАрт. RU 113424
3 717,96 ₽3 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Сопротивление изоляции, не менее100 МОм100 МОмСовпадает100 МОмСовпадает100 МОмСовпадает100 МОмСовпадает
Сопротивление контактов, не более10 мОм10 мОмСовпадает10 мОмСовпадает10 мОмСовпадает20 мОмОтличается
Рабочая температура-60°С – +85°С-60°С – +85°ССовпадает-60°С – +85°ССовпадает-60°С – +85°ССовпадает-60°С – +100°СОтличается
Габаритные размеры39×18×58 мм39×18×58 ммСовпадает39×18×58 ммСовпадает39×18×58 ммСовпадает39×18×58 ммСовпадает
Усилиепереключения: 3,9 – 19,6 Hпереключения: 3,9 – 19,6 HСовпадаетпереключения: 3,9 – 19,6 HСовпадаетпереключения: 3,9 – 19,6 HСовпадаетпереключения: 4,9 – 39,2 HОтличается
  • Аналог из источникаКУЗБАССРАДИОПТ26-1В с протекторомАрт. RU 113426
    1 860,56 ₽51 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог100 МОмСовпадает
    Сопротивление контактов, не более
    Текущий10 мОмАналог10 мОмСовпадает
    Рабочая температура
    Текущий-60°С – +85°САналог-60°С – +85°ССовпадает
    Габаритные размеры
    Текущий39×18×58 ммАналог39×18×58 ммСовпадает
    Усилие
    Текущийпереключения: 3,9 – 19,6 HАналогпереключения: 3,9 – 19,6 HСовпадает
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОПТ26-1Арт. RU 34271
    1 327,03 ₽60 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог100 МОмСовпадает
    Сопротивление контактов, не более
    Текущий10 мОмАналог10 мОмСовпадает
    Рабочая температура
    Текущий-60°С – +85°САналог-60°С – +85°ССовпадает
    Габаритные размеры
    Текущий39×18×58 ммАналог39×18×58 ммСовпадает
    Усилие
    Текущийпереключения: 3,9 – 19,6 HАналогпереключения: 3,9 – 19,6 HСовпадает
    Открыть товар
  • Параметрический вариантКУЗБАССРАДИОПТ26-2ВАрт. RU 111405
    1 551,88 ₽25 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог100 МОмСовпадает
    Сопротивление контактов, не более
    Текущий10 мОмАналог10 мОмСовпадает
    Рабочая температура
    Текущий-60°С – +85°САналог-60°С – +85°ССовпадает
    Габаритные размеры
    Текущий39×18×58 ммАналог39×18×58 ммСовпадает
    Усилие
    Текущийпереключения: 3,9 – 19,6 HАналогпереключения: 3,9 – 19,6 HСовпадает
    Открыть товар
  • Параметрический вариантКУЗБАССРАДИОПТ3-10В с протекторомАрт. RU 113424
    3 717,96 ₽3 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог100 МОмСовпадает
    Сопротивление контактов, не более
    Текущий10 мОмАналог20 мОмОтличается
    Рабочая температура
    Текущий-60°С – +85°САналог-60°С – +100°СОтличается
    Габаритные размеры
    Текущий39×18×58 ммАналог39×18×58 ммСовпадает
    Усилие
    Текущийпереключения: 3,9 – 19,6 HАналогпереключения: 4,9 – 39,2 HОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
