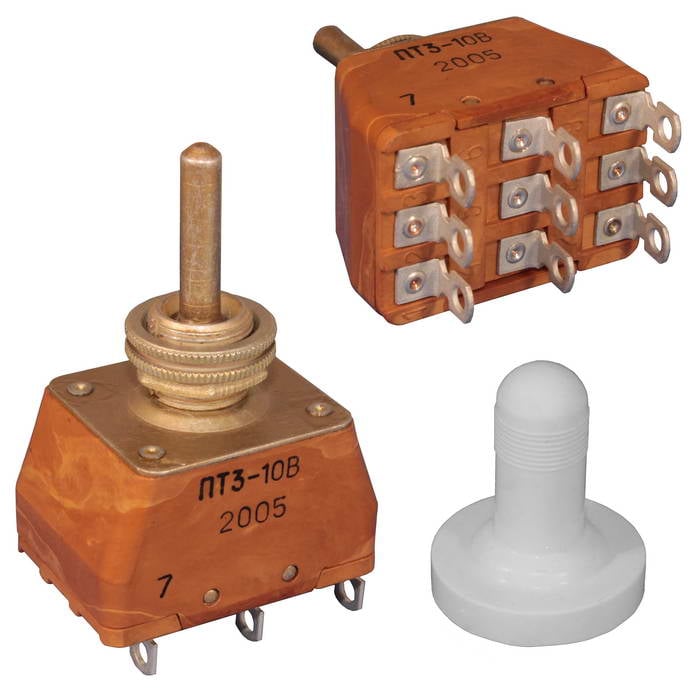

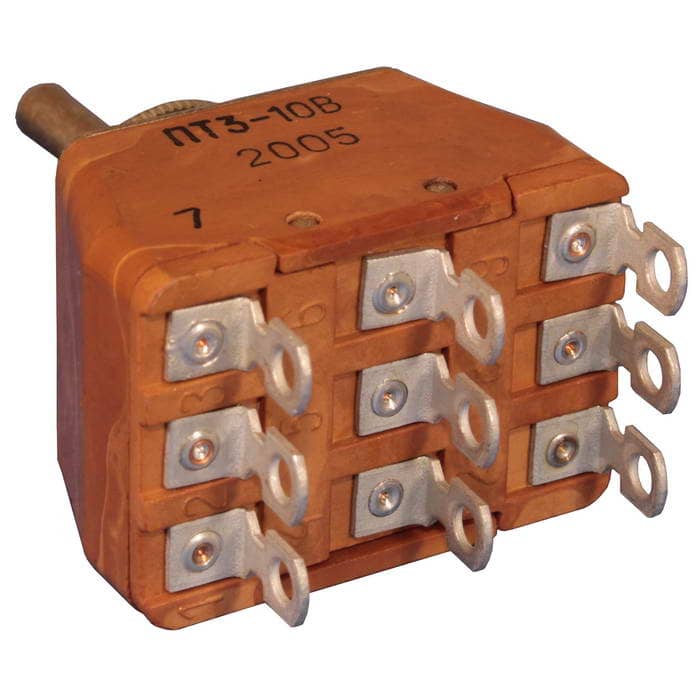

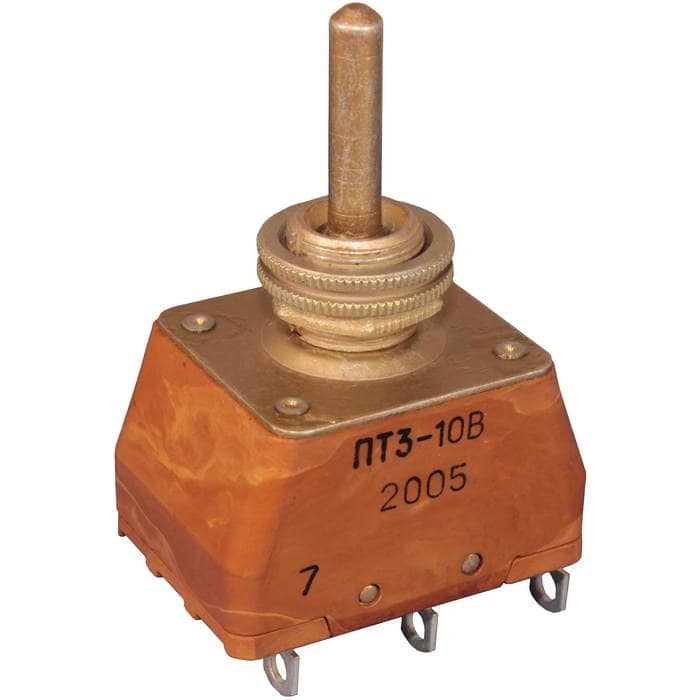

Тумблер ПТ3-10В

всеклиматическое исполнение, с протектором, фиксация в двух крайних и среднем положении, Кузбассрадио

MPN
ПТ3-10В с протектором
Артикул RU
113424

Основные параметры

Характеристика
с протектором
Электрическая прочность изоляции
1500 Вэфф
Фиксация
ручки: В двух крайних и среднем положении
Сопротивление контактов, не более
20 мОм
Исполнение
Всеклиматическое
Сопротивление изоляции, не менее
100 МОм
Все характеристики
Документация
3 шт в наличии3 717,96 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Сопротивление контактов, не более
20 мОм
Сопротивление изоляции, не менее
100 МОм

Монтаж и корпус

Габаритные размеры
39×18×58 мм

Условия эксплуатации

Рабочая температура
-60°С – +100°С

Упаковка и вес

Вес
70 г

Другие параметры

Характеристика
с протектором
Электрическая прочность изоляции
1500 Вэфф
Фиксация
ручки: В двух крайних и среднем положении
Исполнение
Всеклиматическое
Усилие
переключения: 4,9 – 39,2 H

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ПТ3-10В с протектором

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ПТ3-10В с протектором
IMAGE · Схема

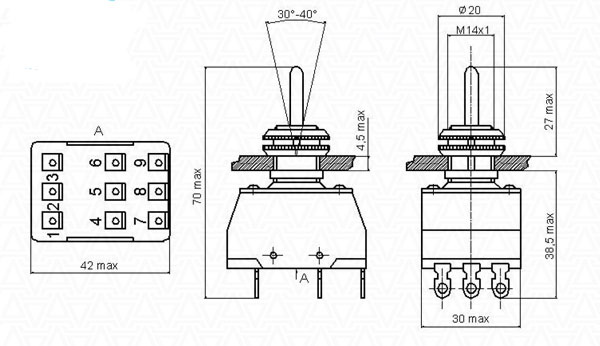

Схема ПТ3-10В с протектором

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.10.2026
Источник / остаток
Каталог RU Electronics · 3 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Переключатели мгновенного действия предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изготавливаются во всеклиматическом исполнении, являются изделиями ручного управления, предназначены для объемного монтажа. При необходимости комплектуются протектором.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт33 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПТ3-10В с протекторомКУЗБАССРАДИОАрт. RU 113424
3 717,96 ₽3 шт по каталогу
Аналог из источникаКУЗБАССРАДИОПТ3-10ВАрт. RU 111400
3 585,82 ₽14 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКУЗБАССРАДИОПТ2-40В с протекторомАрт. RU 113423
3 558,80 ₽8 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантБренд не указанПТ6-11ВАрт. RU 90262
281,82 ₽5 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантКУЗБАССРАДИОПТ26-1В с протекторомАрт. RU 113426
1 860,56 ₽51 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Сопротивление изоляции, не менее100 МОм—Нет данных1000 МОмОтличается100 МОмСовпадает100 МОмСовпадает
Сопротивление контактов, не более20 мОм—Нет данных20 мОмСовпадает50 мОмОтличается10 мОмОтличается
Рабочая температура-60°С – +100°Сот -60 до +100 °СОтличается-60°С – +100°ССовпадает-60°С – +100°ССовпадает-60°С – +85°СОтличается
Габаритные размеры39×18×58 мм—Нет данных—Нет данных—Нет данных39×18×58 ммСовпадает
Усилиепереключения: 4,9 – 39,2 Hот 4,9 до 39,2 НОтличаетсяпереключения: 4,9 – 39,2 HСовпадаетпереключения: 2,9 – 24,6 HОтличаетсяпереключения: 3,9 – 19,6 HОтличается
  • Аналог из источникаКУЗБАССРАДИОПТ3-10ВАрт. RU 111400
    3 585,82 ₽14 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог—Нет данных
    Сопротивление контактов, не более
    Текущий20 мОмАналог—Нет данных
    Рабочая температура
    Текущий-60°С – +100°САналогот -60 до +100 °СОтличается
    Габаритные размеры
    Текущий39×18×58 ммАналог—Нет данных
    Усилие
    Текущийпереключения: 4,9 – 39,2 HАналогот 4,9 до 39,2 НОтличается
    Открыть товар
  • Параметрический вариантКУЗБАССРАДИОПТ2-40В с протекторомАрт. RU 113423
    3 558,80 ₽8 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог1000 МОмОтличается
    Сопротивление контактов, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Рабочая температура
    Текущий-60°С – +100°САналог-60°С – +100°ССовпадает
    Габаритные размеры
    Текущий39×18×58 ммАналог—Нет данных
    Усилие
    Текущийпереключения: 4,9 – 39,2 HАналогпереключения: 4,9 – 39,2 HСовпадает
    Открыть товар
  • Параметрический вариантБренд не указанПТ6-11ВАрт. RU 90262
    281,82 ₽5 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог100 МОмСовпадает
    Сопротивление контактов, не более
    Текущий20 мОмАналог50 мОмОтличается
    Рабочая температура
    Текущий-60°С – +100°САналог-60°С – +100°ССовпадает
    Габаритные размеры
    Текущий39×18×58 ммАналог—Нет данных
    Усилие
    Текущийпереключения: 4,9 – 39,2 HАналогпереключения: 2,9 – 24,6 HОтличается
    Открыть товар
  • Параметрический вариантКУЗБАССРАДИОПТ26-1В с протекторомАрт. RU 113426
    1 860,56 ₽51 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Сопротивление изоляции, не менее
    Текущий100 МОмАналог100 МОмСовпадает
    Сопротивление контактов, не более
    Текущий20 мОмАналог10 мОмОтличается
    Рабочая температура
    Текущий-60°С – +100°САналог-60°С – +85°СОтличается
    Габаритные размеры
    Текущий39×18×58 ммАналог39×18×58 ммСовпадает
    Усилие
    Текущийпереключения: 4,9 – 39,2 HАналогпереключения: 3,9 – 19,6 HОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
