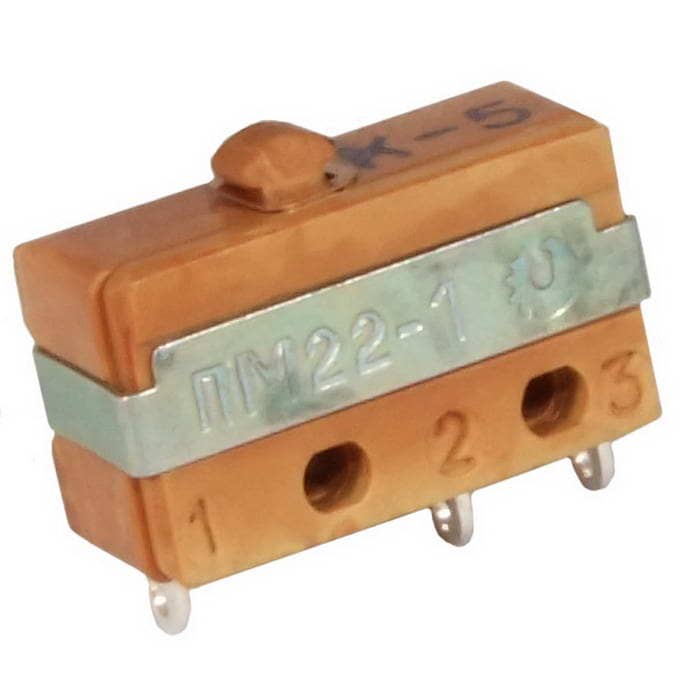

Микропереключатель Кузбассрадио ПМ22-1

до 250 В (переменный), до 36 В (постоянный), до 4 А, винтовое крепление.

MPN
ПМ22-1
Артикул RU
110409

Основные параметры

Усилие
прямого срабатывания 0,78... 2,45 Н
Сопротивление контакта
не более 0,05 Ом
Электрическая прочность изоляции
750 В
Повышенная относительная важность при 35 °С
98 %
Рабочая температура
для приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °С
Наработка на отказ, не менее
10000 Час
Все характеристики
Документация
20 шт в наличии570,50 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Сопротивление контакта
не более 0,05 Ом
Сопротивление изоляции
не менее 1000 МОм

Условия эксплуатации

Рабочая температура
для приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °С

Упаковка и вес

Вес
3,5 г

Другие параметры

Усилие
прямого срабатывания 0,78... 2,45 Н
Электрическая прочность изоляции
750 В
Повышенная относительная важность при 35 °С
98 %
Наработка на отказ, не менее
10000 Час

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ПМ22-1

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ПМ22-1
IMAGE · Схема

Схема ПМ22-1

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 13.10.2026
Источник / остаток
Каталог RU Electronics · 20 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Малогабаритные однополюсные микропереключатели с одинарным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Выпускаются двух типономиналов в зависимости от коммутируемых нагрузок, каждый в климатических исполнениях УХЛ и В, предназначены для объемного монтажа.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт2020 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПМ22-1КУЗБАССРАДИОАрт. RU 110409
570,50 ₽20 шт по каталогу
Аналог из источникаКУЗБАССРАДИОПМ22-2Арт. RU 112891
457,57 ₽6 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОМП5Арт. RU 110400
576,24 ₽31 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОМП1-1Арт. RU 111369
729,71 ₽102 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОМП9Арт. RU 31909
425,38 ₽104 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Сопротивление контактане более 0,05 Омне более 0,05 ОмСовпадаетне более 0,05 ОмСовпадаетне более 0,05 ОмСовпадаетне более 0,05 ОмСовпадает
Сопротивление изоляциине менее 1000 МОмне менее 1000 МОмСовпадаетне менее 1000 МОмСовпадаетне менее 1000 МОмСовпадаетне менее 1000 МОмСовпадает
Рабочая температурадля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °Сдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °ССовпадаетот -60 до +125 °СОтличаетсяот -60 до +125 °СОтличаетсяот -60 до +125 °СОтличается
Усилиепрямого срабатывания 0,78... 2,45 Нпрямого срабатывания 0,78... 2,45 НСовпадаетпрямого срабатывания: для приемки «1» - 0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличаетсяпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличаетсяпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличается
Электрическая прочность изоляции750 В750 ВСовпадаетдля приемки «1» - 750; для приемки «5» - 1100 ВОтличаетсядля приемки «1» - 750; для приемки «5» - 1100 ВОтличаетсядля приемки «1» - 750; для приемки «5» - 1100 ВОтличается
  • Аналог из источникаКУЗБАССРАДИОПМ22-2Арт. RU 112891
    457,57 ₽6 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °САналогдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °ССовпадает
    Усилие
    Текущийпрямого срабатывания 0,78... 2,45 НАналогпрямого срабатывания 0,78... 2,45 НСовпадает
    Электрическая прочность изоляции
    Текущий750 ВАналог750 ВСовпадает
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОМП5Арт. RU 110400
    576,24 ₽31 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °САналогот -60 до +125 °СОтличается
    Усилие
    Текущийпрямого срабатывания 0,78... 2,45 НАналогпрямого срабатывания: для приемки «1» - 0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличается
    Электрическая прочность изоляции
    Текущий750 ВАналогдля приемки «1» - 750; для приемки «5» - 1100 ВОтличается
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОМП1-1Арт. RU 111369
    729,71 ₽102 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °САналогот -60 до +125 °СОтличается
    Усилие
    Текущийпрямого срабатывания 0,78... 2,45 НАналогпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличается
    Электрическая прочность изоляции
    Текущий750 ВАналогдля приемки «1» - 750; для приемки «5» - 1100 ВОтличается
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОМП9Арт. RU 31909
    425,38 ₽104 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °САналогот -60 до +125 °СОтличается
    Усилие
    Текущийпрямого срабатывания 0,78... 2,45 НАналогпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличается
    Электрическая прочность изоляции
    Текущий750 ВАналогдля приемки «1» - 750; для приемки «5» - 1100 ВОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
