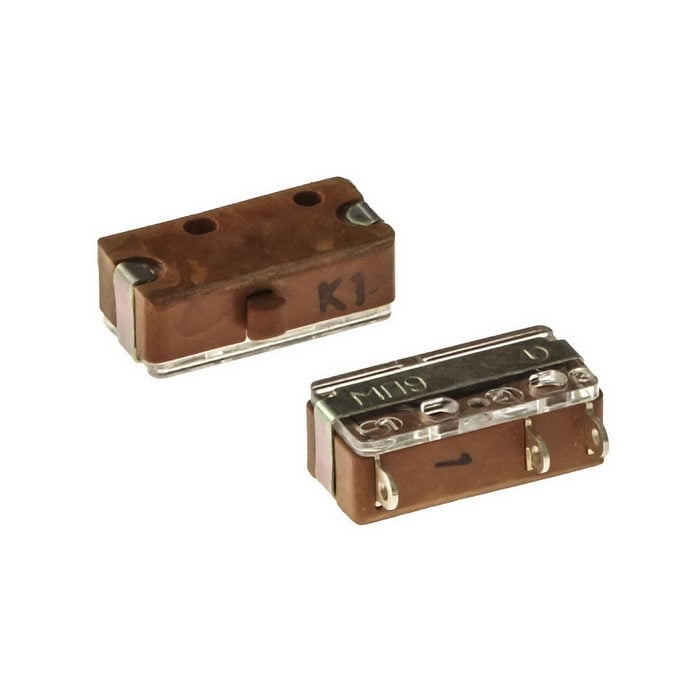

Микропереключатель Кузбассрадио МП9

до 250 В (переменный), до 30 В (постоянный), до 4 А, винтовое крепление.

MPN
МП9
Артикул RU
31909

Основные параметры

Усилие
прямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 Н
Сопротивление контакта
не более 0,05 Ом
Электрическая прочность изоляции
для приемки «1» - 750; для приемки «5» - 1100 В
Повышенная относительная важность при 35 °С
98 %
Рабочая температура
от -60 до +125 °С
Наработка на отказ, не менее
для приемки «1» - 10000; для приемки «5» - 5000 Час
Все характеристики
Документация
104 шт в наличии425,38 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Сопротивление контакта
не более 0,05 Ом
Сопротивление изоляции
не менее 1000 МОм

Условия эксплуатации

Рабочая температура
от -60 до +125 °С

Упаковка и вес

Вес
2,7 г

Другие параметры

Усилие
прямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 Н
Электрическая прочность изоляции
для приемки «1» - 750; для приемки «5» - 1100 В
Повышенная относительная важность при 35 °С
98 %
Наработка на отказ, не менее
для приемки «1» - 10000; для приемки «5» - 5000 Час

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet МП9

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема МП9
IMAGE · Схема

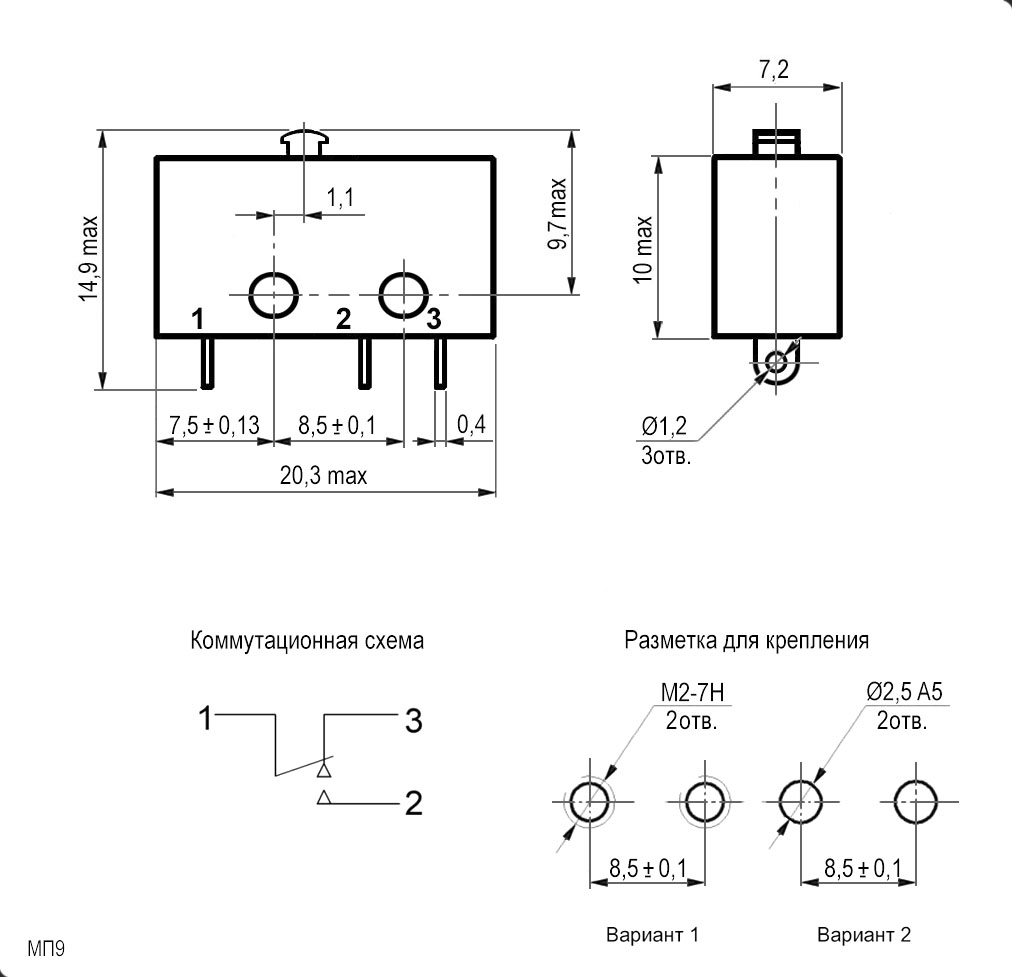

Схема МП9

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 13.10.2026
Источник / остаток
Каталог RU Electronics · 104 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Малогабаритные однополюсные микропереключатели с одинарным разрывом цепи предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Выпускаются двух типоразмеров и пяти типономиналов, каждый в климатических исполнениях УХЛ и В, предназначены для объемного монтажа.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт104104 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарМП9КУЗБАССРАДИОАрт. RU 31909
425,38 ₽104 шт по каталогу
Аналог из источникаКУЗБАССРАДИОМП1-1Арт. RU 111369
729,71 ₽102 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОМП5Арт. RU 110400
576,24 ₽31 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОПМ22-2Арт. RU 112891
457,57 ₽6 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКУЗБАССРАДИОПМ22-1Арт. RU 110409
570,50 ₽20 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Сопротивление контактане более 0,05 Омне более 0,05 ОмСовпадаетне более 0,05 ОмСовпадаетне более 0,05 ОмСовпадаетне более 0,05 ОмСовпадает
Сопротивление изоляциине менее 1000 МОмне менее 1000 МОмСовпадаетне менее 1000 МОмСовпадаетне менее 1000 МОмСовпадаетне менее 1000 МОмСовпадает
Рабочая температураот -60 до +125 °Сот -60 до +125 °ССовпадаетот -60 до +125 °ССовпадаетдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °СОтличаетсядля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °СОтличается
Усилиепрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 Нпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НСовпадаетпрямого срабатывания: для приемки «1» - 0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличаетсяпрямого срабатывания 0,78... 2,45 НОтличаетсяпрямого срабатывания 0,78... 2,45 НОтличается
Электрическая прочность изоляциидля приемки «1» - 750; для приемки «5» - 1100 Вдля приемки «1» - 750; для приемки «5» - 1100 ВСовпадаетдля приемки «1» - 750; для приемки «5» - 1100 ВСовпадает750 ВОтличается750 ВОтличается
  • Аналог из источникаКУЗБАССРАДИОМП1-1Арт. RU 111369
    729,71 ₽102 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийот -60 до +125 °САналогот -60 до +125 °ССовпадает
    Усилие
    Текущийпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НАналогпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НСовпадает
    Электрическая прочность изоляции
    Текущийдля приемки «1» - 750; для приемки «5» - 1100 ВАналогдля приемки «1» - 750; для приемки «5» - 1100 ВСовпадает
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОМП5Арт. RU 110400
    576,24 ₽31 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийот -60 до +125 °САналогот -60 до +125 °ССовпадает
    Усилие
    Текущийпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НАналогпрямого срабатывания: для приемки «1» - 0,98... 2,94; для приемки «5» - 0,98... 2,25 НОтличается
    Электрическая прочность изоляции
    Текущийдля приемки «1» - 750; для приемки «5» - 1100 ВАналогдля приемки «1» - 750; для приемки «5» - 1100 ВСовпадает
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОПМ22-2Арт. RU 112891
    457,57 ₽6 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийот -60 до +125 °САналогдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °СОтличается
    Усилие
    Текущийпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НАналогпрямого срабатывания 0,78... 2,45 НОтличается
    Электрическая прочность изоляции
    Текущийдля приемки «1» - 750; для приемки «5» - 1100 ВАналог750 ВОтличается
    Открыть товар
  • Аналог из источникаКУЗБАССРАДИОПМ22-1Арт. RU 110409
    570,50 ₽20 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Сопротивление контакта
    Текущийне более 0,05 ОмАналогне более 0,05 ОмСовпадает
    Сопротивление изоляции
    Текущийне менее 1000 МОмАналогне менее 1000 МОмСовпадает
    Рабочая температура
    Текущийот -60 до +125 °САналогдля приемки «1» - от -60 до +85; для приемки «5» - от -60 до +125 °СОтличается
    Усилие
    Текущийпрямого срабатывания: для приемки «1»0,98... 2,94; для приемки «5» - 0,98... 2,25 НАналогпрямого срабатывания 0,78... 2,45 НОтличается
    Электрическая прочность изоляции
    Текущийдля приемки «1» - 750; для приемки «5» - 1100 ВАналог750 ВОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
