Datasheet PBS-24-202 ON-ON металл
Технические параметры, размеры и рекомендации производителя

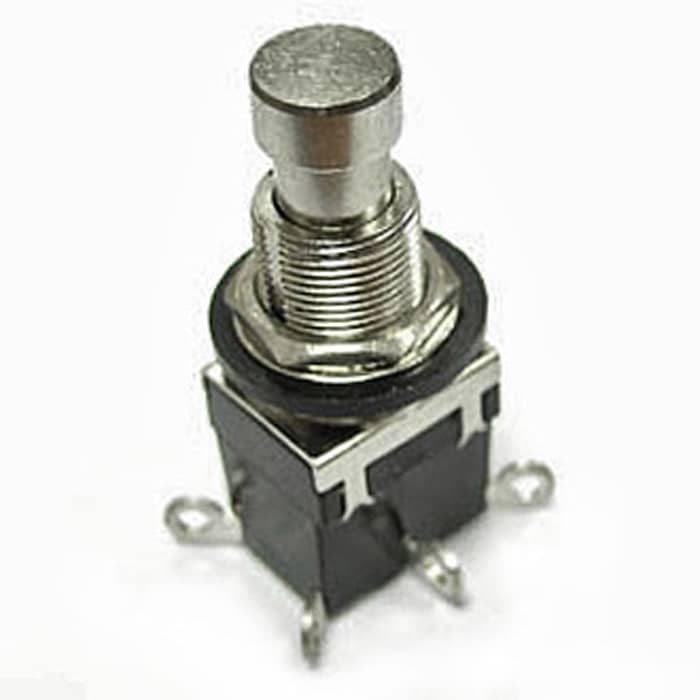

Кнопочный переключатель RUICHI PBS-24-202
ON-ON, металлический
- MPN
- PBS-24-202 ON-ON металл
- Бренд
- Ruichi
- Артикул RU
- 57014
Основные параметры
- Схема переключения
- 2x ON - ON с фиксацией, DPDT (6P)
- Номинальный ток
- 5/ 2 А
- Цвет: толкатель/ корпус
- металл (Ф10 мм)/ черный
- Высота
- 17,2 (корпус); 27 (полная) мм
- Ширина
- 12,2 (корпус); 23,5 (полная) мм
- Глубина
- 42,2 мм
435 шт в наличии170,96 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 5/ 2 А
- Максимальное напряжение
- 125/ 250 (АС) В
- Схема переключения
- 2x ON - ON с фиксацией, DPDT (6P)
- Контактное сопротивление, не более
- 20 мОм
- Количество циклов коммутации (электро), не менее
- 50000
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1000 (50 Гц / 1 мин.)
Монтаж и корпус
- Цвет: толкатель/ корпус
- металл (Ф10 мм)/ черный
- Высота
- 17,2 (корпус); 27 (полная) мм
- Ширина
- 12,2 (корпус); 23,5 (полная) мм
- Глубина
- 42,2 мм
- Размер установочного отверстия
- 12,2 мм
Упаковка и вес
- Вес брутто
- 24.00
- Транспортная упаковка: размер/кол-во
- 33*19*30/500
Другие параметры
- Особенности конструкции
- боковое размещение контактов (под пайку)
- Тип
- Переключатель кнопочный серии PBS-24

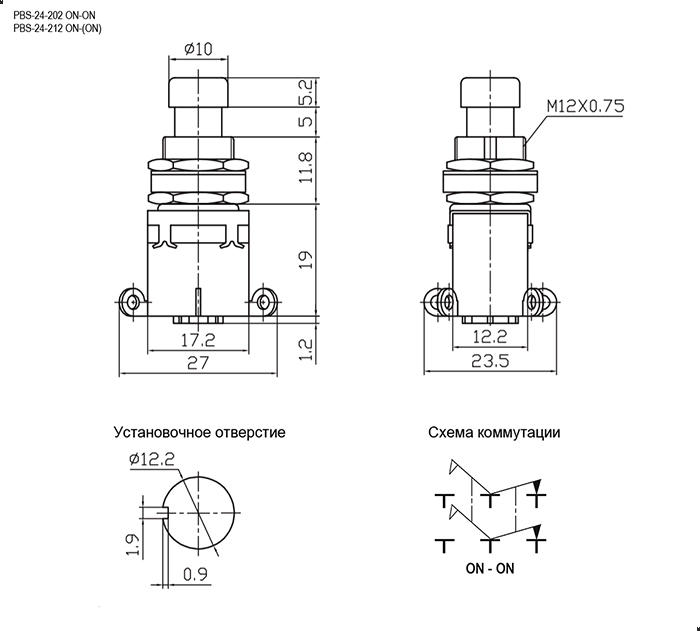

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 435 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2026
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI PBS-24-202, ON-ON, металлический – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20245 шт735 шт
202650 шт8400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-24-202 ON-ON металлRUICHIАрт. RU 57014 170,96 ₽435 шт по каталогу |  169,35 ₽355 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  181,66 ₽352 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  143,44 ₽725 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  10,00 ₽4 400 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | 2x ON - ON с фиксацией, DPDT (6P) | 2x ON - (ON) без фиксации, DPDT (6P)Отличается | ON - (ON) без фиксации, (3P) SPDTОтличается | ON - (ON) без фиксации, (3P) SPDTОтличается | OFF-(ON)Отличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 5/ 2 А | 5/ 2 АСовпадает | 4/ 2 АОтличается | 4/ 2 АОтличается | 1 АОтличается |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=500 В) | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | —Нет данных |
| Максимальное напряжение | 125/ 250 (АС) В | 125/ 250 (АС) ВСовпадает | 125/ 250 (АС) ВСовпадает | 125/ 250 (АС) ВСовпадает | —Нет данных |
- 169,35 ₽355 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий2x ON - ON с фиксацией, DPDT (6P)Аналог2x ON - (ON) без фиксации, DPDT (6P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий5/ 2 ААналог5/ 2 АСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 181,66 ₽352 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий2x ON - ON с фиксацией, DPDT (6P)АналогON - (ON) без фиксации, (3P) SPDTОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий5/ 2 ААналог4/ 2 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 143,44 ₽725 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий2x ON - ON с фиксацией, DPDT (6P)АналогON - (ON) без фиксации, (3P) SPDTОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий5/ 2 ААналог4/ 2 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 10,00 ₽4 400 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Схема переключения
- Текущий2x ON - ON с фиксацией, DPDT (6P)АналогOFF-(ON)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий5/ 2 ААналог1 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог—Нет данных
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
