Datasheet PBS-24-112 ON-(ON) металл
Технические параметры, размеры и рекомендации производителя
Кнопочные переключатели

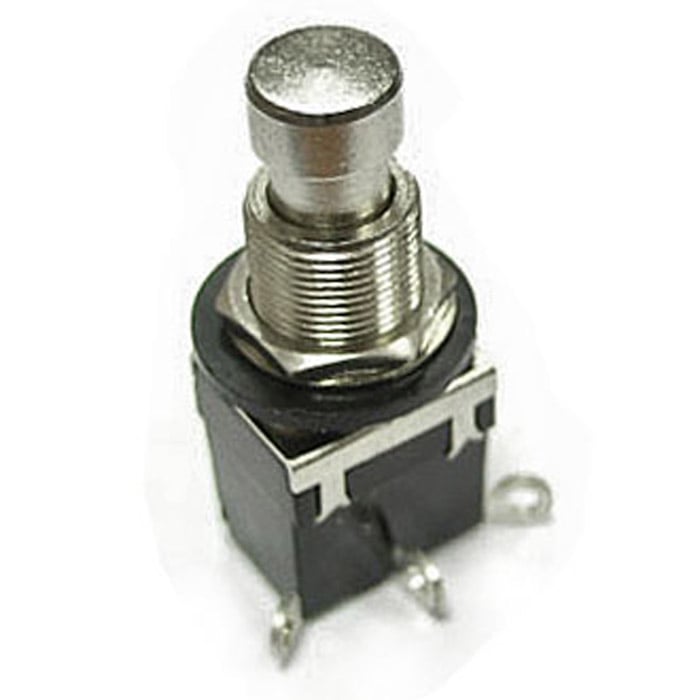

Кнопочный переключатель RUICHI PBS-24-112, ON-(ON), металлический
Кнопочный переключатель RUICHI PBS-24-112, ON-(ON), металлический
- MPN
- PBS-24-112 ON-(ON) металл
- Бренд
- Ruichi
- Артикул RU
- 57013
- Каталог обновлён
- 28.07.2026
- Источник / остаток
- Каталог RU Electronics · 352 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
352 шт в наличии181,66 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

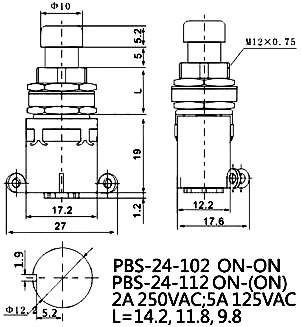

Документация и схема
Характеристики
- Цвет: толкатель/ корпус
- металл (Ф10 мм)/ черный
- Вес брутто
- 23.00
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/500
- Высота
- 17,2 мм
- Ширина
- 12,2 (корпус); 17,6 (полная) мм
- Глубина
- 30,4 + L (длина резьбовой части корпуса) мм
- Номинальный ток
- 4/ 2 А
- Максимальное напряжение
- 125/ 250 (АС) В
- Размер установочного отверстия
- 12,2 мм
- Схема переключения
- ON - (ON) без фиксации, (3P) SPDT
- Контактное сопротивление, не более
- 20 мОм
- Особенности конструкции
- боковое размещение контактов ( под пайку)
- Количество циклов коммутации (электро), не менее
- 50000
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1000 (50 Гц / 1 мин.)
- Тип
- Переключатель кнопочный серии PBS-24
Описание
Кнопочный переключатель RUICHI PBS-24-112, ON-(ON), металлический – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт7350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-24-112 ON-(ON) металлRUICHIАрт. RU 57013 181,66 ₽352 шт по каталогу |  143,44 ₽725 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  170,96 ₽550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  169,35 ₽365 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  10,00 ₽2 300 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON - (ON) без фиксации, (3P) SPDT | ON - (ON) без фиксации, (3P) SPDTСовпадает | 2x ON - ON с фиксацией, DPDT (6P)Отличается | 2x ON - (ON) без фиксации, DPDT (6P)Отличается | OFF-(ON)Отличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 4/ 2 А | 4/ 2 АСовпадает | 5/ 2 АОтличается | 5/ 2 АОтличается | 1 АОтличается |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=500 В) | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | —Нет данных |
| Максимальное напряжение | 125/ 250 (АС) В | 125/ 250 (АС) ВСовпадает | 125/ 250 (АС) ВСовпадает | 125/ 250 (АС) ВСовпадает | —Нет данных |
- 143,44 ₽725 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON - (ON) без фиксации, (3P) SPDTАналогON - (ON) без фиксации, (3P) SPDTСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий4/ 2 ААналог4/ 2 АСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 170,96 ₽550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON - (ON) без фиксации, (3P) SPDTАналог2x ON - ON с фиксацией, DPDT (6P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий4/ 2 ААналог5/ 2 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 169,35 ₽365 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON - (ON) без фиксации, (3P) SPDTАналог2x ON - (ON) без фиксации, DPDT (6P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий4/ 2 ААналог5/ 2 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 10,00 ₽2 300 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Схема переключения
- ТекущийON - (ON) без фиксации, (3P) SPDTАналогOFF-(ON)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий4/ 2 ААналог1 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог—Нет данных
- Максимальное напряжение
- Текущий125/ 250 (АС) ВАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
