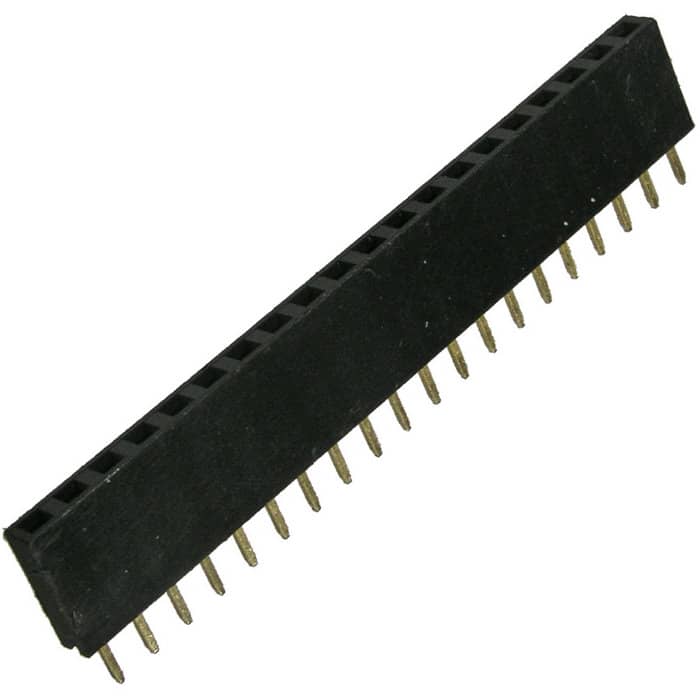

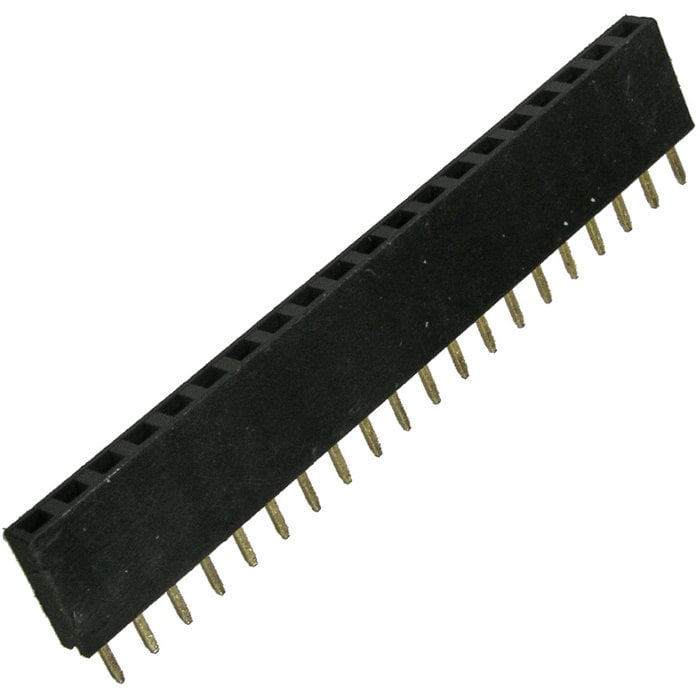

Гнездо для плат 2.54 мм RUICHI PBS-1x20 (PBS-20) шаг 2.54 мм

20 контактов

Товар подлежит обязательной маркировке
MPN
PBS-1x20 (PBS-20) шаг 2.54 мм
Бренд
Ruichi
Артикул RU
58361

Основные параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Диапазон рабочих температур, °C
-40 ...+105
Все характеристики
Документация
1 600 шт в наличии6,83 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)

Монтаж и корпус

Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Количество контактов
20
Материал корпуса
полиэстер (UL 94V-0); standard - Nylon PA-46
Глубина, мм
2,5
Ширина, мм
50,8
Высота, мм
8,5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-40 ...+105

Упаковка и вес

Вес брутто
1.88
Транспортная упаковка: размер/кол-во
48*32*22.5/10080

Другие параметры

Тип разъёма
F - гнездо

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PBS-1x20 (PBS-20) шаг 2.54 мм

Технические параметры, размеры и рекомендации производителя

Скачать

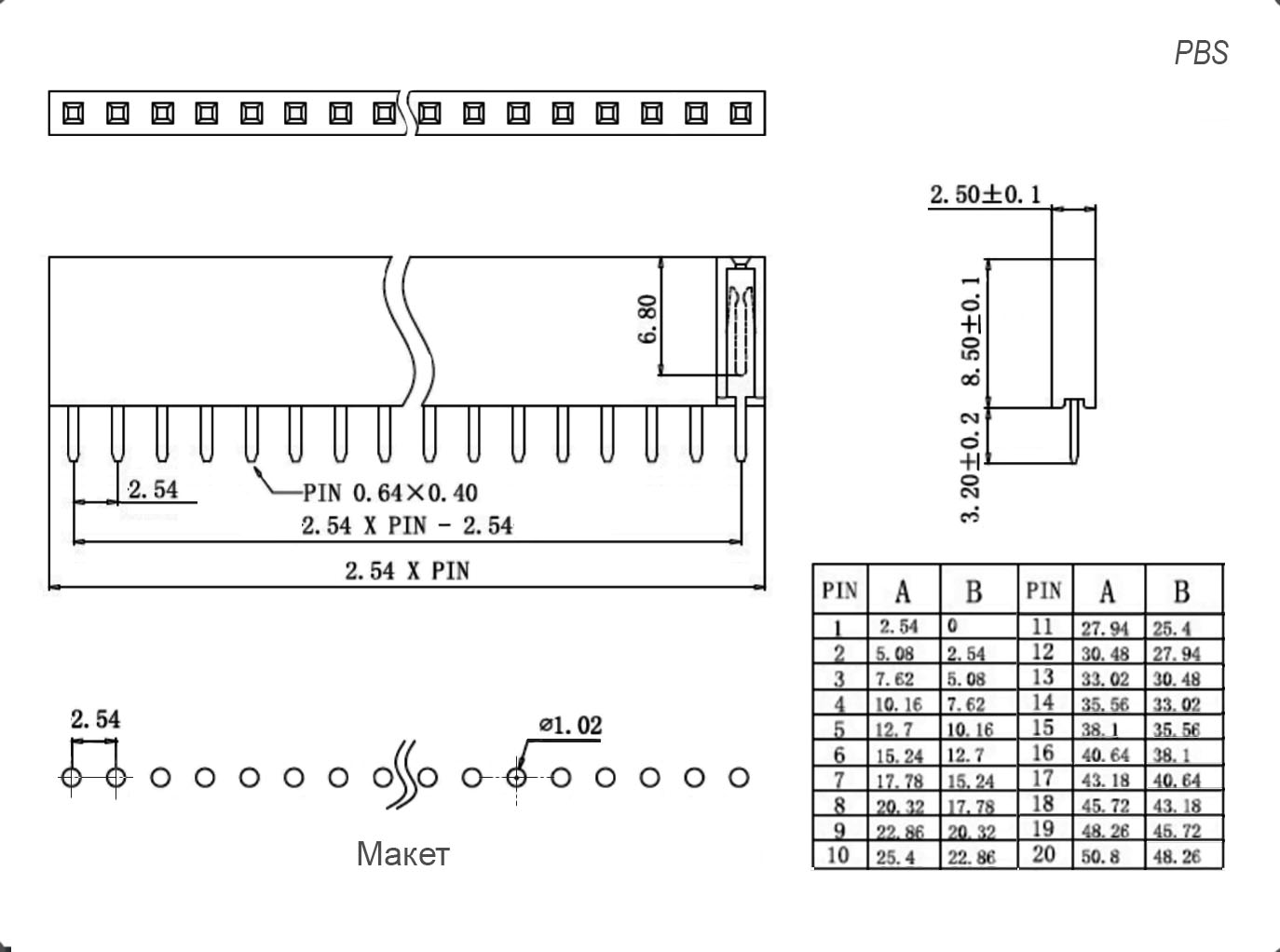

Миниатюра: Схема PBS-1x20 (PBS-20) шаг 2.54 мм
IMAGE · Схема

Схема PBS-1x20 (PBS-20) шаг 2.54 мм

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 1 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
160 шт · только целая упаковка
Фасовка
160 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026160 шт101 600 шт
