Datasheet PBS-1x06R (PBS-06R)шаг 2.54 мм
Технические параметры, размеры и рекомендации производителя

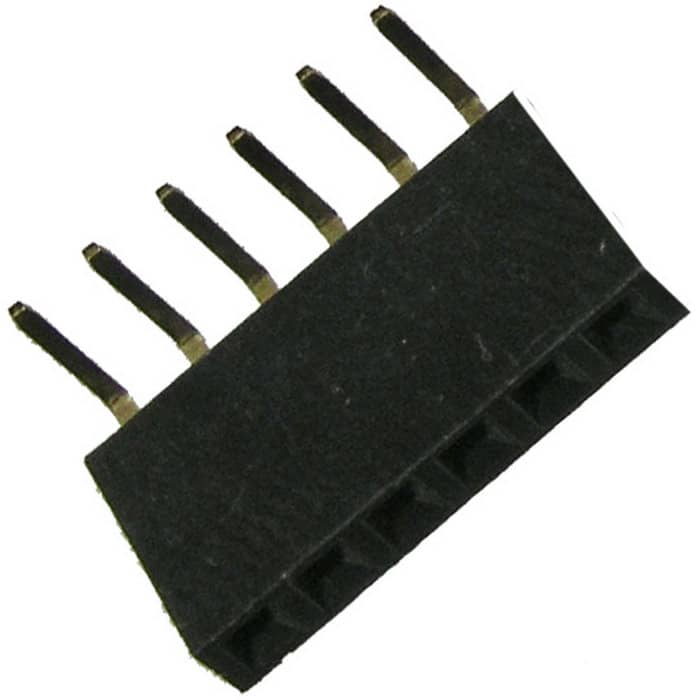

Гнездо для плат 2.54 мм RUICHI PBS-1x06R (PBS-06R)шаг 2.54 мм
6 контактов
Товар подлежит обязательной маркировке- MPN
- PBS-1x06R (PBS-06R)шаг 2.54 мм
- Бренд
- Ruichi
- Артикул RU
- 58366
Основные параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур, °C
- -40...+105
3 000 шт в наличии5,06 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
Монтаж и корпус
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Количество контактов
- 6
- Материал корпуса
- PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
- Материал
- PBT
- Глубина, мм
- 2,5 (корпус)+ 3,2
- Ширина, мм
- 15,24
- Высота, мм
- 8,5 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Упаковка и вес
- Вес брутто
- 0.63
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/5000
Другие параметры
- Тип разъёма
- однорядная гнездовая колодка для штырей серии PBS для плат угловая

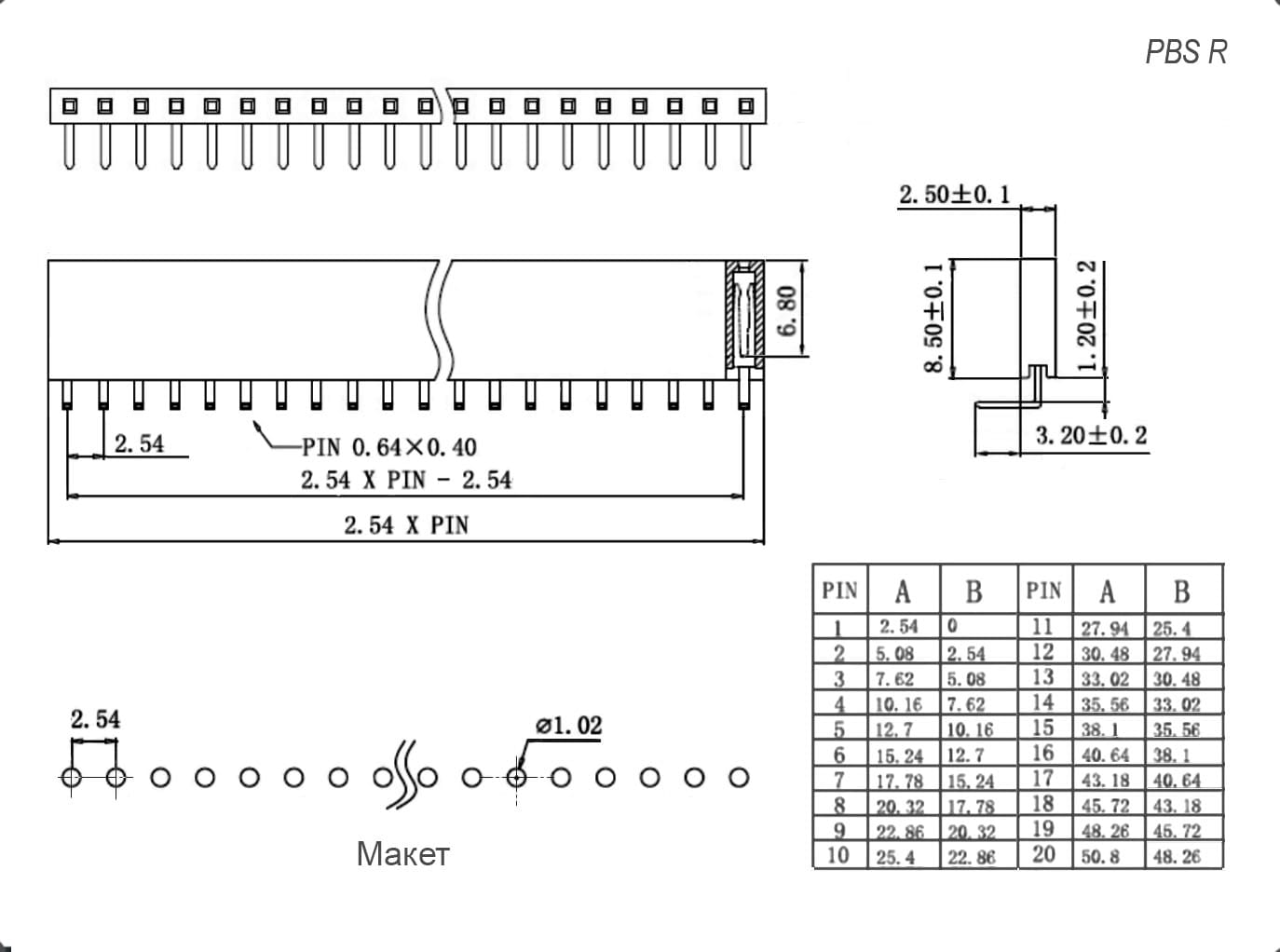

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 3 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 500 шт · только целая упаковка
- Фасовка
- 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт63 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-1x06R (PBS-06R)шаг 2.54 ммRUICHIАрт. RU 58366 5,06 ₽3 000 шт по каталогу |  2,92 ₽2 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,85 ₽5 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  21,42 ₽3 040 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  2,32 ₽7 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | однорядная гнездовая колодка для штырей серии PBS для плат угловая | однорядная гнездовая колодка для штырей серии PBS для плат прямаяОтличается | однорядная гнездовая колодка для штырей серии PBS для плат угловаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат угловаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяОтличается |
| Количество контактов | 6 | 6Совпадает | 2Отличается | 40Отличается | 3Отличается |
| Материал корпуса | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46 | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 2,92 ₽2 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат угловаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяОтличается
- Количество контактов
- Текущий6Аналог6Совпадает
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 2,85 ₽5 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат угловаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат угловаяСовпадает
- Количество контактов
- Текущий6Аналог2Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 21,42 ₽3 040 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат угловаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат угловаяСовпадает
- Количество контактов
- Текущий6Аналог40Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 2,32 ₽7 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат угловаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяОтличается
- Количество контактов
- Текущий6Аналог3Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
