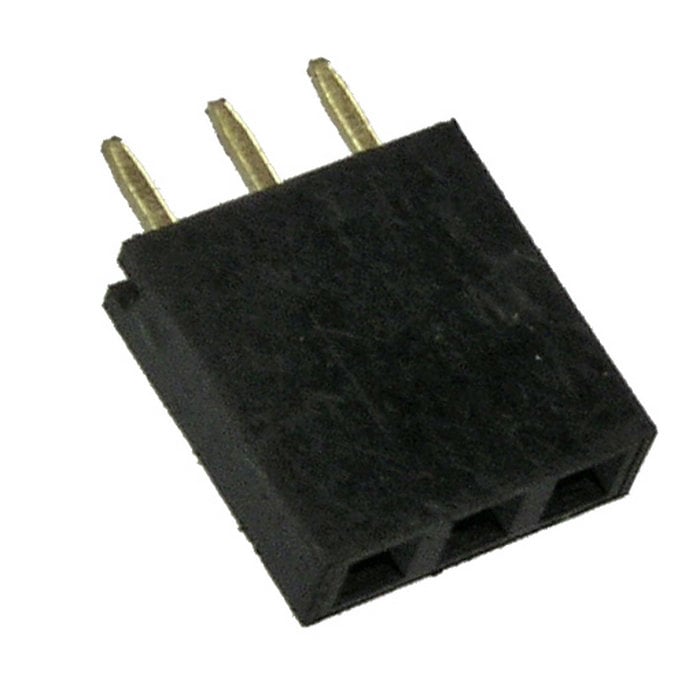

Гнездо для плат 2.54 мм RUICHI PBS-1x03 (PBS-03)шаг 2.54 мм
3 контакта
Товар подлежит обязательной маркировке- MPN
- PBS-1x03 (PBS-03)шаг 2.54 мм
- Бренд
- Ruichi
- Артикул RU
- 58345
Основные параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур, °C
- -40...+105
7 000 шт в наличии2,32 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
Монтаж и корпус
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Количество контактов
- 3
- Материал корпуса
- PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
- Материал
- PBT
- Глубина, мм
- 2,5
- Ширина, мм
- 7,62
- Высота, мм
- 8,5 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Упаковка и вес
- Вес брутто
- 0.27
- Транспортная упаковка: размер/кол-во
- 42*23*26/15000
Другие параметры
- Тип разъёма
- однорядная гнездовая колодка для штырей серии PBS для плат прямая

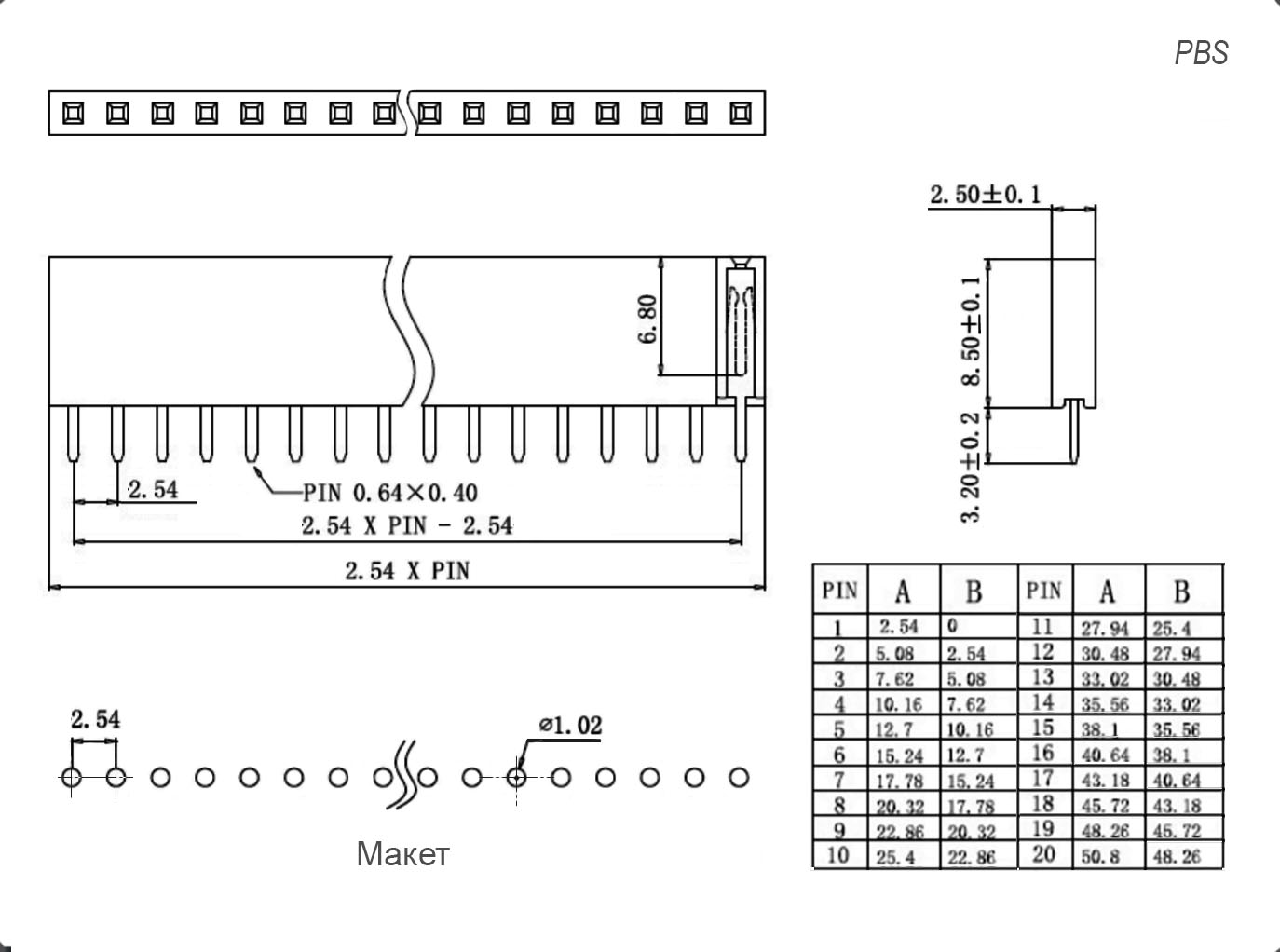

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 7 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 000 шт77 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-1x03 (PBS-03)шаг 2.54 ммRUICHIАрт. RU 58345 2,32 ₽7 000 шт по каталогу |  2,92 ₽2 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,54 ₽16 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,48 ₽1 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,67 ₽25 040 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | однорядная гнездовая колодка для штырей серии PBS для плат прямая | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает |
| Количество контактов | 3 | 6Отличается | 12Отличается | 10Отличается | 40Отличается |
| Материал корпуса | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46 | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 2,92 ₽2 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий3Аналог6Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 3,54 ₽16 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий3Аналог12Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 4,48 ₽1 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий3Аналог10Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 8,67 ₽25 040 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий3Аналог40Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
