Datasheet PBS-1x04 (PBS-04) шаг 2.54 мм
Технические параметры, размеры и рекомендации производителя
Закрытые (PBS, PBD, BLS и прочие)
Товар подлежит обязательной маркировке

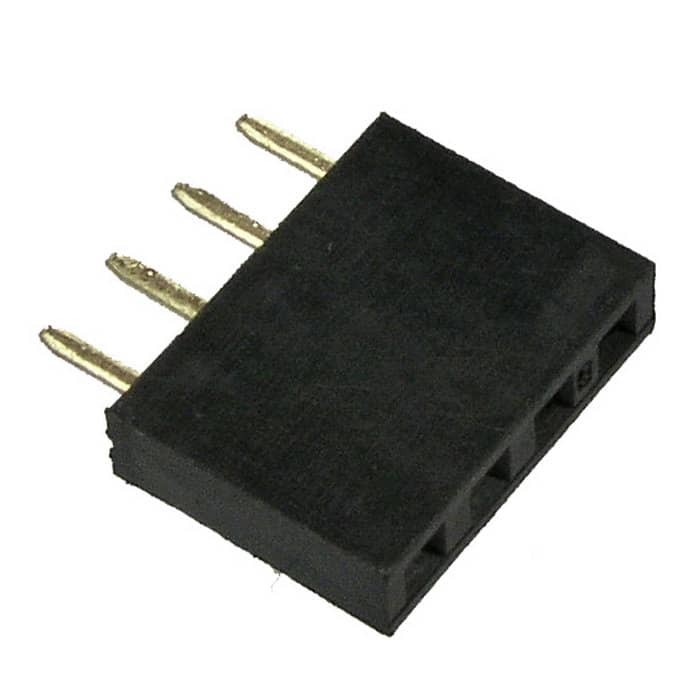

Гнездо для плат 2.54 мм RUICHI PBS-1x04 (PBS-04) шаг 2.54 мм, 4 контакта
Гнездо для плат 2.54 мм RUICHI PBS-1x04 (PBS-04) шаг 2.54 мм, 4 контакта
Товар подлежит обязательной маркировке- MPN
- PBS-1x04 (PBS-04) шаг 2.54 мм
- Бренд
- Ruichi
- Артикул RU
- 58346
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 680 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 300 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
1 680 шт в наличии2,09 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

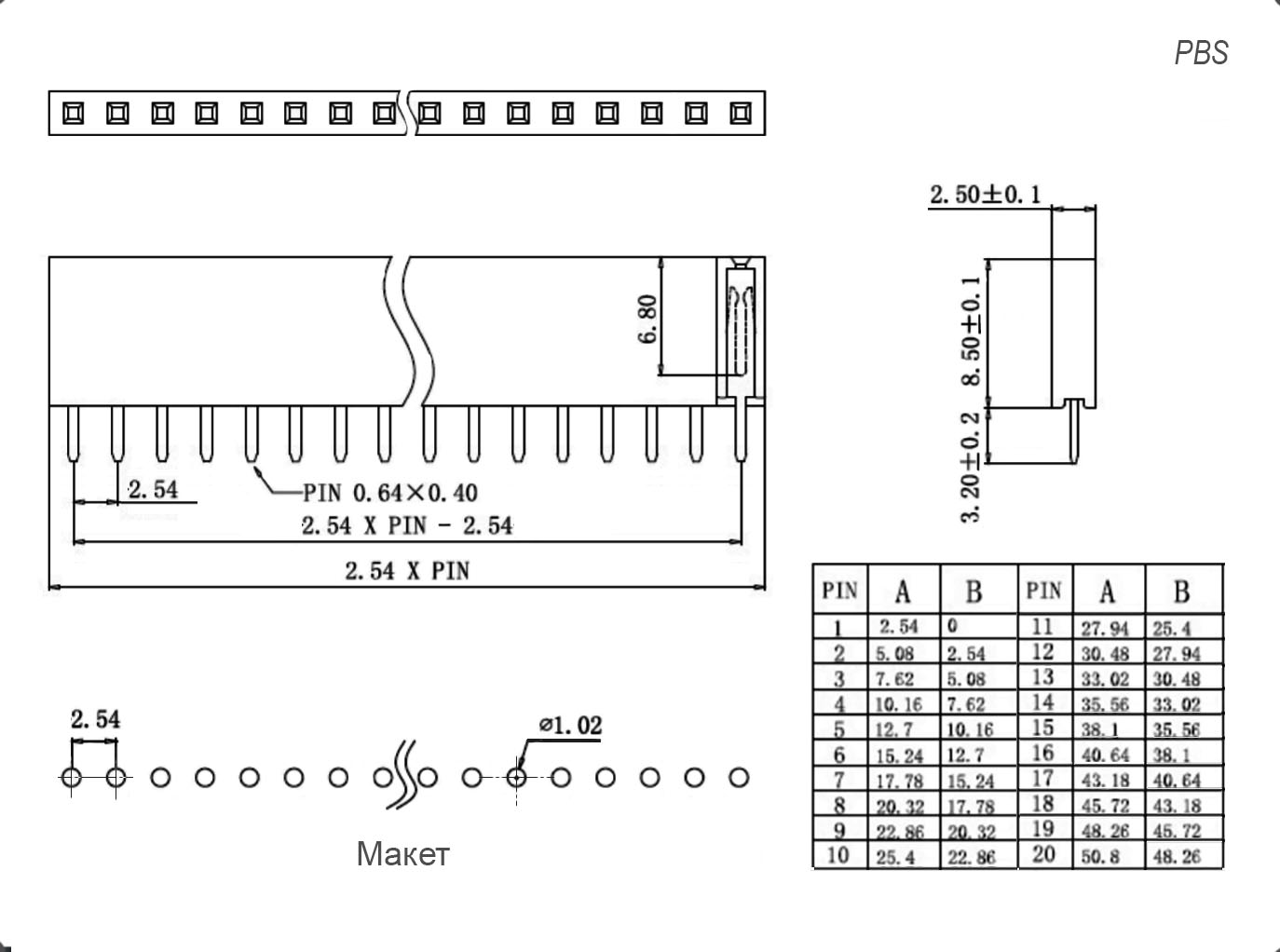

Документация и схема
Характеристики
- Вес брутто
- 0.36
- Транспортная упаковка: размер/кол-во
- 35*26.2*26.3/20000
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур, °C
- -40...+105
- Тип разъёма
- однорядная гнездовая колодка для штырей серии PBS для плат прямая
- Количество контактов
- 4
- Материал корпуса
- PBT или полиэстер (UL 94V-0); standard - Nylon PA-46
- Материал
- PBT
- Глубина, мм
- 2,5
- Ширина, мм
- 10,16
- Высота, мм
- 8,5 (корпус)
Описание
Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025300 шт2600 шт
20251 000 шт11 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-1x04 (PBS-04) шаг 2.54 ммRUICHIАрт. RU 58346 2,09 ₽1 680 шт по каталогу |  2,32 ₽7 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,92 ₽5 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,72 ₽200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,67 ₽55 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | однорядная гнездовая колодка для штырей серии PBS для плат прямая | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает | однорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает |
| Количество контактов | 4 | 3Отличается | 6Отличается | 8Отличается | 9Отличается |
| Материал корпуса | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46 | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает | PBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 2,32 ₽7 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий4Аналог3Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 2,92 ₽5 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий4Аналог6Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 3,72 ₽200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий4Аналог8Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 3,67 ₽55 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийоднорядная гнездовая колодка для штырей серии PBS для плат прямаяАналогоднорядная гнездовая колодка для штырей серии PBS для плат прямаяСовпадает
- Количество контактов
- Текущий4Аналог9Отличается
- Материал корпуса
- ТекущийPBT или полиэстер (UL 94V-0); standard - Nylon PA-46АналогPBT или полиэстер (UL 94V-0); standard - Nylon PA-46Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
