Datasheet PBS-10B off-(on) красный
Технические параметры, размеры и рекомендации производителя

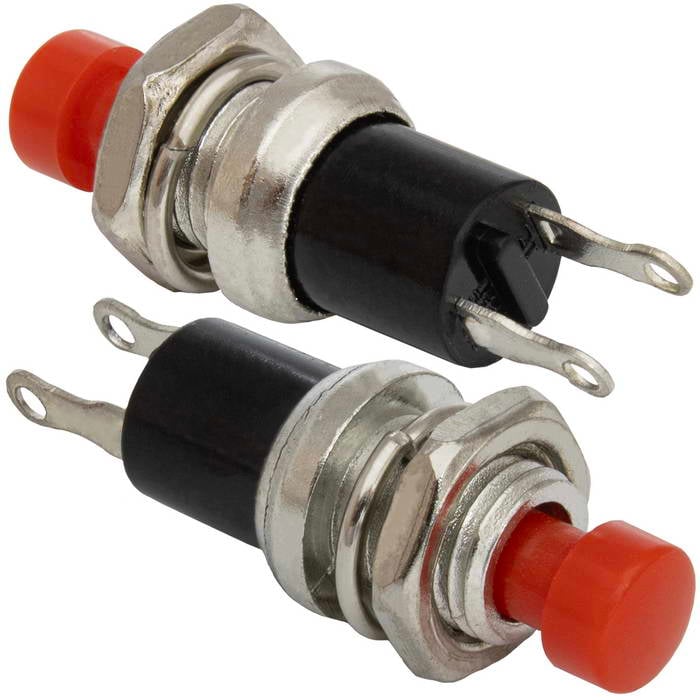

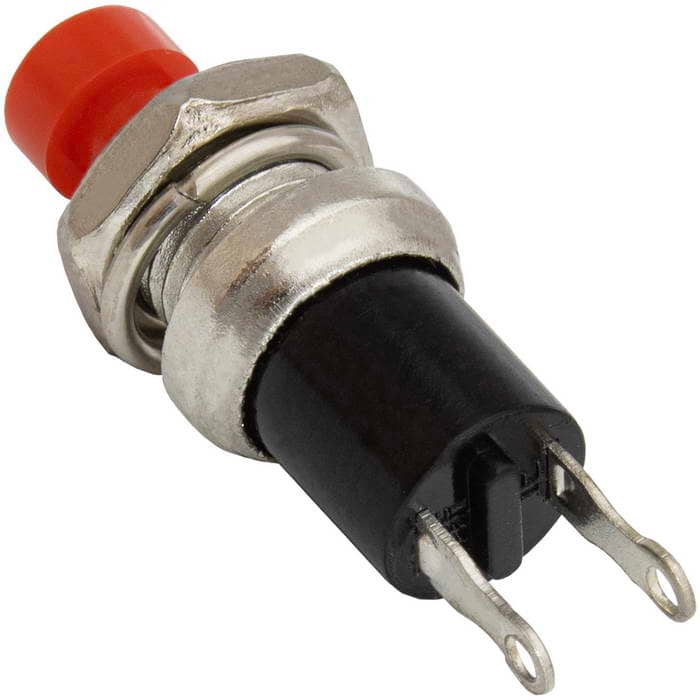

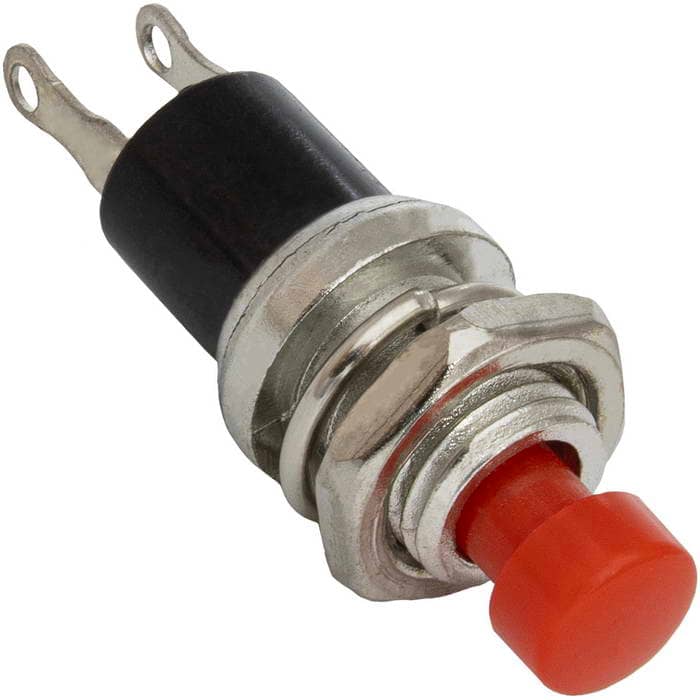

Кнопочный переключатель RUICHI PBS-10B
OFF-(ON), красный
- MPN
- PBS-10B off-(on) красный
- Бренд
- Ruichi
- Артикул RU
- 56986
Основные параметры
- Схема переключения
- OFF-(ON), SPST, без фиксации
- Цвет: толкатель/ корпус
- кнопка со штоком толкателя - красные
- Срок службы
- не менее 20000 переключений
- Глубина
- 22,5 (корпус+кнопка); 29 (полная) мм
- Диаметр
- кнопка - 6; установочное отверстие - 7 мм
- Максимальный ток
- 1 (3) А
3 400 шт в наличии14,34 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 1 (3) А
- Схема переключения
- OFF-(ON), SPST, без фиксации
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: толкатель/ корпус
- кнопка со штоком толкателя - красные
- Глубина
- 22,5 (корпус+кнопка); 29 (полная) мм
- Диаметр
- кнопка - 6; установочное отверстие - 7 мм
- Диаметр корпуса
- 9,5 мм
Условия эксплуатации
- Срок службы
- не менее 20000 переключений
- Диапазон рабочих температур
- -25...+85
Упаковка и вес
- Вес брутто
- 3.06
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/5000
Другие параметры
- Тип
- Переключатель кнопочный серии PBS-10

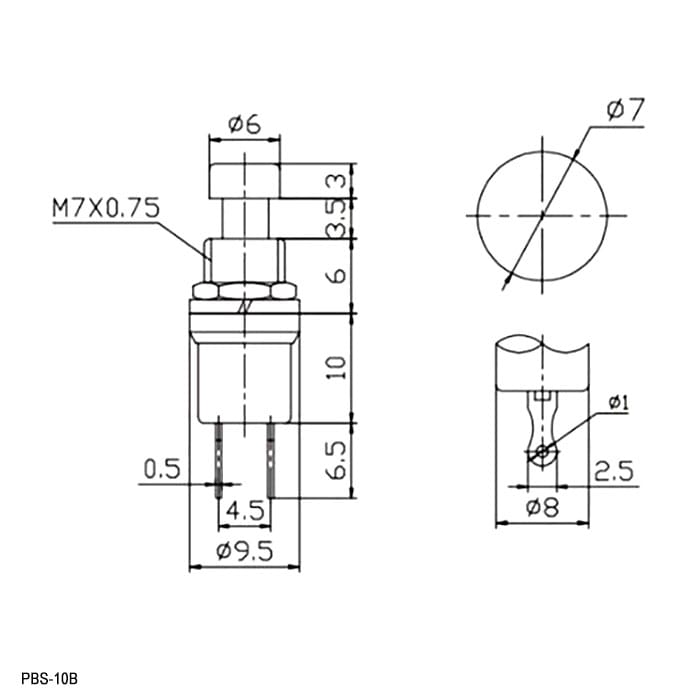

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 3 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI PBS-10B, OFF-(ON), красный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026200 шт173 400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-10B off-(on) красныйRUICHIАрт. RU 56986 14,34 ₽3 400 шт по каталогу |  17,45 ₽30 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  21,59 ₽4 960 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  9,99 ₽1 400 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  11,87 ₽600 шт по каталогу Совпадает 1 из 2 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | OFF-(ON), SPST, без фиксации | OFF-(ON), SPST, без фиксацииСовпадает | ON-(OFF), SPSTОтличается | OFF- (ON)Отличается | OFF-(ON)Отличается |
| Диаметр корпуса | 9,5 мм | 9,5 ммСовпадает | 9,5 ммСовпадает | —Нет данных | —Нет данных |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | —Нет данных |
| Максимальный ток | 1 (3) А | 1 (3) АСовпадает | 1 (3) АСовпадает | —Нет данных | —Нет данных |
- 17,45 ₽30 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF-(ON), SPST, без фиксацииАналогOFF-(ON), SPST, без фиксацииСовпадает
- Диаметр корпуса
- Текущий9,5 ммАналог9,5 ммСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Максимальный ток
- Текущий1 (3) ААналог1 (3) АСовпадает
- 21,59 ₽4 960 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF-(ON), SPST, без фиксацииАналогON-(OFF), SPSTОтличается
- Диаметр корпуса
- Текущий9,5 ммАналог9,5 ммСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Максимальный ток
- Текущий1 (3) ААналог1 (3) АСовпадает
- 9,99 ₽1 400 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Схема переключения
- ТекущийOFF-(ON), SPST, без фиксацииАналогOFF- (ON)Отличается
- Диаметр корпуса
- Текущий9,5 ммАналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Максимальный ток
- Текущий1 (3) ААналог—Нет данных
- 11,87 ₽600 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Схема переключения
- ТекущийOFF-(ON), SPST, без фиксацииАналогOFF-(ON)Отличается
- Диаметр корпуса
- Текущий9,5 ммАналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог—Нет данных
- Максимальный ток
- Текущий1 (3) ААналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
