Datasheet PBS-10B-2 off-(on) красный
Технические параметры, размеры и рекомендации производителя

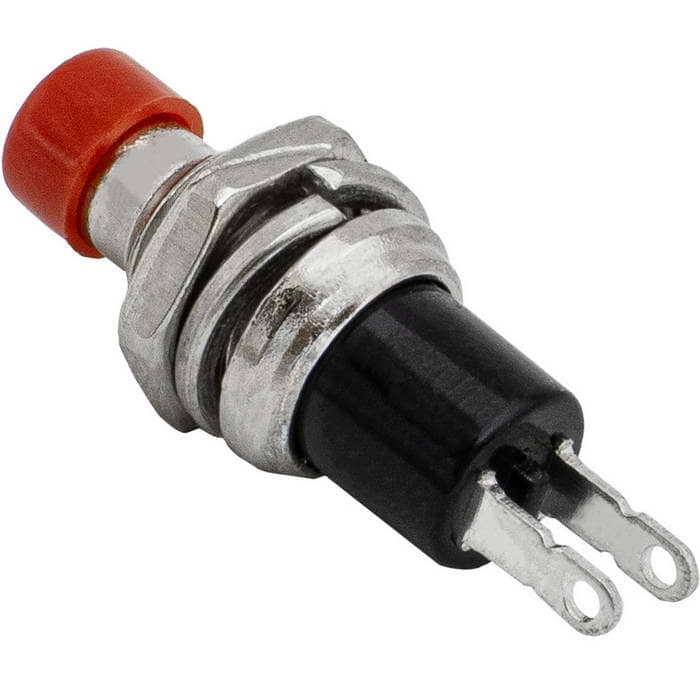

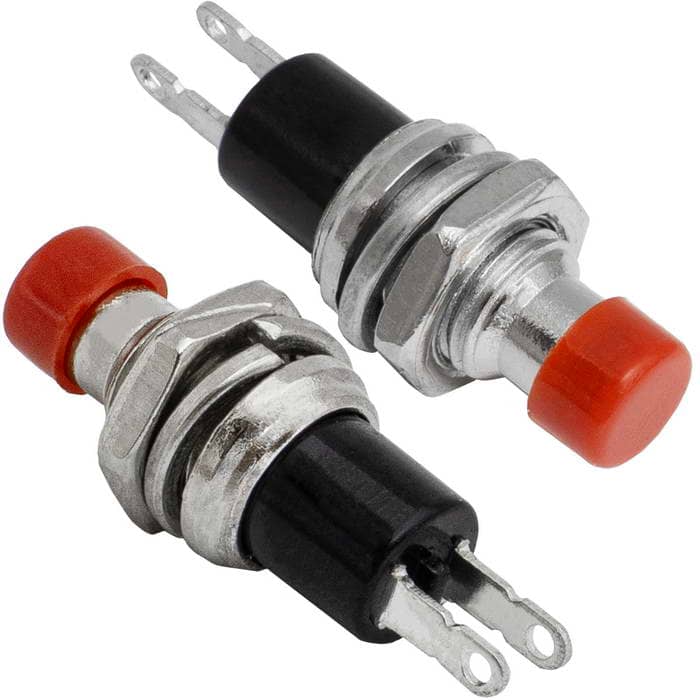

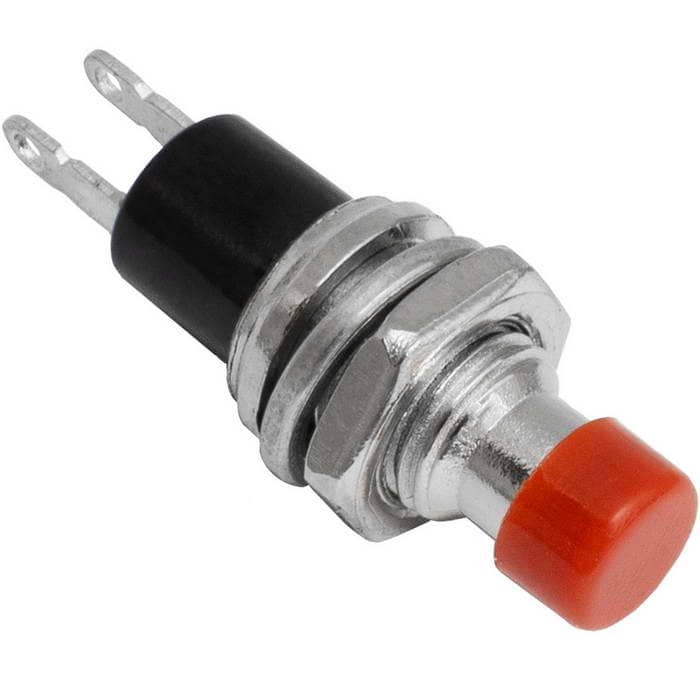

Кнопочный переключатель RUICHI PBS-10B-2
OFF-(ON), красный
- MPN
- PBS-10B-2 off-(on) красный
- Бренд
- Ruichi
- Артикул RU
- 56987
Основные параметры
- Схема переключения
- OFF-(ON), SPST, без фиксации
- Цвет: толкатель/ корпус
- кнопка красная
- Срок службы
- не менее 20000 переключений
- Глубина
- 21,1 (корпус+кнопка); 27,5 (полная) мм
- Диаметр
- кнопка - 6; установочное отверстие - 7 мм
- Максимальный ток
- 1 (3) А
Под заказ17,45 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 1 (3) А
- Схема переключения
- OFF-(ON), SPST, без фиксации
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: толкатель/ корпус
- кнопка красная
- Глубина
- 21,1 (корпус+кнопка); 27,5 (полная) мм
- Диаметр
- кнопка - 6; установочное отверстие - 7 мм
- Диаметр корпуса
- 9,5 мм
Условия эксплуатации
- Срок службы
- не менее 20000 переключений
- Диапазон рабочих температур
- -25...+85
Упаковка и вес
- Вес брутто
- 3.25
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/2000
Другие параметры
- Особенности конструкции
- шток толкателя - металл
- Тип
- Переключатель кнопочный серии PBS-10

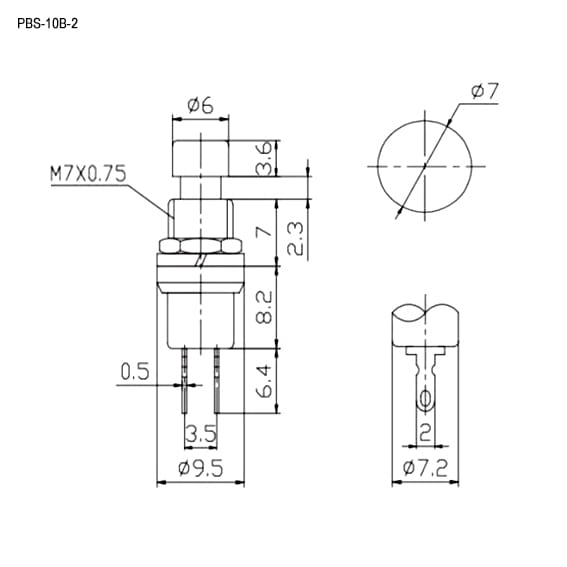

Документация и схема
Условия поставки
Обновлено 22.08.2026- Источник / остаток
- Каталог RU Electronics · 30 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI PBS-10B-2, OFF-(ON), красный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
