Datasheet PBD2-20 (PBD2-2x10) 2.00 mm
Технические параметры, размеры и рекомендации производителя

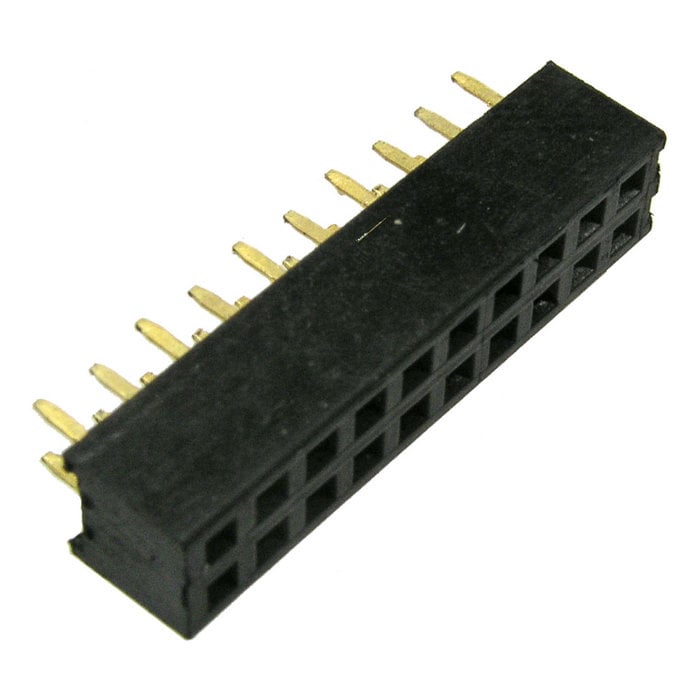

Гнездо для плат 2.00 мм RUICHI PBD2-20 (PBD2-2x10) 2.00 мм
20 контактов
Товар подлежит обязательной маркировке- MPN
- PBD2-20 (PBD2-2x10) 2.00 mm
- Бренд
- Ruichi
- Артикул RU
- 63436
Основные параметры
- Номинальный ток
- 1,5 А
- Высота
- 4.5 мм
- Ширина
- 20,5 мм
- Глубина
- 4,3 (корпус) мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
1 200 шт в наличии14,09 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 1,5 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 4.5 мм
- Ширина
- 20,5 мм
- Глубина
- 4,3 (корпус) мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 20 (10 х 2 ряда с шагом 2.0 мм)
- Материал
- корпус - PBT (UL94V-0), контакты - латунь
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 0.80
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/5000
Другие параметры
- Тип разъёма
- F - гнездо серии PBS2 для плат прямое
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 1 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Гнездо для пайки на плату, шаг 2.00мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт61 200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBD2-20 (PBD2-2x10) 2.00 mmRUICHIАрт. RU 63436 14,09 ₽1 200 шт по каталогу |  13,77 ₽750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  10,98 ₽2 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  9,19 ₽600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,25 ₽4 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Количество контактов | 20 (10 х 2 ряда с шагом 2.0 мм) | 16 (8 х 2 ряда с шагом 2.0 мм)Отличается | 14 (7 х 2 ряда с шагом 2.0 мм)Отличается | 10 (5 х 2 ряда с шагом 2.0 мм)Отличается | 8 (4 х 2 ряда с шагом 2.0 мм)Отличается |
| Тип разъёма | F - гнездо серии PBS2 для плат прямое | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 1,5 А | 1,5 АСовпадает | 1,5 АСовпадает | 1,5 АСовпадает | 1,5 АСовпадает |
- 13,77 ₽750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий20 (10 х 2 ряда с шагом 2.0 мм)Аналог16 (8 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
- 10,98 ₽2 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий20 (10 х 2 ряда с шагом 2.0 мм)Аналог14 (7 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
- 9,19 ₽600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий20 (10 х 2 ряда с шагом 2.0 мм)Аналог10 (5 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
- 8,25 ₽4 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий20 (10 х 2 ряда с шагом 2.0 мм)Аналог8 (4 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
