Datasheet PBD2-14 (PBD2-2x7) 2.00 mm
Технические параметры, размеры и рекомендации производителя
Закрытые (PBS, PBD, BLS и прочие)
Товар подлежит обязательной маркировке

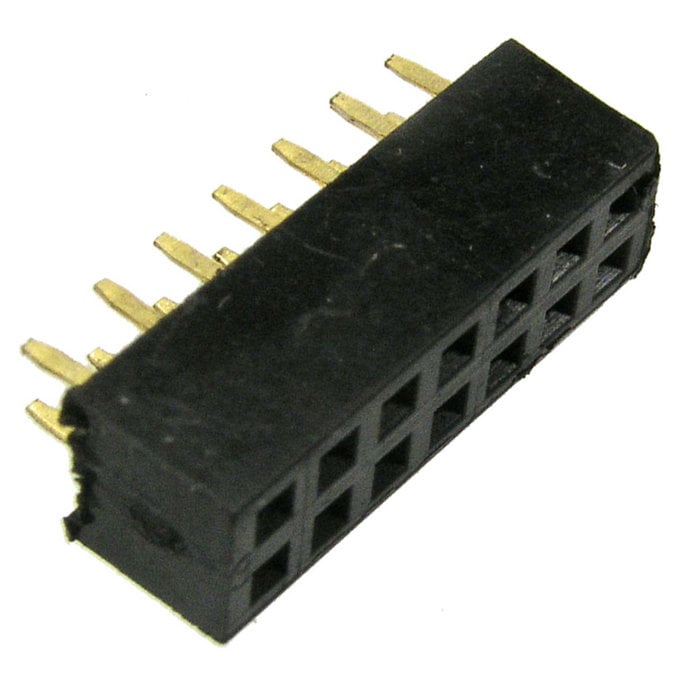

Гнездо для плат 2.00 мм RUICHI PBD2-14 (PBD2-2x7) 2.00 мм, 14 контактов
Гнездо для плат 2.00 мм RUICHI PBD2-14 (PBD2-2x7) 2.00 мм, 14 контактов
Товар подлежит обязательной маркировке- MPN
- PBD2-14 (PBD2-2x7) 2.00 mm
- Бренд
- Ruichi
- Артикул RU
- 63433
- Каталог обновлён
- 31.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 002 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 77 / 165 / 200 / 280 шт в упаковке
- Date code / партия
- Год / маркировка: 2026 / 2025
- Документация
- Datasheet: 1
1 002 шт в наличии10,98 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 0.55
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/3000
- Высота
- 4.5 мм
- Ширина
- 14,5 мм
- Глубина
- 4,3 (корпус) мм
- Номинальный ток
- 1,5 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур
- -40...+105 °С
- Тип разъёма
- F - гнездо серии PBS2 для плат прямое
- Количество контактов
- 14 (7 х 2 ряда с шагом 2.0 мм)
- Материал
- корпус - PBT (UL94V-0), контакты - латунь
Описание
Гнездо для пайки на плату, шаг 2.00мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202677 шт177 шт
2025165 шт1165 шт
2026200 шт1200 шт
2025280 шт2560 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBD2-14 (PBD2-2x7) 2.00 mmRUICHIАрт. RU 63433 10,98 ₽1 002 шт по каталогу |  9,19 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  13,77 ₽1 650 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,25 ₽4 350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  14,09 ₽1 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Количество контактов | 14 (7 х 2 ряда с шагом 2.0 мм) | 10 (5 х 2 ряда с шагом 2.0 мм)Отличается | 16 (8 х 2 ряда с шагом 2.0 мм)Отличается | 8 (4 х 2 ряда с шагом 2.0 мм)Отличается | 20 (10 х 2 ряда с шагом 2.0 мм)Отличается |
| Тип разъёма | F - гнездо серии PBS2 для плат прямое | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 1,5 А | 1,5 АСовпадает | 1,5 АСовпадает | 1,5 АСовпадает | 1,5 АСовпадает |
- 9,19 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий14 (7 х 2 ряда с шагом 2.0 мм)Аналог10 (5 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
- 13,77 ₽1 650 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий14 (7 х 2 ряда с шагом 2.0 мм)Аналог16 (8 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
- 8,25 ₽4 350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий14 (7 х 2 ряда с шагом 2.0 мм)Аналог8 (4 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
- 14,09 ₽1 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий14 (7 х 2 ряда с шагом 2.0 мм)Аналог20 (10 х 2 ряда с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1,5 ААналог1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
