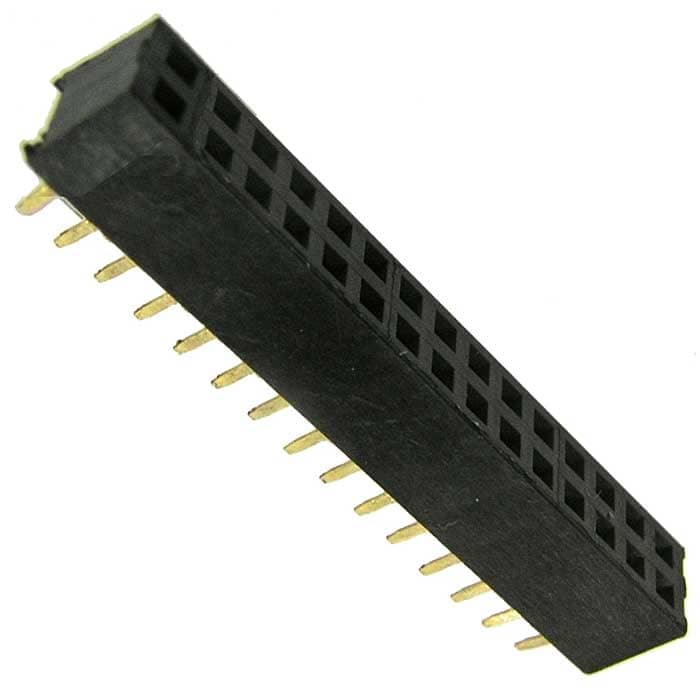

Гнездо для плат 2.54 мм RUICHI PBD 30

30 контактов

Товар подлежит обязательной маркировке
MPN
PBD 30
Бренд
Ruichi
Артикул RU
63454

Основные параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
30
Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Диапазон рабочих температур, °C
-45...+105
Тип разъёма
F - гнездо
Все характеристики
Документация
800 шт в наличии7,72 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
30

Монтаж и корпус

Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Количество контактов
30 (2х15)
Материал корпуса
термопластик UL 94V-0
Глубина, мм
5,0
Ширина, мм
38,1
Высота, мм
8,5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-45...+105

Упаковка и вес

Вес брутто
2.70
Транспортная упаковка: размер/кол-во
42*23*26/4400

Другие параметры

Тип разъёма
F - гнездо

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

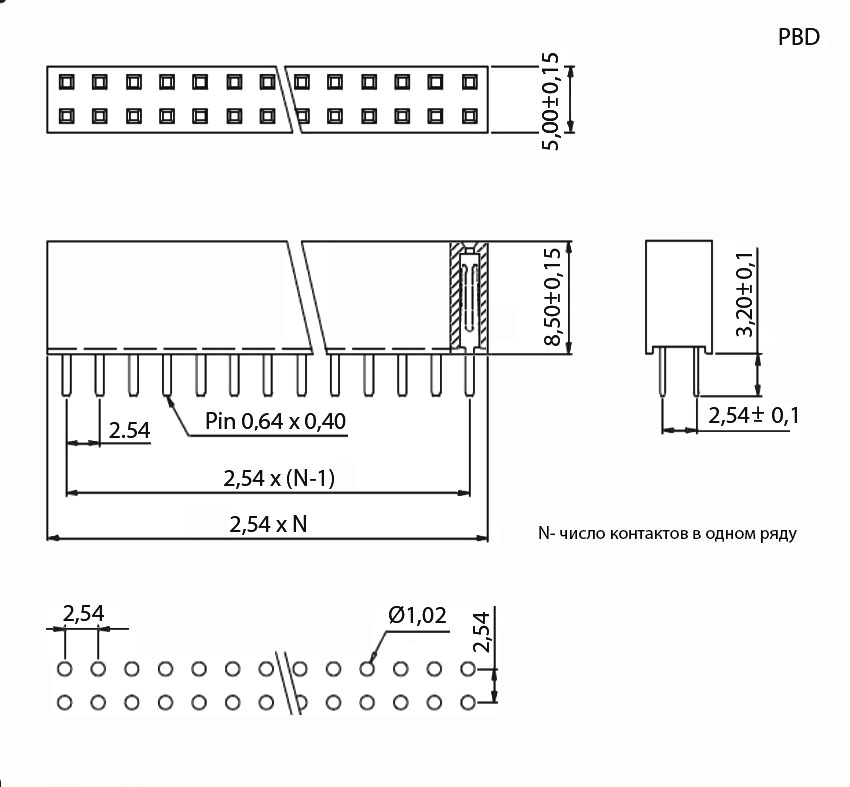

Миниатюра: Схема PBD 30
IMAGE · Схема

Схема PBD 30

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2025

Описание

Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт8800 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPBD 30RUICHIАрт. RU 63454
7,72 ₽800 шт по каталогу
Параметрический вариантRUICHIPBD 32Арт. RU 63455
7,91 ₽600 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPBD 26 (PBD 2x13)Арт. RU 63452
7,11 ₽1 200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPBD 24 (PBD 2x12)Арт. RU 63451
6,87 ₽3 120 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPBD 28Арт. RU 63453
6,28 ₽1 800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Способ монтажапайка в платупайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадает
Тип разъёмаF - гнездоF - гнездоСовпадаетF - гнездоСовпадаетF - гнездоСовпадаетF - гнездоСовпадает
Количество контактов30 (2х15)32 (2х16)Отличается26 (2х13)Отличается24 (2х12)Отличается28 (2х14)Отличается
Материал корпусатермопластик UL 94V-0термопластик UL 94V-0Совпадаеттермопластик UL 94V-0Совпадаеттермопластик UL 94V-0Совпадаеттермопластик UL 94V-0Совпадает
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает30Совпадает
  • Параметрический вариантRUICHIPBD 32Арт. RU 63455
    7,91 ₽600 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий30 (2х15)Аналог32 (2х16)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBD 26 (PBD 2x13)Арт. RU 63452
    7,11 ₽1 200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий30 (2х15)Аналог26 (2х13)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBD 24 (PBD 2x12)Арт. RU 63451
    6,87 ₽3 120 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий30 (2х15)Аналог24 (2х12)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBD 28Арт. RU 63453
    6,28 ₽1 800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий30 (2х15)Аналог28 (2х14)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
