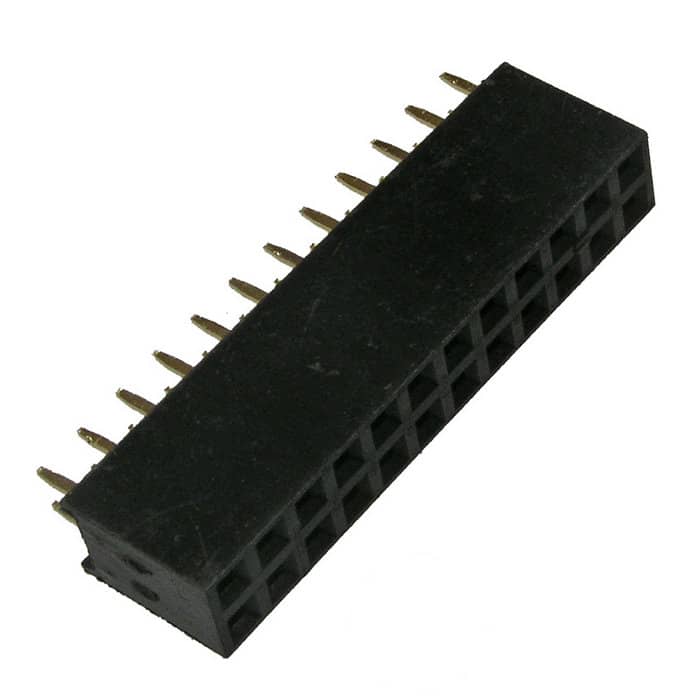

Гнездо для плат 2.54 мм RUICHI PBD 24 (PBD 2x12)

24 контакта

Товар подлежит обязательной маркировке
MPN
PBD 24 (PBD 2x12)
Бренд
Ruichi
Артикул RU
63451

Основные параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
30
Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Диапазон рабочих температур, °C
-45...+105
Тип разъёма
F - гнездо
Все характеристики
Документация
3 120 шт в наличии6,87 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
30

Монтаж и корпус

Шаг контактов, мм
2,54
Способ монтажа
пайка в плату
Количество контактов
24 (2х12)
Материал корпуса
термопластик UL 94V-0
Глубина, мм
5,0
Ширина, мм
30,48
Высота, мм
8,5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-45...+105

Упаковка и вес

Вес брутто
2.19
Транспортная упаковка: размер/кол-во
42*23*26/5100

Другие параметры

Тип разъёма
F - гнездо

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

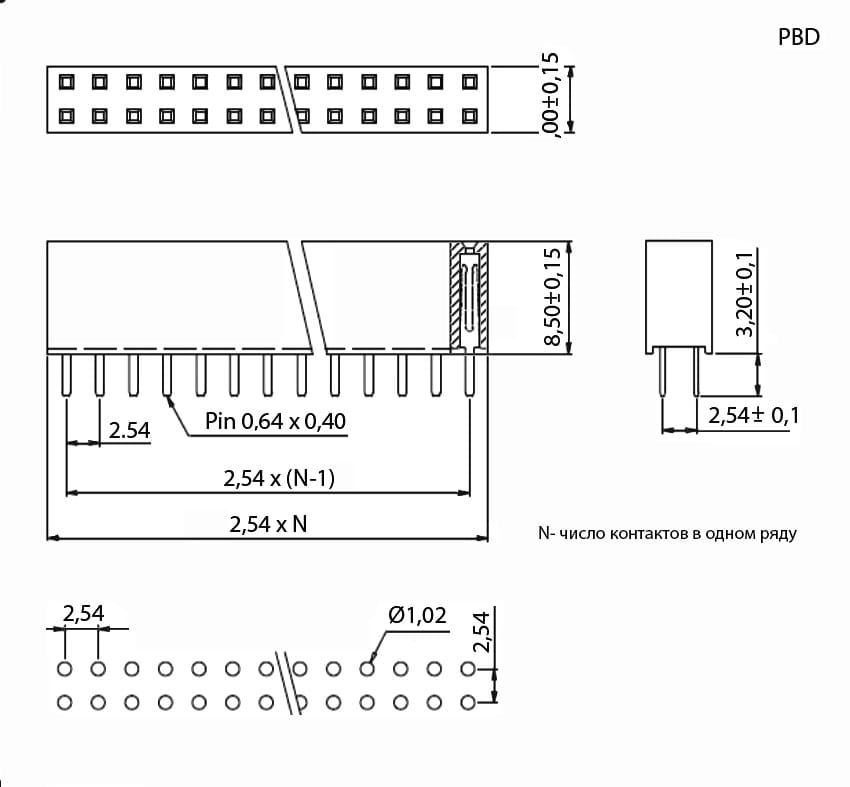

Миниатюра: Схема PBD 24 (PBD 2x12)
IMAGE · Схема

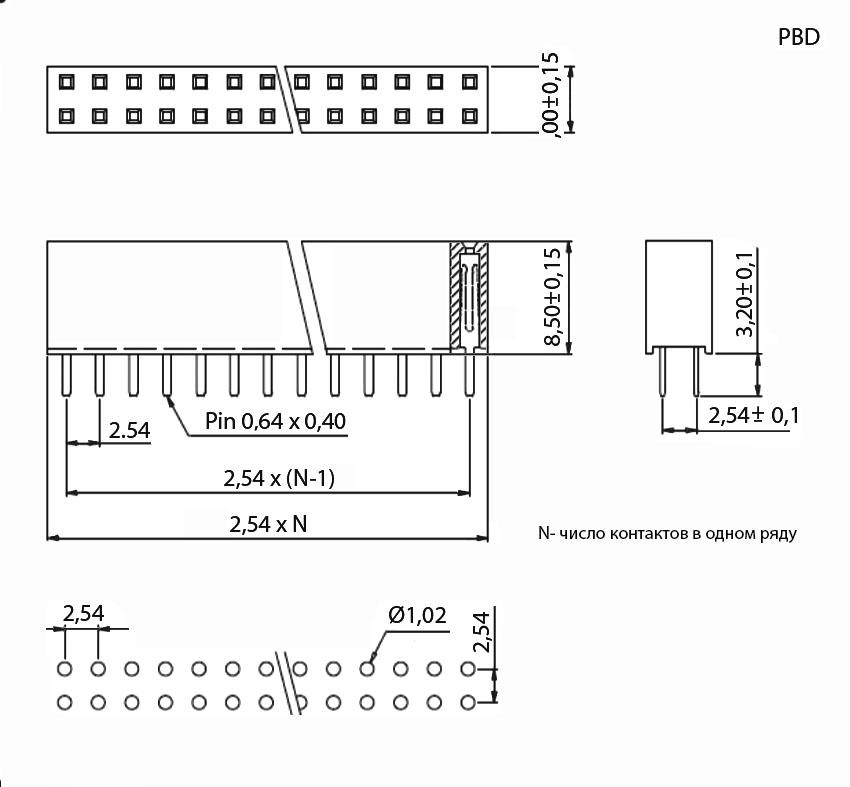

Схема PBD 24 (PBD 2x12)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.08.2026
Источник / остаток
Каталог RU Electronics · 3 120 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
5 100 шт · только целая упаковка
Фасовка
120 шт в упаковке
Date code / партия
Год / маркировка: 2024 / 2025

Описание

Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024120 шт1120 шт
2025120 шт253 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPBD 24 (PBD 2x12)RUICHIАрт. RU 63451
6,87 ₽3 120 шт по каталогу
Параметрический вариантRUICHIPBD 26 (PBD 2x13)Арт. RU 63452
7,11 ₽1 200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPBD 28Арт. RU 63453
6,28 ₽1 800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPBD 30Арт. RU 63454
7,72 ₽800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIPBD 32Арт. RU 63455
7,91 ₽600 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Способ монтажапайка в платупайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадает
Тип разъёмаF - гнездоF - гнездоСовпадаетF - гнездоСовпадаетF - гнездоСовпадаетF - гнездоСовпадает
Количество контактов24 (2х12)26 (2х13)Отличается28 (2х14)Отличается30 (2х15)Отличается32 (2х16)Отличается
Материал корпусатермопластик UL 94V-0термопластик UL 94V-0Совпадаеттермопластик UL 94V-0Совпадаеттермопластик UL 94V-0Совпадаеттермопластик UL 94V-0Совпадает
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает30Совпадает
  • Параметрический вариантRUICHIPBD 26 (PBD 2x13)Арт. RU 63452
    7,11 ₽1 200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий24 (2х12)Аналог26 (2х13)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBD 28Арт. RU 63453
    6,28 ₽1 800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий24 (2х12)Аналог28 (2х14)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBD 30Арт. RU 63454
    7,72 ₽800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий24 (2х12)Аналог30 (2х15)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIPBD 32Арт. RU 63455
    7,91 ₽600 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - гнездоАналогF - гнездоСовпадает
    Количество контактов
    Текущий24 (2х12)Аналог32 (2х16)Отличается
    Материал корпуса
    Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
