Datasheet PBD 20 (PBD 2x10)
Технические параметры, размеры и рекомендации производителя
Закрытые (PBS, PBD, BLS и прочие)
Товар подлежит обязательной маркировке

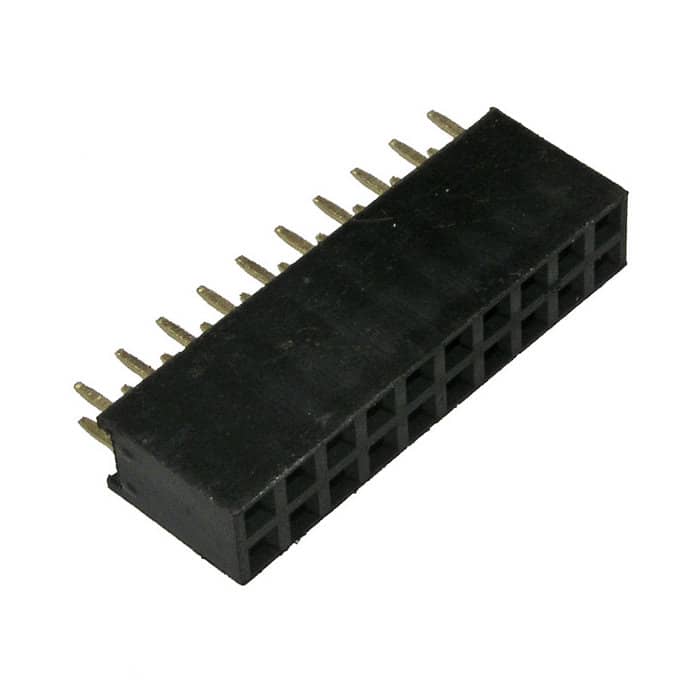

Гнездо для плат 2.54 мм RUICHI PBD 20 (PBD 2x10), 20 контактов
Гнездо для плат 2.54 мм RUICHI PBD 20 (PBD 2x10), 20 контактов
Товар подлежит обязательной маркировке- MPN
- PBD 20 (PBD 2x10)
- Бренд
- Ruichi
- Артикул RU
- 63449
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 160 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 120 шт · только целая упаковка
- Фасовка
- 160 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
160 шт в наличии5,58 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

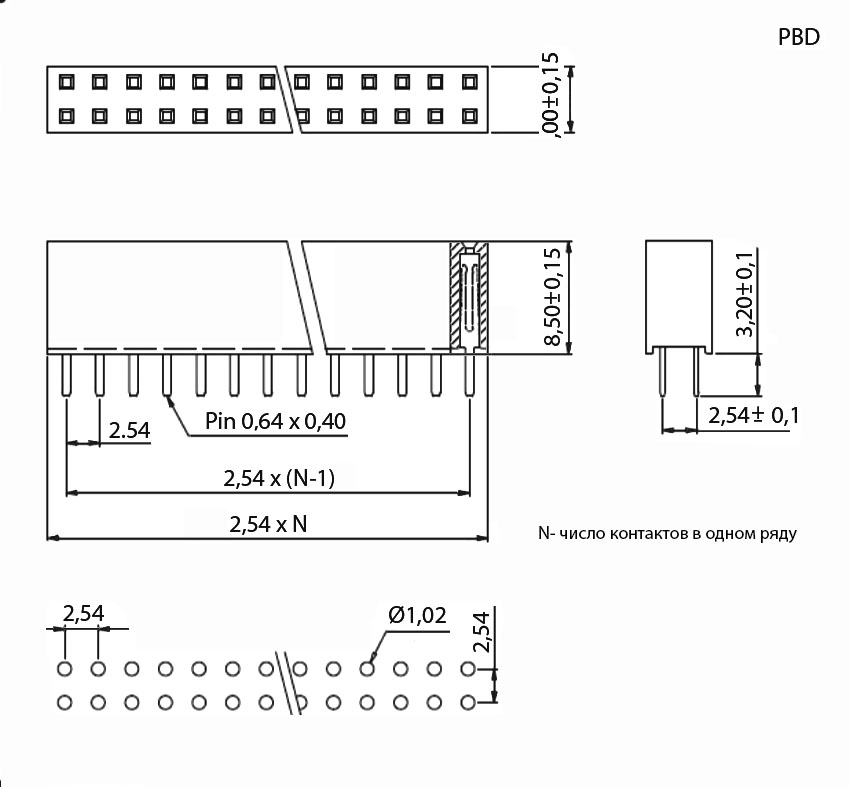

Документация и схема
Характеристики
- Вес брутто
- 1.88
- Транспортная упаковка: размер/кол-во
- 48*28*18.5/5120
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур, °C
- -45 ...+105
- Тип разъёма
- F - гнездо
- Количество контактов
- 20 (2х10)
- Материал корпуса
- термопластик UL 94V-0
- Глубина, мм
- 5,0
- Ширина, мм
- 25,4
- Высота, мм
- 8,5 (корпус)
Описание
Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026160 шт1160 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBD 20 (PBD 2x10)RUICHIАрт. RU 63449 5,58 ₽160 шт по каталогу |  6,28 ₽2 990 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,87 ₽4 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,11 ₽1 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,12 ₽55 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | F - гнездо | F - гнездоСовпадает | F - гнездоСовпадает | F - гнездоСовпадает | F - гнездоСовпадает |
| Количество контактов | 20 (2х10) | 28 (2х14)Отличается | 24 (2х12)Отличается | 26 (2х13)Отличается | 34 (2х17)Отличается |
| Материал корпуса | термопластик UL 94V-0 | термопластик UL 94V-0Совпадает | термопластик UL 94V-0Совпадает | термопластик UL 94V-0Совпадает | термопластик UL 94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 6,28 ₽2 990 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Количество контактов
- Текущий20 (2х10)Аналог28 (2х14)Отличается
- Материал корпуса
- Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 6,87 ₽4 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Количество контактов
- Текущий20 (2х10)Аналог24 (2х12)Отличается
- Материал корпуса
- Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 7,11 ₽1 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Количество контактов
- Текущий20 (2х10)Аналог26 (2х13)Отличается
- Материал корпуса
- Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 5,12 ₽55 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Количество контактов
- Текущий20 (2х10)Аналог34 (2х17)Отличается
- Материал корпуса
- Текущийтермопластик UL 94V-0Аналогтермопластик UL 94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
