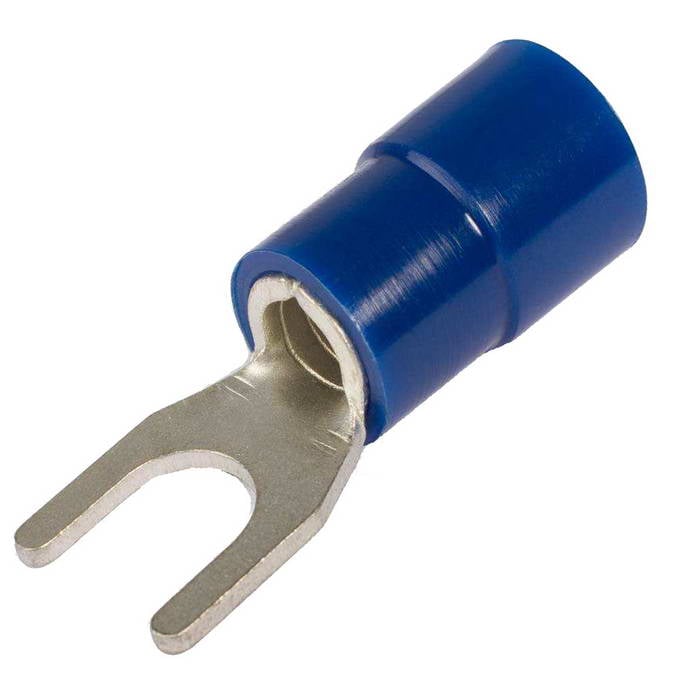

Наконечники вилочные изолированные с нейлоновой манжетой КВТ НВИн 16-8

до 690 В

Товар подлежит обязательной маркировке
MPN
НВИн 16-8
Бренд
КВТ
Артикул RU
114587

Основные параметры

Рабочее напряжение
0,69 кВ
Основные размеры
L- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6
Тип клемм (наконечников) для обжима
наконечник вилочный
Материал жилы
медь
Материал изоляции
Нейлон
Материал контактной части
медь
Все характеристики
Документация
60 шт в наличии31,71 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Рабочее напряжение
0,69 кВ

Монтаж и корпус

Основные размеры
L- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6
Материал жилы
медь
Материал изоляции
Нейлон
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М8
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
105 °С

Другие параметры

Тип клемм (наконечников) для обжима
наконечник вилочный
Сечение жилы
16 мм
Цвет изоляции
синий

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

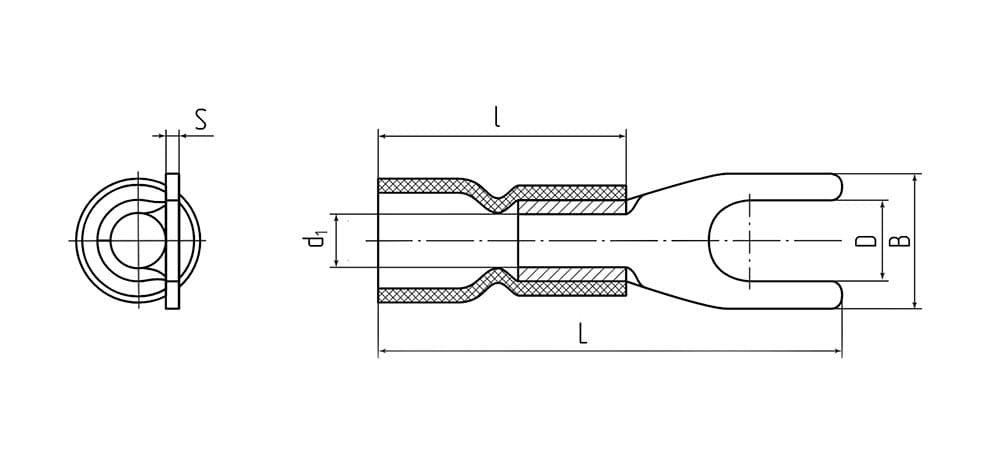

Миниатюра: Схема НВИн 16-8
IMAGE · Схема

Схема НВИн 16-8

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 60 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
30 шт · только целая упаковка
Фасовка
30 шт в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования с винтовой фиксацией Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию Материал изоляции: самозатухающий нейлон. Не содержит галогенов Термостойкость изоляции: 105 °C Материал наконечника: медь марки М1 Покрытие наконечника: электролитическое лужение Максимальное напряжение: 690 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202330 шт260 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНВИн 16-8КВТАрт. RU 114587
31,71 ₽60 шт по каталогу
Параметрический вариантКВТНВИ 2.5-6Арт. RU 114583
4,26 ₽400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТНВИ 2.5-4 (30шт)Арт. RU 114613
187,98 ₽1 упак по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТНВИ-Т 6.0-4Арт. RU 114591
16,59 ₽10 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантКВТНВИ-Т 2.5-4Арт. RU 114589
11,54 ₽50 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовкаСовпадаетопрессовкаСовпадаетопрессовка, термоусадкаОтличаетсяопрессовка, термоусадкаОтличается
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
Рабочее напряжение0,69 кВ0,69 кВСовпадает0,69 кВСовпадает0,69 кВСовпадает0,69 кВСовпадает
Основные размерыL- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6L- 23; I - 12; B - 9,3; S - 0.8; D -6,4; d1 - 2,3ОтличаетсяL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3ОтличаетсяL- 33,5; I - 24; B - 8,3; S - 1; D -4,4; d1 - 3,4ОтличаетсяL- 29; I - 19; B - 7,2; S - 0.8; D -4,4; d1 - 2,3Отличается
  • Параметрический вариантКВТНВИ 2.5-6Арт. RU 114583
    4,26 ₽400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущий0,69 кВАналог0,69 кВСовпадает
    Основные размеры
    ТекущийL- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6АналогL- 23; I - 12; B - 9,3; S - 0.8; D -6,4; d1 - 2,3Отличается
    Открыть товар
  • Параметрический вариантКВТНВИ 2.5-4 (30шт)Арт. RU 114613
    187,98 ₽1 упак по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущий0,69 кВАналог0,69 кВСовпадает
    Основные размеры
    ТекущийL- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6АналогL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3Отличается
    Открыть товар
  • Параметрический вариантКВТНВИ-Т 6.0-4Арт. RU 114591
    16,59 ₽10 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовка, термоусадкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущий0,69 кВАналог0,69 кВСовпадает
    Основные размеры
    ТекущийL- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6АналогL- 33,5; I - 24; B - 8,3; S - 1; D -4,4; d1 - 3,4Отличается
    Открыть товар
  • Параметрический вариантКВТНВИ-Т 2.5-4Арт. RU 114589
    11,54 ₽50 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовка, термоусадкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущий0,69 кВАналог0,69 кВСовпадает
    Основные размеры
    ТекущийL- 39,4; I - 21; B - 13,9; S - 1,5; D -8,4; d1 - 5,6АналогL- 29; I - 19; B - 7,2; S - 0.8; D -4,4; d1 - 2,3Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
