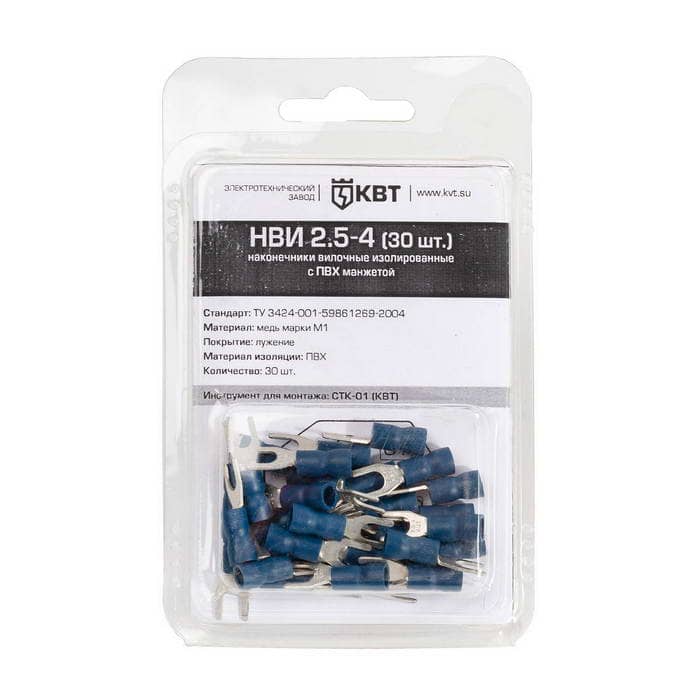

Наконечники вилочные изолированные с ПВХ манжетой КВТ НВИ 2.5-4

до 690 В, 30 шт в упаковке

Товар подлежит обязательной маркировке
MPN
НВИ 2.5-4 (30шт)
Бренд
КВТ
Артикул RU
114613

Основные параметры

Рабочее напряжение
0,69 кВ
Основные размеры
L- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3
Тип клемм (наконечников) для обжима
наконечник вилочный
Материал жилы
медь
Материал изоляции
ПВХ
Материал контактной части
медь
Все характеристики
Документация
1 упак в наличии187,98 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Рабочее напряжение
0,69 кВ

Монтаж и корпус

Основные размеры
L- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3
Материал жилы
медь
Материал изоляции
ПВХ
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М4
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
75 °С

Другие параметры

Тип клемм (наконечников) для обжима
наконечник вилочный
Сечение жилы
1,0; 1,5; 2,5 мм
Цвет изоляции
синий

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

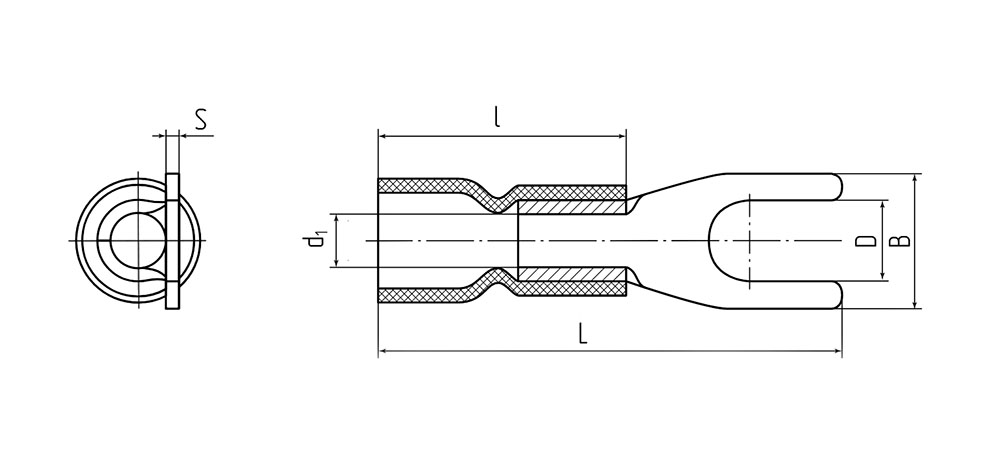

Миниатюра: Схема НВИ 2.5-4 (30шт)
IMAGE · Схема

Схема НВИ 2.5-4 (30шт)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 1 упак по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 упак · только целая упаковка
Фасовка
1 упак в упаковке
Date code / партия
Год / маркировка: 2021

Описание

Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал наконечника: медь марки М1 Покрытие наконечника: электролитическое лужение Максимальное напряжение: 690 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20211 упак11 упак

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНВИ 2.5-4 (30шт)КВТАрт. RU 114613
187,98 ₽1 упак по каталогу
Аналог из источникаКВТНВИ-Т 2.5-4Арт. RU 114589
11,54 ₽50 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHISV2-4 HST BlueАрт. RU 108133
3,72 ₽500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHISVM2-4Арт. RU 61246
1,96 ₽40 000 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКВТНВИ 2.5-6Арт. RU 114583
4,26 ₽400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовка, термоусадкаОтличается—Нет данных—Нет данныхопрессовкаСовпадает
Материал контактной частимедьмедьСовпадает—Нет данных—Нет данныхмедьСовпадает
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадает—Нет данных—Нет данныхгальваническое лужениеСовпадает
Рабочее напряжение0,69 кВ0,69 кВСовпадает—Нет данных—Нет данных0,69 кВСовпадает
Основные размерыL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3L- 29; I - 19; B - 7,2; S - 0.8; D -4,4; d1 - 2,3Отличается—Нет данных—Нет данныхL- 23; I - 12; B - 9,3; S - 0.8; D -6,4; d1 - 2,3Отличается
  • Аналог из источникаКВТНВИ-Т 2.5-4Арт. RU 114589
    11,54 ₽50 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Технология монтажа
    ТекущийопрессовкаАналогопрессовка, термоусадкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущий0,69 кВАналог0,69 кВСовпадает
    Основные размеры
    ТекущийL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3АналогL- 29; I - 19; B - 7,2; S - 0.8; D -4,4; d1 - 2,3Отличается
    Открыть товар
  • Аналог из источникаRUICHISV2-4 HST BlueАрт. RU 108133
    3,72 ₽500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Технология монтажа
    ТекущийопрессовкаАналог—Нет данных
    Материал контактной части
    ТекущиймедьАналог—Нет данных
    Покрытие контактной части
    Текущийгальваническое лужениеАналог—Нет данных
    Рабочее напряжение
    Текущий0,69 кВАналог—Нет данных
    Основные размеры
    ТекущийL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3Аналог—Нет данных
    Открыть товар
  • Аналог из источникаRUICHISVM2-4Арт. RU 61246
    1,96 ₽40 000 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Технология монтажа
    ТекущийопрессовкаАналог—Нет данных
    Материал контактной части
    ТекущиймедьАналог—Нет данных
    Покрытие контактной части
    Текущийгальваническое лужениеАналог—Нет данных
    Рабочее напряжение
    Текущий0,69 кВАналог—Нет данных
    Основные размеры
    ТекущийL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3Аналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТНВИ 2.5-6Арт. RU 114583
    4,26 ₽400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущий0,69 кВАналог0,69 кВСовпадает
    Основные размеры
    ТекущийL- 23; I - 12; B - 7,2; S - 0.8; D -4,3; d1 - 2,3АналогL- 23; I - 12; B - 9,3; S - 0.8; D -6,4; d1 - 2,3Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
