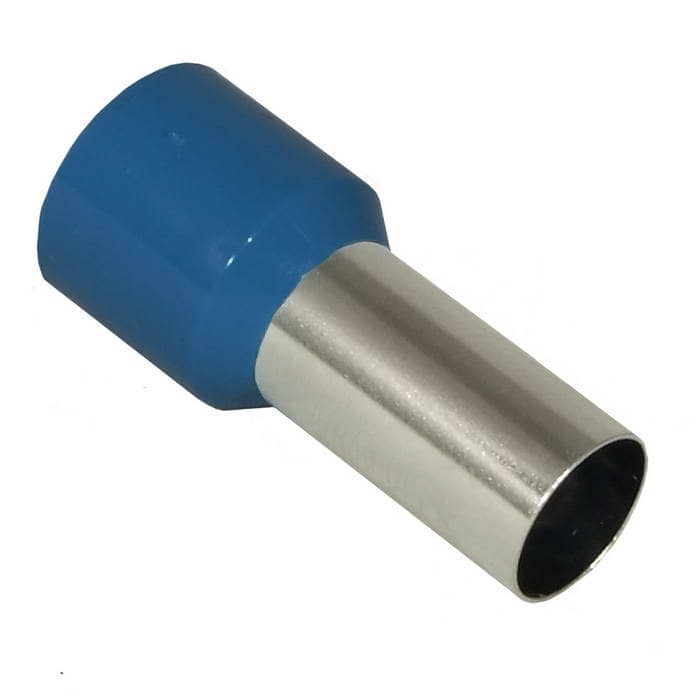

Наконечники штыревые втулочные изолированные КВТ НШВИ 16-12, 22х8.6, до 690 В
Наконечники штыревые втулочные изолированные КВТ НШВИ 16-12, 22х8.6, до 690 В
- MPN
- НШВИ 16-12
- Бренд
- КВТ
- Артикул RU
- 110851
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet отсутствует — можно запросить
300 шт в наличии4,50 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Глубина
- L - 22 мм
- Сечение провода
- 16 мм
- Область применения
- оконцевание методом опрессовки гибких многопроволочных медных проводников
- Основные размеры
- L - 22; L1 - 12; l - 15; d - 6,2; d1 - 5,8; D - 8,6 мм
- Тип клемм (наконечников) для обжима
- Наконечник штыревой втулочный изолированный одинарный серии НШВИ
- Диапазон рабочих температур
- (по стойкости изоляции) - до 105 °С
- Материал
- контакт - медь луженая; изоляция - полипропилен синего цвета
Описание
Для монтажа одного провода Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам Максимальное напряжение: 690 В Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения Материал коннектора: медь марки М1 Покрытие коннектора: электролитическое лужение Материал изоляции: полипропилен. Не содержит галогенов Термостойкость изоляции: 105 °C
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025200 шт1200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарНШВИ 16-12КВТАрт. RU 110851 4,50 ₽300 шт по каталогу |  1,96 ₽4 250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  1,62 ₽600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,50 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  3,66 ₽3 000 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Глубина | L - 22 мм | —Нет данных | L - 25,4 ммОтличается | L - 19,4 ммОтличается | L - 18,3 ммОтличается |
| Основные размеры | L - 22; L1 - 12; l - 15; d - 6,2; d1 - 5,8; D - 8,6 мм | —Нет данных | L - 25,4; L1 - 18; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается | L - 19,4; L1 - 12; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается | L - 18,3; L1 - 12; l - 14; d - 2,0; d1 - 1,6; D - 3,6 ммОтличается |
| Сечение провода | 16 мм | —Нет данных | 2,5 ммОтличается | 2,5 ммОтличается | 1,5 ммОтличается |
| Диапазон рабочих температур | (по стойкости изоляции) - до 105 °С | —Нет данных | (по стойкости изоляции) - до 105 °ССовпадает | (по стойкости изоляции) - до 105 °ССовпадает | (по стойкости изоляции) - до 105 °ССовпадает |
| Материал | контакт - медь луженая; изоляция - полипропилен синего цвета | —Нет данных | контакт - медь луженая; изоляция - полипропилен синего цветаСовпадает | контакт - медь луженая; изоляция - полипропилен синего цветаСовпадает | контакт - медь луженая; изоляция - полипропилен черного цветаОтличается |
- 1,96 ₽4 250 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Глубина
- ТекущийL - 22 ммАналог—Нет данных
- Основные размеры
- ТекущийL - 22; L1 - 12; l - 15; d - 6,2; d1 - 5,8; D - 8,6 ммАналог—Нет данных
- Сечение провода
- Текущий16 ммАналог—Нет данных
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог—Нет данных
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен синего цветаАналог—Нет данных
- 1,62 ₽600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 22 ммАналогL - 25,4 ммОтличается
- Основные размеры
- ТекущийL - 22; L1 - 12; l - 15; d - 6,2; d1 - 5,8; D - 8,6 ммАналогL - 25,4; L1 - 18; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается
- Сечение провода
- Текущий16 ммАналог2,5 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен синего цветаАналогконтакт - медь луженая; изоляция - полипропилен синего цветаСовпадает
- 1,50 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 22 ммАналогL - 19,4 ммОтличается
- Основные размеры
- ТекущийL - 22; L1 - 12; l - 15; d - 6,2; d1 - 5,8; D - 8,6 ммАналогL - 19,4; L1 - 12; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается
- Сечение провода
- Текущий16 ммАналог2,5 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен синего цветаАналогконтакт - медь луженая; изоляция - полипропилен синего цветаСовпадает
- 3,66 ₽3 000 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Глубина
- ТекущийL - 22 ммАналогL - 18,3 ммОтличается
- Основные размеры
- ТекущийL - 22; L1 - 12; l - 15; d - 6,2; d1 - 5,8; D - 8,6 ммАналогL - 18,3; L1 - 12; l - 14; d - 2,0; d1 - 1,6; D - 3,6 ммОтличается
- Сечение провода
- Текущий16 ммАналог1,5 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен синего цветаАналогконтакт - медь луженая; изоляция - полипропилен черного цветаОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
