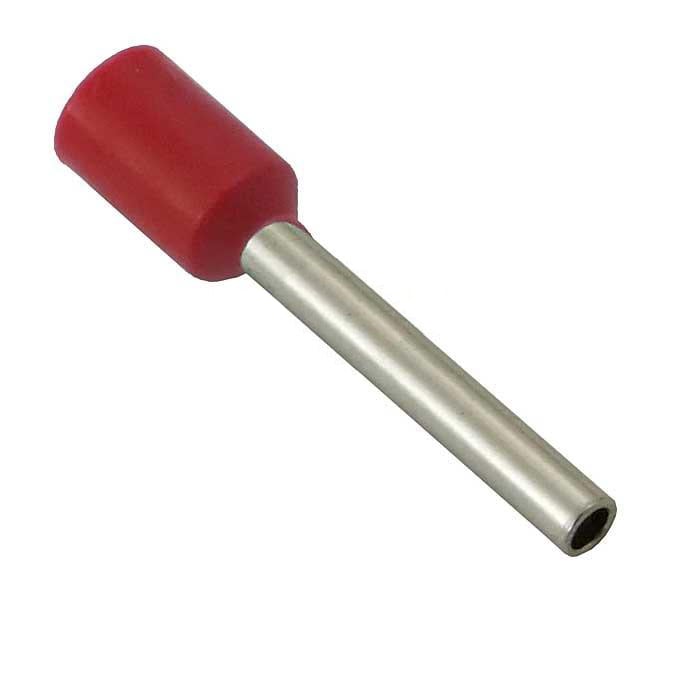

Наконечники штыревые втулочные изолированные КВТ НШВИ 1.0-12
18.3х3, до 690 В
Товар подлежит обязательной маркировке- MPN
- НШВИ 1.0-12
- Бренд
- КВТ
- Артикул RU
- 110839
Основные параметры
- Глубина
- L - 18,3 мм
- Сечение провода
- 1 мм
- Область применения
- оконцевание методом опрессовки гибких многопроволочных медных проводников
- Основные размеры
- L - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 мм
- Тип клемм (наконечников) для обжима
- Наконечник штыревой втулочный изолированный одинарный серии НШВИ
- Диапазон рабочих температур
- (по стойкости изоляции) - до 105 °С
2 700 шт в наличии1,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Глубина
- L - 18,3 мм
- Основные размеры
- L - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 мм
- Материал
- контакт - медь луженая; изоляция - полипропилен красного цвета
Условия эксплуатации
- Диапазон рабочих температур
- (по стойкости изоляции) - до 105 °С
Другие параметры
- Сечение провода
- 1 мм
- Область применения
- оконцевание методом опрессовки гибких многопроволочных медных проводников
- Тип клемм (наконечников) для обжима
- Наконечник штыревой втулочный изолированный одинарный серии НШВИ
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 2 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Целая упаковка: 500 / 900 шт
- Фасовка
- 500 / 900 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
Описание
Для монтажа одного провода Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам Максимальное напряжение: 690 В Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения Материал коннектора: медь марки М1 Покрытие коннектора: электролитическое лужение Материал изоляции: полипропилен. Не содержит галогенов Термостойкость изоляции: 105 °C
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт31 500 шт
2024900 шт1900 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарНШВИ 1.0-12КВТАрт. RU 110839 1,01 ₽2 700 шт по каталогу |  0,48 ₽28 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  0,85 ₽3 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,35 ₽100 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  4,99 ₽91 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Сечение провода | 1 мм | 18 AWG; 1 мм2Отличается | 1 ммСовпадает | 1,5 ммОтличается | 35 ммОтличается |
| Глубина | L - 18,3 мм | —Нет данных | L - 14,3 ммОтличается | L - 18,3 ммСовпадает | L - 30 ммОтличается |
| Основные размеры | L - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 мм | —Нет данных | L - 14,3; L1 - 8; l - 10; d - 1,8; d1 - 1,4; D - 3,0 ммОтличается | L - 18,3; L1 - 18; l - 14; d - 2,0; d1 - 1,6; D - 3,6 ммОтличается | L - 30; L1 - 16; l - 19; d - 8,7; d1 - 8,3; D - 11,8 ммОтличается |
| Диапазон рабочих температур | (по стойкости изоляции) - до 105 °С | —Нет данных | (по стойкости изоляции) - до 105 °ССовпадает | (по стойкости изоляции) - до 105 °ССовпадает | (по стойкости изоляции) - до 105 °ССовпадает |
| Материал | контакт - медь луженая; изоляция - полипропилен красного цвета | —Нет данных | контакт - медь луженая; изоляция - полипропилен красного цветаСовпадает | контакт - медь луженая; изоляция - полипропилен черного цветаОтличается | контакт - медь луженая; изоляция - полипропилен красного цветаСовпадает |
- 0,48 ₽28 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Сечение провода
- Текущий1 ммАналог18 AWG; 1 мм2Отличается
- Глубина
- ТекущийL - 18,3 ммАналог—Нет данных
- Основные размеры
- ТекущийL - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 ммАналог—Нет данных
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог—Нет данных
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен красного цветаАналог—Нет данных
- 0,85 ₽3 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Сечение провода
- Текущий1 ммАналог1 ммСовпадает
- Глубина
- ТекущийL - 18,3 ммАналогL - 14,3 ммОтличается
- Основные размеры
- ТекущийL - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 ммАналогL - 14,3; L1 - 8; l - 10; d - 1,8; d1 - 1,4; D - 3,0 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен красного цветаАналогконтакт - медь луженая; изоляция - полипропилен красного цветаСовпадает
- 1,35 ₽100 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Сечение провода
- Текущий1 ммАналог1,5 ммОтличается
- Глубина
- ТекущийL - 18,3 ммАналогL - 18,3 ммСовпадает
- Основные размеры
- ТекущийL - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 ммАналогL - 18,3; L1 - 18; l - 14; d - 2,0; d1 - 1,6; D - 3,6 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен красного цветаАналогконтакт - медь луженая; изоляция - полипропилен черного цветаОтличается
- 4,99 ₽91 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Сечение провода
- Текущий1 ммАналог35 ммОтличается
- Глубина
- ТекущийL - 18,3 ммАналогL - 30 ммОтличается
- Основные размеры
- ТекущийL - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 ммАналогL - 30; L1 - 16; l - 19; d - 8,7; d1 - 8,3; D - 11,8 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен красного цветаАналогконтакт - медь луженая; изоляция - полипропилен красного цветаСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
